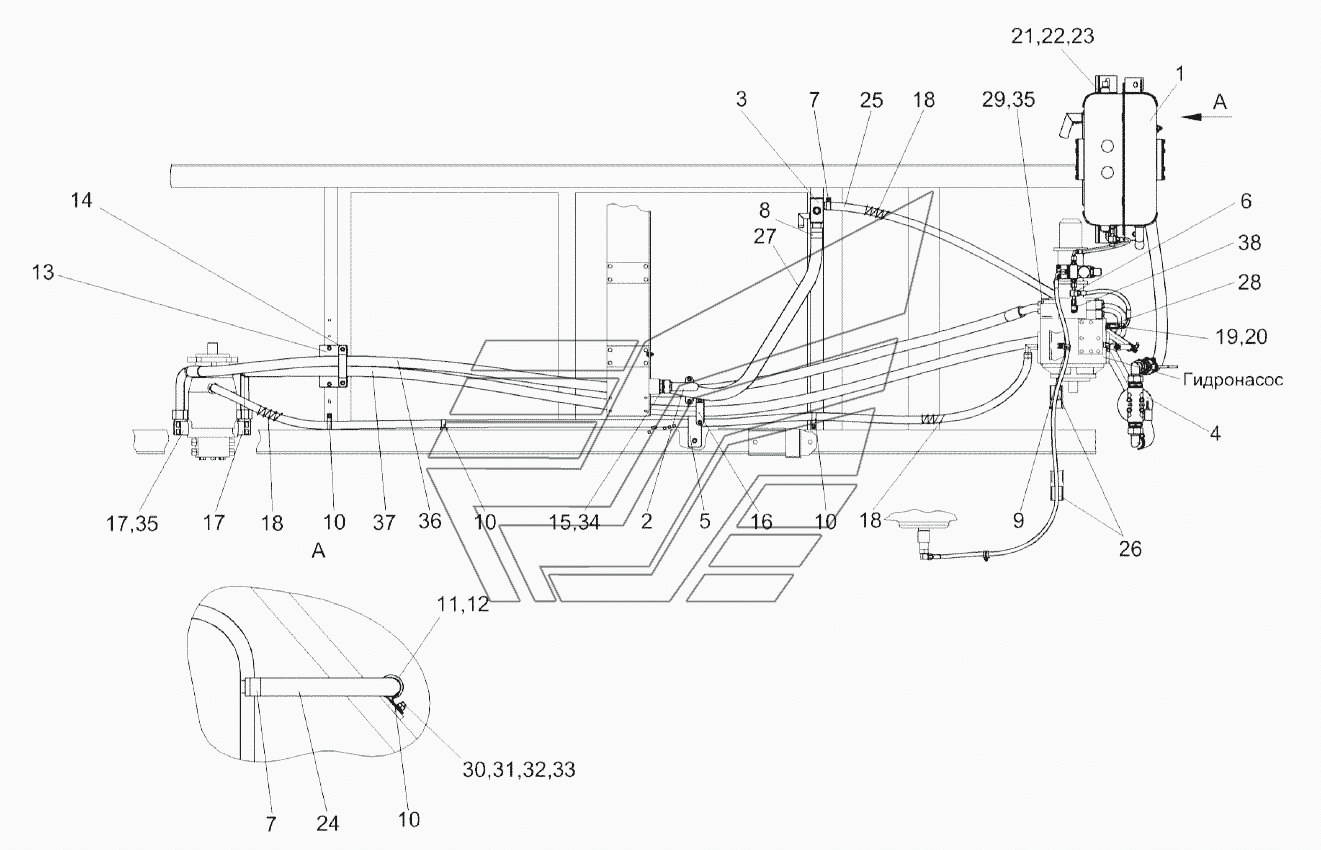

Гидросистема привода ходовой части КВС-2-0601000В (вид сверху) КВК-800 (FS80). Каталог 2017г.

Гидросистема привода ходовой части КВС-2-0601000В (вид слева) КВК-800 (FS80) Бак масляный КВС-2-0601310В КВК-800 (FS80)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода ходовой части

Заводской номер: КВС-2-0601000В Количество на модель: 1
КВС-2-0601000В
1
1

Номер детали на чертеже:

1

Бак масляный

Заводской номер: КВС-2-0601310В Количество на модель: 1
КВС-2-0601310В
1
2

Номер детали на чертеже:

2

Угольник

Заводской номер: КВС-2-0601070Б Количество на модель: 1
КВС-2-0601070Б
1
3

Номер детали на чертеже:

3

Коллектор

Заводской номер: КВС-2-0601040Б Количество на модель: 1
КВС-2-0601040Б
1
4

Номер детали на чертеже:

4

Фильтр всасывающий

Заводской номер: КВС-2-0601090Б Количество на модель: 1
КВС-2-0601090Б
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КВС-2-0601250 Количество на модель: 1
КВС-2-0601250
1
6

Номер детали на чертеже:

6

Тройник

Заводской номер: КВС-2-0601280 Количество на модель: 1
КВС-2-0601280
1
7

Номер детали на чертеже:

7

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 5
А23.02.160
5
8

Номер детали на чертеже:

8

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 6
А23.02.170
6
9

Номер детали на чертеже:

9

Хомут

Заводской номер: КГС0115770 Количество на модель: 2
КГС0115770
2
10

Номер детали на чертеже:

10

Хомут

Заводской номер: КГС0115770-04 Количество на модель: 4
КГС0115770-04
4
11

Номер детали на чертеже:

11

Пробка

Заводской номер: УЭС0400130 Количество на модель: 1
УЭС0400130
1
12

Номер детали на чертеже:

12

Хомут стяжной

Заводской номер: УЭС0400590 Количество на модель: 1
УЭС0400590
1
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КВС-2-0601415 Количество на модель: 1
КВС-2-0601415
1
14

Номер детали на чертеже:

14

Прижим

Заводской номер: КВС-2-0601416 Количество на модель: 1
КВС-2-0601416
1
15

Номер детали на чертеже:

15

Штуцер

Заводской номер: КВС-2-0601602А Количество на модель: 2
КВС-2-0601602А
2
16

Номер детали на чертеже:

16

Прижим

Заводской номер: КЗК-12-0601408 Количество на модель: 2
КЗК-12-0601408
2
17

Номер детали на чертеже:

17

Фланец

Заводской номер: КЗК-12-0601609 Количество на модель: 2
КЗК-12-0601609
2
18

Номер детали на чертеже:

18

Оплетка Лента спиральная черная32х27х30 L=200±10 мм

Заводской номер: ОПЛ0600027-02 Количество на модель: 3
ОПЛ0600027-02
3
19

Номер детали на чертеже:

19

Ниппель

Заводской номер: ПКК0113632 Количество на модель: 1
ПКК0113632
1
20

Номер детали на чертеже:

20

Штуцер

Заводской номер: ПКК0113634А Количество на модель: 1
ПКК0113634А
1
21

Номер детали на чертеже:

21

Прокладка

Заводской номер: ПКК0202449 Количество на модель: 5
ПКК0202449
5
22

Номер детали на чертеже:

22

Прокладка

Заводской номер: ПКК0202449-01 Количество на модель: 3
ПКК0202449-01
3
23

Номер детали на чертеже:

23

Прокладка

Заводской номер: ПКК0202449-04 Количество на модель: 3
ПКК0202449-04
3
24

Номер детали на чертеже:

24

Рукав 20x29-1,6 - 10362

Заводской номер: РНД0200012-23 Количество на модель: 1
РНД0200012-23
1
25

Номер детали на чертеже:

25

Рукав 20x29-1,6 - 10362

Заводской номер: РНД0200012-95 Количество на модель: 1
РНД0200012-95
1
26

Номер детали на чертеже:

26

Рукав 32x43-1,6 - 10362

Заводской номер: РНД0320012 Количество на модель: 2
РНД0320012
2
27

Номер детали на чертеже:

27

Рукав всасывающий 17 G-20

Заводской номер: РНД0320022-60 Количество на модель: 2
РНД0320022-60
2
28

Номер детали на чертеже:

28

Штуцер

Заводской номер: УЭС-2-0605622-01 Количество на модель: 1
УЭС-2-0605622-01
1
29

Номер детали на чертеже:

29

Полуфланец

Заводской номер: УЭС-7-0601614 Количество на модель: 4
УЭС-7-0601614
4
30

Номер детали на чертеже:

30

Болт М8-6eх20-7802

Заводской номер: БолтМ8-6eх20-7802 Количество на модель: 7
БолтМ8-6eх20-7802
7
31

Номер детали на чертеже:

31

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 10
ГайкаМ8-6G-5915
10
32

Номер детали на чертеже:

32

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 19
Шайба8Т.65Г-6402
19
33

Номер детали на чертеже:

33

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 13
ШайбаC.10.01-11371
13
34

Номер детали на чертеже:

34

Прокладка

Заводской номер: 48М1-23358 Количество на модель: 2
48М1-23358
2
35

Номер детали на чертеже:

35

Кольцо уплотнительное

Заводской номер: ГСТ90.00.003 Количество на модель: 44
ГСТ90.00.003
44
36

Номер детали на чертеже:

36

Рукав высокого давления

Заводской номер: РВД25.18.05.10.H175-3700/45g-CAM Количество на модель: 1
РВД25.18.05.10.H175-3700/45g-CAM
1
37

Номер детали на чертеже:

37

Рукав высокого давления

Заводской номер: РВД25.1201.09.H225-3800-220g-CAM Количество на модель: 1
РВД25.1201.09.H225-3800-220g-CAM
1
38

Номер детали на чертеже:

38

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 1
АВ20-11/ВО8L
1
