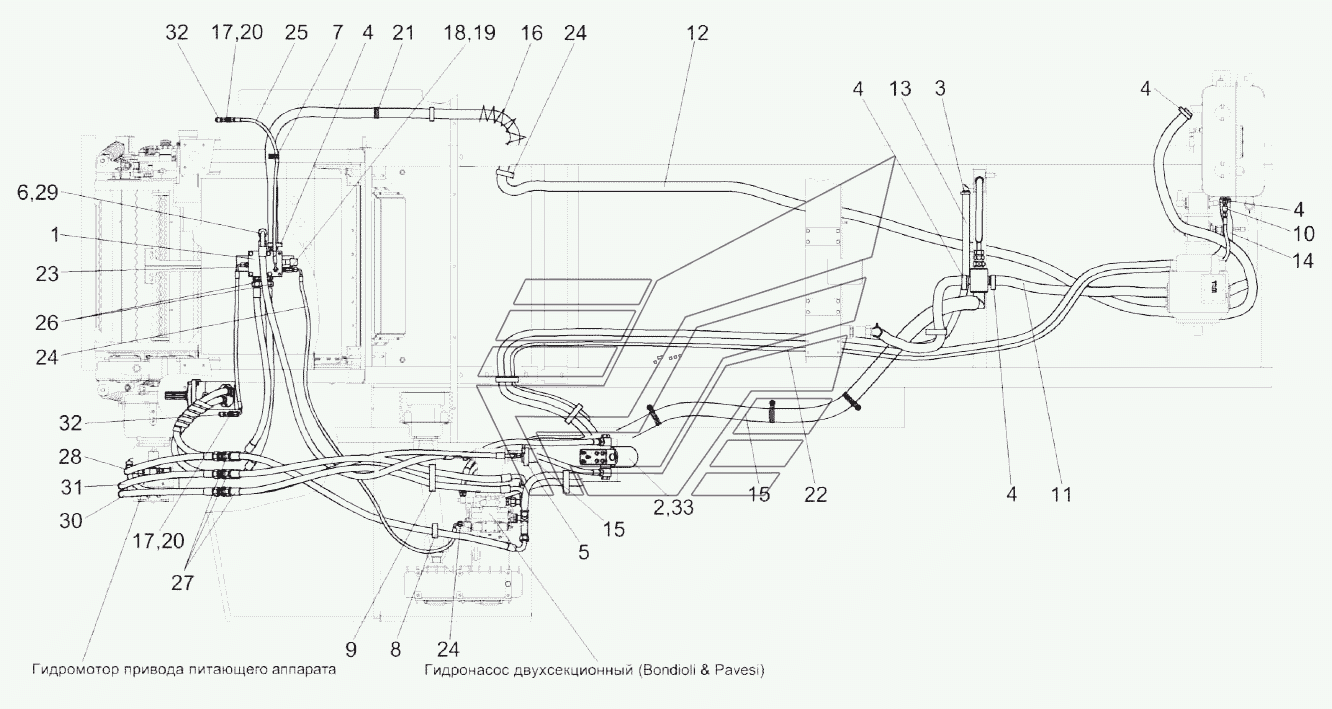

Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16 КВС-2-0604000Б (вид сверху) КВК-800 (FS80). Каталог 2017г.

Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16 КВС-2-0604000Б (вид сбоку) КВК-800 (FS80) Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16 КВС-2-0624000 (вид сбоку) КВК-800 (FS80)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16

Заводской номер: КВС-2-0604000Б Количество на модель: 1
КВС-2-0604000Б
1
1

Номер детали на чертеже:

1

Гидроблок адаптеров

Заводской номер: КВС-2-0604170А Количество на модель: 1
КВС-2-0604170А
1
2

Номер детали на чертеже:

2

Фильтр напорный

Заводской номер: КВС-5-0604300 Количество на модель: 1
КВС-5-0604300
1
3

Номер детали на чертеже:

3

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 4
А23.02.160
4
4

Номер детали на чертеже:

4

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 6
А23.02.170
6
5

Номер детали на чертеже:

5

Хомут стяжной

Заводской номер: А23.02.190 Количество на модель: 2
А23.02.190
2
6

Номер детали на чертеже:

6

Угольник

Заводской номер: КГС0115530 Количество на модель: 2
КГС0115530
2
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КГС0115770 Количество на модель: 1
КГС0115770
1
8

Номер детали на чертеже:

8

Хомут

Заводской номер: КГС0115770-08 Количество на модель: 4
КГС0115770-08
4
9

Номер детали на чертеже:

9

Хомут

Заводской номер: КГС0115770-09 Количество на модель: 1
КГС0115770-09
1
10

Номер детали на чертеже:

10

Тройник

Заводской номер: УЭС-7-0602140 Количество на модель: 1
УЭС-7-0602140
1
11

Номер детали на чертеже:

11

Рукав 32х43-1,6 - 10362

Заводской номер: РНД0320012-80 Количество на модель: 1
РНД0320012-80
1
12

Номер детали на чертеже:

12

Рукав всасывающий 17 G-20

Заводской номер: РНД0320022-163 Количество на модель: 1
РНД0320022-163
1
13

Номер детали на чертеже:

13

Рукав всасывающий 17 G-16

Заводской номер: РНД0250022-145 Количество на модель: 1
РНД0250022-145
1
14

Номер детали на чертеже:

14

Рукав всасывающий 17 G-20

Заводской номер: РНД0320022-158 Количество на модель: 1
РНД0320022-158
1
15

Номер детали на чертеже:

15

Рукав всасывающий 17 G-32

Заводской номер: РНД0510022-114 Количество на модель: 1
РНД0510022-114
1
16

Номер детали на чертеже:

16

Оплетка

Заводской номер: ОПЛ0600027-06 Количество на модель: 1
ОПЛ0600027-06
1
17

Номер детали на чертеже:

17

Штуцер проходной

Заводской номер: ПКК0113629А Количество на модель: 2
ПКК0113629А
2
18

Номер детали на чертеже:

18

Ниппель

Заводской номер: ПКК0113632 Количество на модель: 1
ПКК0113632
1
19

Номер детали на чертеже:

19

Штуцер

Заводской номер: ПКК0113634А Количество на модель: 1
ПКК0113634А
1
20

Номер детали на чертеже:

20

Гайка М16х1,5-6G-2526

Заводской номер: ГайкаМ16х1,5-6G-2526 Количество на модель: 2
ГайкаМ16х1,5-6G-2526
2
21

Номер детали на чертеже:

21

Втулка

Заводской номер: 500-1015079 Количество на модель: 2
500-1015079
2
22

Номер детали на чертеже:

22

Рукав высокого давления

Заводской номер: РВД8-2SN-М16х1,5-60g-6000-0g-90g Количество на модель: 1
РВД8-2SN-М16х1,5-60g-6000-0g-90g
1
23

Номер детали на чертеже:

23

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60g-760-90g-90g/180g Количество на модель: 1
РВД6-1SN-М16х1,5-60g-760-90g-90g/180g
1
24

Номер детали на чертеже:

24

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60g-2000-90g-90g/180g Количество на модель: 1
РВД6-1SN-М16х1,5-60g-2000-90g-90g/180g
1
25

Номер детали на чертеже:

25

Рукав высокого давления

Заводской номер: РВД6-1SN-М16х1,5-60g-1000-0g-90g Количество на модель: 1
РВД6-1SN-М16х1,5-60g-1000-0g-90g
1
26

Номер детали на чертеже:

26

Рукав высокого давления

Заводской номер: РВД20-3ZN-М30х2-24g-840-0g-90g Количество на модель: 2
РВД20-3ZN-М30х2-24g-840-0g-90g
2
27

Номер детали на чертеже:

27

Рукав высокого давления

Заводской номер: РВД20-3ZN-М30х2-24g-1240-0g-90g Количество на модель: 3
РВД20-3ZN-М30х2-24g-1240-0g-90g
3
28

Номер детали на чертеже:

28

Рукав высокого давления

Заводской номер: РВД20-2SN-М30х2-24g-1460-0g-90g Количество на модель: 1
РВД20-2SN-М30х2-24g-1460-0g-90g
1
29

Номер детали на чертеже:

29

Рукав высокого давления

Заводской номер: РВД20-3ZN-М30х2-24g-1900-90g-90g/180g Количество на модель: 1
РВД20-3ZN-М30х2-24g-1900-90g-90g/180g
1
30

Номер детали на чертеже:

30

Рукав высокого давления

Заводской номер: РВД20/TMR-H100-1920-CAM Количество на модель: 1
РВД20/TMR-H100-1920-CAM
1
31

Номер детали на чертеже:

31

Рукав высокого давления

Заводской номер: РВД20/TMR-H205-1920-CAM Количество на модель: 1
РВД20/TMR-H205-1920-CAM
1
32

Номер детали на чертеже:

32

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 2
АВ20-11/ВО8L
2
33

Номер детали на чертеже:

33

Фильтроэлемент

Заводской номер: Р164375 Количество на модель: 1
Р164375
1
