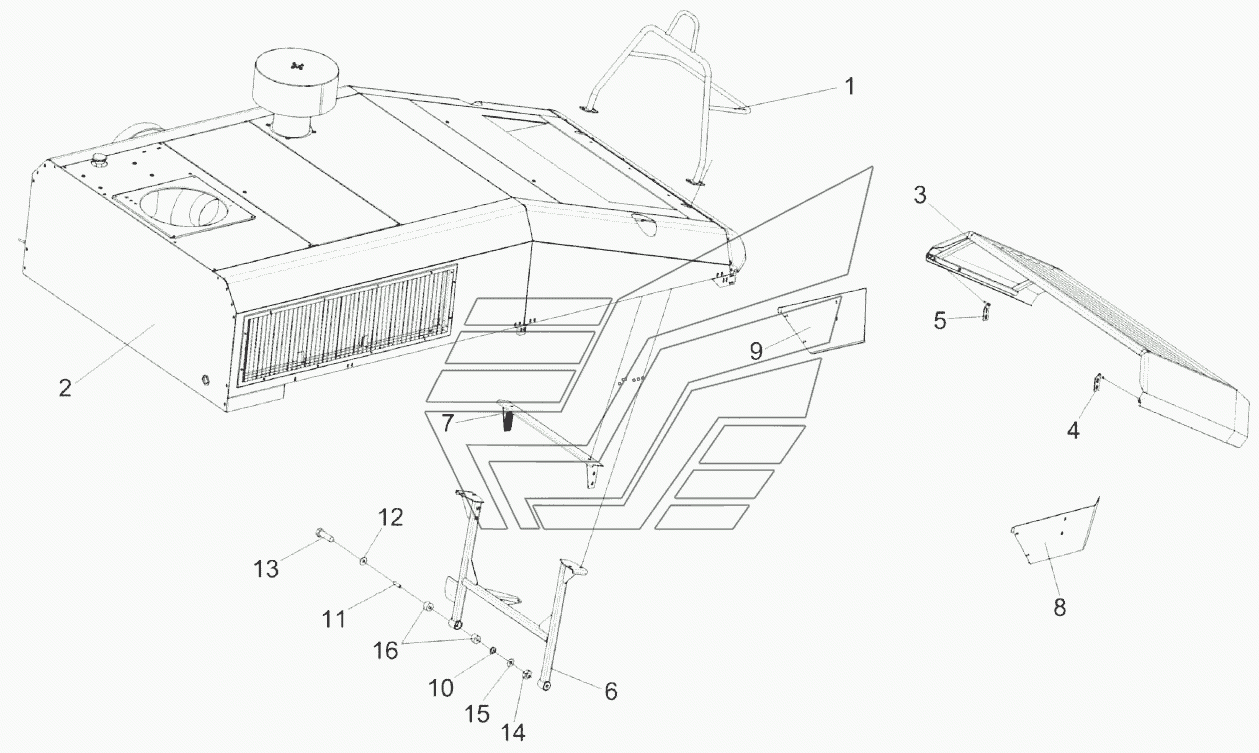

Установка капотов КВС-2-0160000-04 (лист 3) КВК-800 (FS80). Каталог 2017г.

Установка капотов КВС-2-0160000-04 (лист 2) КВК-800 (FS80) Капот верхний КВС-2-0162000-01 (лист 1) КВК-800 (FS80)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка капотов

Заводской номер: КВС-2-0160000-04 Количество на модель: 1
КВС-2-0160000-04
1
1

Номер детали на чертеже:

1

Стойка

Заводской номер: КВС-1-0145000 Количество на модель: 1
КВС-1-0145000
1
2

Номер детали на чертеже:

2

Капот верхний

Заводской номер: КВС-2-0162000-01 Количество на модель: 1
КВС-2-0162000-01
1
3

Номер детали на чертеже:

3

Капот

Заводской номер: КВС-2-0163000 Количество на модель: 1
КВС-2-0163000
1
4

Номер детали на чертеже:

4

Петля

Заводской номер: КВС-1-0160020 Количество на модель: 3
КВС-1-0160020
3
5

Номер детали на чертеже:

5

Петля

Заводской номер: КВС-1-0160020-01 Количество на модель: 3
КВС-1-0160020-01
3
6

Номер детали на чертеже:

6

Опора

Заводской номер: КВС-1-0160130-01 Количество на модель: 1
КВС-1-0160130-01
1
7

Номер детали на чертеже:

7

Опора верхняя

Заводской номер: КВС-1-0160210-01 Количество на модель: 1
КВС-1-0160210-01
1
8

Номер детали на чертеже:

8

Щиток

Заводской номер: КВС-2-0160411 Количество на модель: 1
КВС-2-0160411
1
9

Номер детали на чертеже:

9

Ограждение

Заводской номер: КВС-2-0160411-02 Количество на модель: 1
КВС-2-0160411-02
1
10

Номер детали на чертеже:

10

Втулка

Заводской номер: КВС-1-0160607 Количество на модель: 2
КВС-1-0160607
2
11

Номер детали на чертеже:

11

Втулка

Заводской номер: КВС-1-0160808 Количество на модель: 2
КВС-1-0160808
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: КИС0602415А-01 Количество на модель: 2
КИС0602415А-01
2
13

Номер детали на чертеже:

13

Болт М12-6eх90-7796

Заводской номер: БолтМ12-6eх90-7796 Количество на модель: 2
БолтМ12-6eх90-7796
2
14

Номер детали на чертеже:

14

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 14
ГайкаМ12-6G-5915
14
15

Номер детали на чертеже:

15

Шайба С12.01-6958

Заводской номер: ШайбаС12.01-6958 Количество на модель: 14
ШайбаС12.01-6958
14
16

Номер детали на чертеже:

16

Амортизатор

Заводской номер: 31.01-2199 Количество на модель: 4
31.01-2199
4
