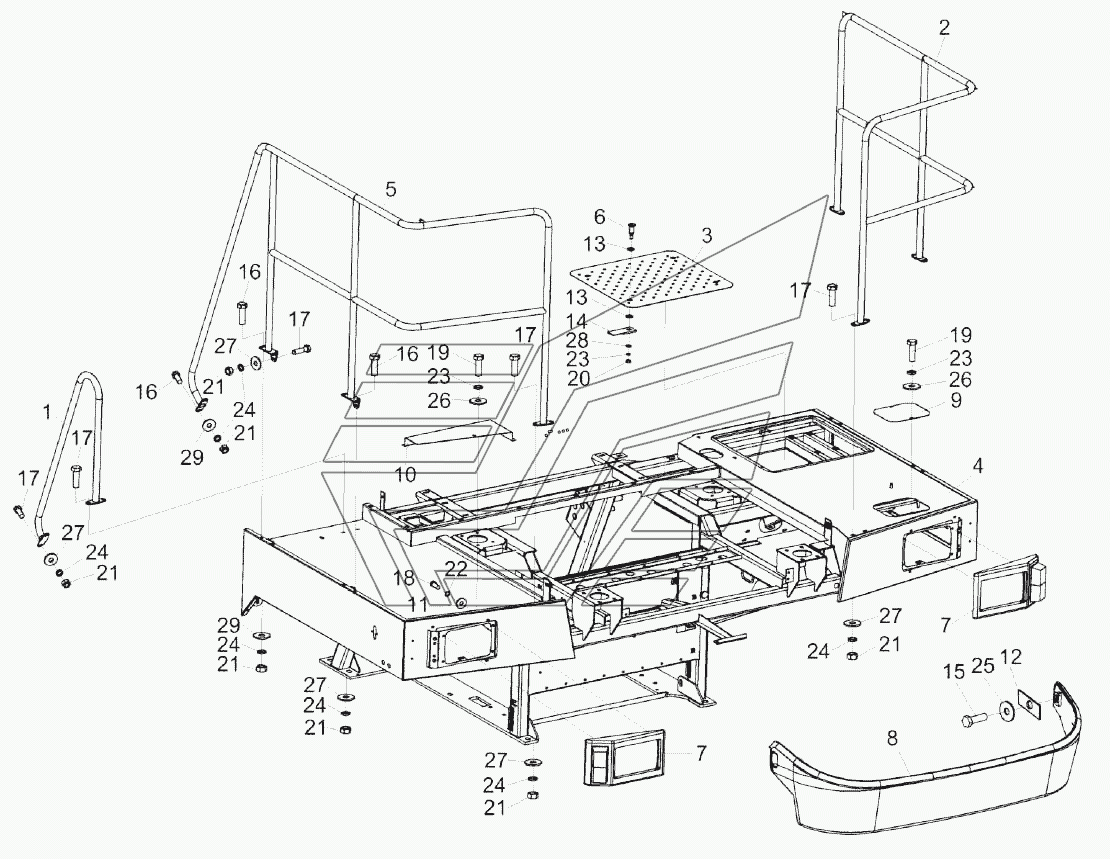

Установка площадки входа КВС-2-0124000 (лист 1) КВК-800 (FS80). Каталог 2017г.

Привод управления КВС-1-0129530А КВК-800 (FS80) Установка площадки входа КВС-2-0124000 (лист 2) КВК-800 (FS80)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Поручень

Заводской номер: КВС-1-0100200 Количество на модель: 1
КВС-1-0100200
1
2

Номер детали на чертеже:

2

Поручень

Заводской номер: КВС-1-0125020 Количество на модель: 1
КВС-1-0125020
1
3

Номер детали на чертеже:

3

Люк

Заводской номер: КВС-2-0100440 Количество на модель: 1
КВС-2-0100440
1
3

Номер детали на чертеже:

3

Люк

Заводской номер: КВС-2-0100450 Количество на модель: 1
КВС-2-0100450
1
4

Номер детали на чертеже:

4

Площадка входа

Заводской номер: КВС-2-0124000 Количество на модель: 1
КВС-2-0124000
1
5

Номер детали на чертеже:

5

Поручень

Заводской номер: КВС-2-0125010 Количество на модель: 1
КВС-2-0125010
1
6

Номер детали на чертеже:

6

Палец

Заводской номер: КВС-2-0702602 Количество на модель: 4
КВС-2-0702602
4
7

Номер детали на чертеже:

7

Маска

Заводской номер: КЗК0100260-01 Количество на модель: 2
КЗК0100260-01
2
8

Номер детали на чертеже:

8

Бампер

Заводской номер: СЭУ1000500 Количество на модель: 1
СЭУ1000500
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: КВС-1-0100447 Количество на модель: 1
КВС-1-0100447
1
10

Номер детали на чертеже:

10

Крышка

Заводской номер: КВС-1-0124453 Количество на модель: 1
КВС-1-0124453
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: СТВ0105627 Количество на модель: 8
СТВ0105627
8
12

Номер детали на чертеже:

12

Накладка

Заводской номер: УЭС0200499 Количество на модель: 3
УЭС0200499
3
13

Номер детали на чертеже:

13

Шайба

Заводской номер: УЭС1000001 Количество на модель: 8
УЭС1000001
8
14

Номер детали на чертеже:

14

Фиксатор

Заводской номер: УЭС1000507 Количество на модель: 4
УЭС1000507
4
15

Номер детали на чертеже:

15

Болт М12х1,25-6ех40-7796

Заводской номер: БолтМ12х1,25-6ех40-7796 Количество на модель: 3
БолтМ12х1,25-6ех40-7796
3
16

Номер детали на чертеже:

16

Болт М8-6ех20-7802

Заводской номер: БолтМ8-6ех20-7802 Количество на модель: 34
БолтМ8-6ех20-7802
34
17

Номер детали на чертеже:

17

Болт М8-6ех25-7802

Заводской номер: БолтМ8-6ех25-7802 Количество на модель: 16
БолтМ8-6ех25-7802
16
18

Номер детали на чертеже:

18

Винт В.М4-6ех16-17473

Заводской номер: ВинтВ.М4-6ех16-17473 Количество на модель: 8
ВинтВ.М4-6ех16-17473
8
19

Номер детали на чертеже:

19

Винт В.М6-6ех12-17473

Заводской номер: ВинтВ.М6-6ех12-17473 Количество на модель: 20
ВинтВ.М6-6ех12-17473
20
20

Номер детали на чертеже:

20

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 4
ГайкаМ6-6G-5915
4
21

Номер детали на чертеже:

21

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 76
ГайкаМ8-6G-5915
76
22

Номер детали на чертеже:

22

Шайба 4.65Г-6402

Заводской номер: Шайба4.65Г-6402 Количество на модель: 8
Шайба4.65Г-6402
8
23

Номер детали на чертеже:

23

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 109
Шайба6Т.65Г-6402
109
24

Номер детали на чертеже:

24

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 91
Шайба8Т.65Г-6402
91
25

Номер детали на чертеже:

25

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 38
Шайба12Т.65Г-6402
38
26

Номер детали на чертеже:

26

Шайба С6.01-6958

Заводской номер: ШайбаС6.01-6958 Количество на модель: 79
ШайбаС6.01-6958
79
27

Номер детали на чертеже:

27

Шайба С8.01-6958

Заводской номер: ШайбаС8.01-6958 Количество на модель: 92
ШайбаС8.01-6958
92
28

Номер детали на чертеже:

28

Шайба С.6.01-11371

Заводской номер: ШайбаС.6.01-11371 Количество на модель: 4
ШайбаС.6.01-11371
4
29

Номер детали на чертеже:

29

Шайба С8.01-11371

Заводской номер: ШайбаС8.01-11371 Количество на модель: 10
ШайбаС8.01-11371
10
