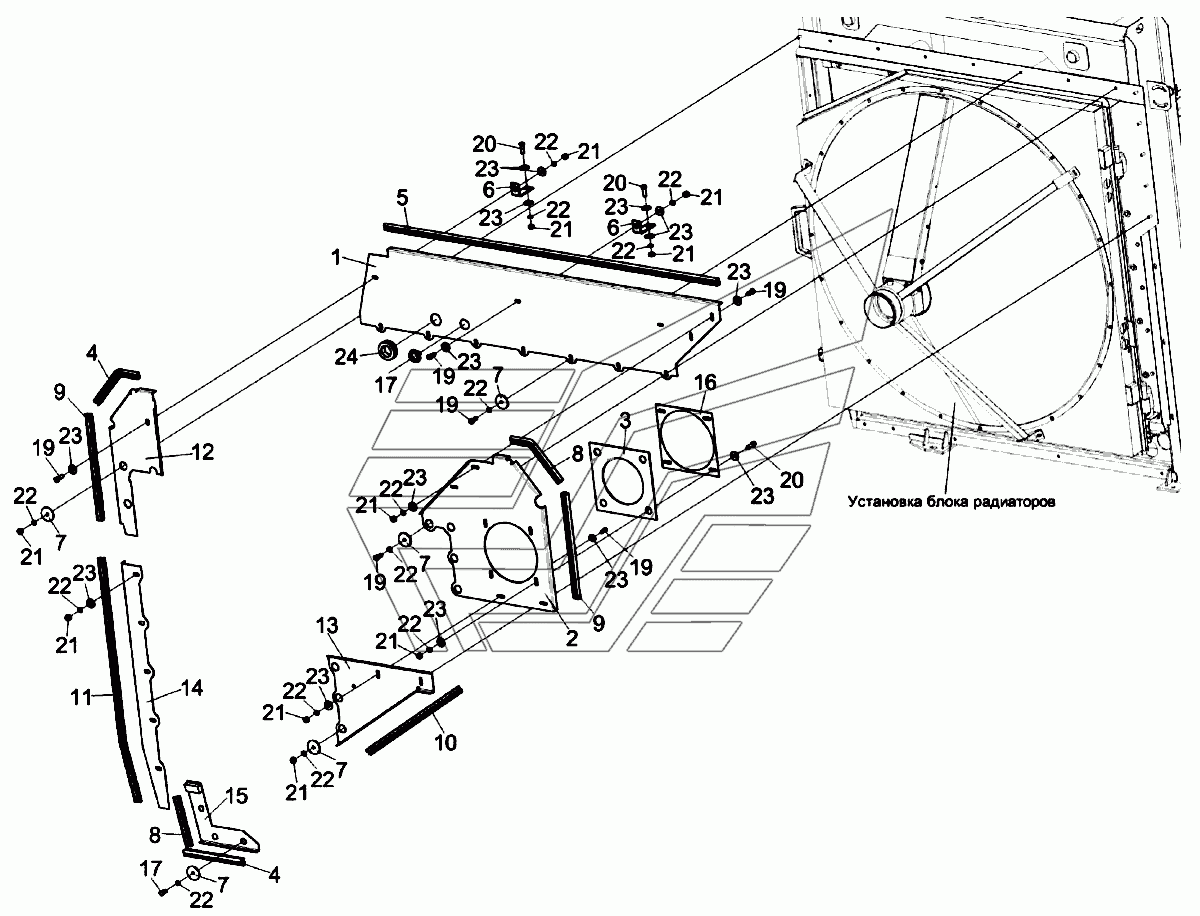

Установка щитков КВС-7-0156000 КВК-800 (FS80-7). Каталог 2017г.

Установка бачка расширительного КВС-7-0154000 КВК-800 (FS80-7) Установка глушителя КВС-7-0157000 КВК-800 (FS80-7)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка щитов

Заводской номер: КВС-7-0156000 Количество на модель: 1
КВС-7-0156000
1

Номер детали на чертеже:

Щит верхний

Заводской номер: КВС-7-0156010 Количество на модель: 1
КВС-7-0156010
1

Номер детали на чертеже:

Щит левый

Заводской номер: КВС-7-0156020 Количество на модель: 1
КВС-7-0156020
1

Номер детали на чертеже:

Щит левый

Заводской номер: КВС-2-0156110А Количество на модель: 1
КВС-2-0156110А
1

Номер детали на чертеже:

Щит правый

Заводской номер: КВС-2-0156130Б Количество на модель: 1
КВС-2-0156130Б
1

Номер детали на чертеже:

Щит правый

Заводской номер: КВС-2-0156140Б Количество на модель: 1
КВС-2-0156140Б
1

Номер детали на чертеже:

Щит нижний

Заводской номер: КВС-2-0156160А Количество на модель: 1
КВС-2-0156160А
1
1

Номер детали на чертеже:

1

Щит верхний

Заводской номер: КВС-7-0156401 Количество на модель: 1
КВС-7-0156401
1
2

Номер детали на чертеже:

2

Щит левый

Заводской номер: КВС-7-0156402 Количество на модель: 1
КВС-7-0156402
1
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: КВС-1-0156001А Количество на модель: 1
КВС-1-0156001А
1
4

Номер детали на чертеже:

4

Уплотнитель 2107-6107018М

Заводской номер: КВС-1-0156011 Количество на модель: 1
КВС-1-0156011
1
5

Номер детали на чертеже:

5

Уплотнитель 2107-6107018М

Заводской номер: КВС-1-0156011-04 Количество на модель: 1
КВС-1-0156011-04
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КВС-1-0156402 Количество на модель: 3
КВС-1-0156402
3
7

Номер детали на чертеже:

7

Шайба

Заводской номер: КВС-1-0156404 Количество на модель: 17
КВС-1-0156404
17
8

Номер детали на чертеже:

8

Уплотнитель

Заводской номер: КВС-2-0156021-01 Количество на модель: 1
КВС-2-0156021-01
1
9

Номер детали на чертеже:

9

Уплотнитель 2107-6107018М

Заводской номер: КВС-2-0156021-02 Количество на модель: 1
КВС-2-0156021-02
1
10

Номер детали на чертеже:

10

Уплотнитель

Заводской номер: КВС-2-0156021-03 Количество на модель: 1
КВС-2-0156021-03
1
11

Номер детали на чертеже:

11

Уплотнитель

Заводской номер: КВС-2-0156021-04 Количество на модель: 1
КВС-2-0156021-04
1
12

Номер детали на чертеже:

12

Щит правый

Заводской номер: КВС-2-0156423В Количество на модель: 1
КВС-2-0156423В
1
13

Номер детали на чертеже:

13

Щит левый

Заводской номер: КВС-2-0156424А Количество на модель: 1
КВС-2-0156424А
1
14

Номер детали на чертеже:

14

Щит правый

Заводской номер: КВС-2-0156425Б Количество на модель: 1
КВС-2-0156425Б
1
15

Номер детали на чертеже:

15

Щит нижний

Заводской номер: КВС-2-0156427А Количество на модель: 1
КВС-2-0156427А
1
16

Номер детали на чертеже:

16

Прижим

Заводской номер: КВС-5-0156404 Количество на модель: 1
КВС-5-0156404
1
17

Номер детали на чертеже:

17

Втулка

Заводской номер: КГС0120032-01 Количество на модель: 1
КГС0120032-01
1
18

Номер детали на чертеже:

18

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 3
БолтМ8-6eх16-7796
3
19

Номер детали на чертеже:

19

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 13
БолтМ8-6eх20-7796
13
20

Номер детали на чертеже:

20

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 8
БолтМ8-6eх25-7796
8
21

Номер детали на чертеже:

21

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 26
ГайкаМ8-6G-5915
26
22

Номер детали на чертеже:

22

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 36
Шайба8Т.65Г-6402
36
23

Номер детали на чертеже:

23

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 33
ШайбаC8.01-6958
33
24

Номер детали на чертеже:

24

Втулка

Заводской номер: 529И-3724065 Количество на модель: 1
529И-3724065
1
