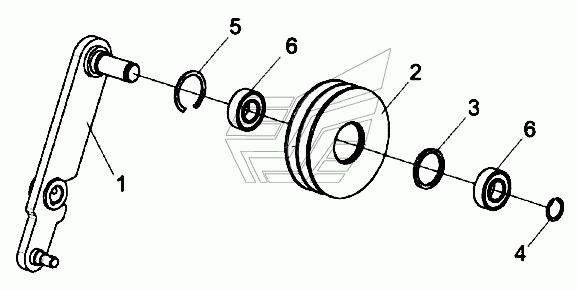

Рычаг КВС-7-0150120 КВК-800 (FS80-7). Каталог 2017г.

Установка привода вентилятора КВС-7-0150090 КВК-800 (FS80-7) Установка блока радиаторов КВС-7-0152000 (лист 1) КВК-800 (FS80-7)

Вид отображения:

Детали справа

По ширине экрана

КВС-7-0150120

КВС-2-0150190

1

2

3

4

5

6

6

6

6

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Рычаг

Заводской номер: КВС-7-0150120 Количество на модель: 1

КВС-7-0150120

1

Номер детали на чертеже:

Ролик натяжной

Заводской номер: КВС-2-0150190 Количество на модель: 1

КВС-2-0150190

1

1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КВС-7-0150130 Количество на модель: 1

КВС-7-0150130

1

2

Номер детали на чертеже:

2

Ролик натяжной

Заводской номер: КВС-2-0150104 Количество на модель: 1

КВС-2-0150104

1

3

Номер детали на чертеже:

3

Кольцо распорное

Заводской номер: 60-131.25.10 Количество на модель: 1

60-131.25.10

1

4

Номер детали на чертеже:

4

Кольцо В25-13940

Заводской номер: В25-13940 Количество на модель: 1

В25-13940

1

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: В52-13941 Количество на модель: 1

В52-13941

1

6

Номер детали на чертеже:

6

Подшипник

Заводской номер: 62205-2RS1 Количество на модель: 2

62205-2RS1

2

6

Номер детали на чертеже:

6

Подшипник

Заводской номер: 622052RS Количество на модель: 2

622052RS

2

6

Номер детали на чертеже:

6

Подшипник 62205-2RSR

Заводской номер: 62205-2RSR Количество на модель: 2

62205-2RSR

2

6

Номер детали на чертеже:

6

Подшипник 62205EE

Заводской номер: 62205EE Количество на модель: 2

62205EE

2
