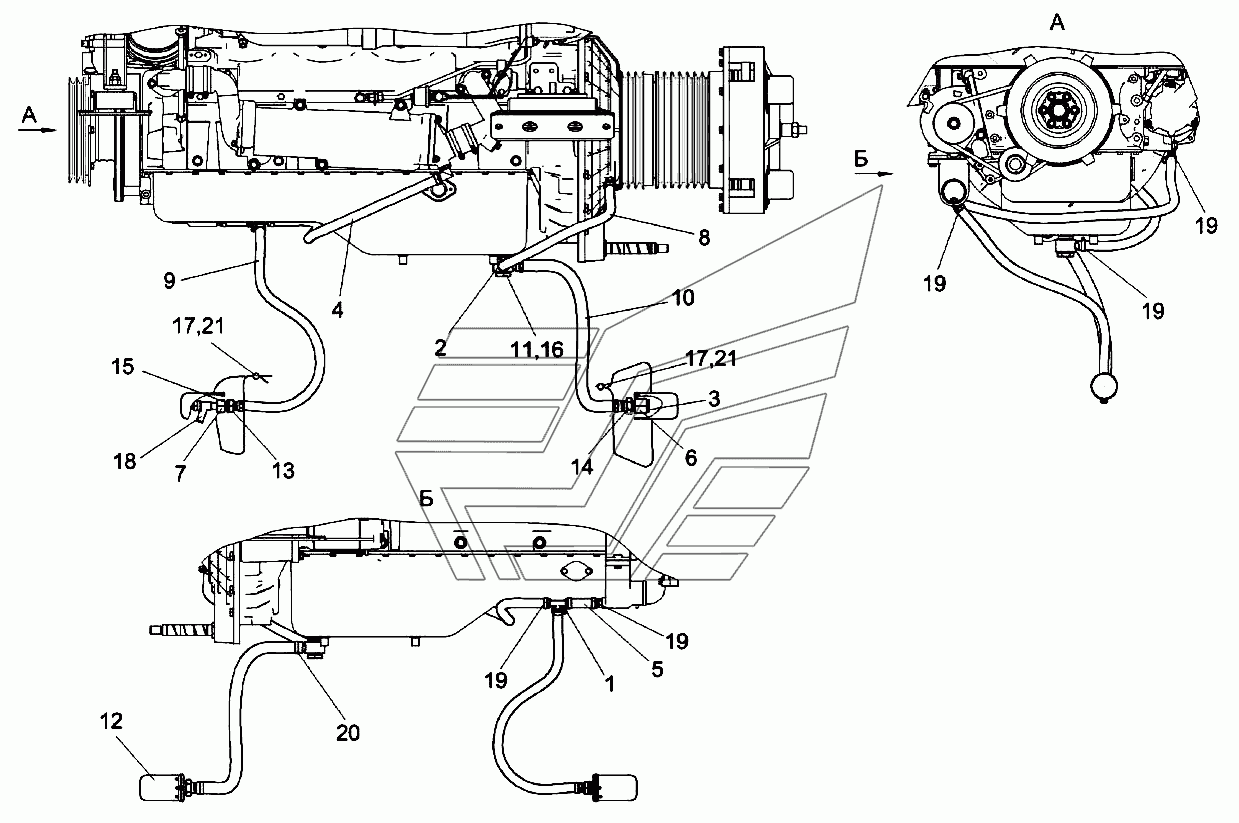

Установка сливных рукавов КВС-7-0150260 КВК-800 (FS80-7). Каталог 2017г.

Двигатель КВС-7-0150010 (лист 3) КВК-800 (FS80-7) Главный привод КВС-7-0151000 КВК-800 (FS80-7)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка сливных рукавов

Заводской номер: КВС-7-0150260 Количество на модель: 1
КВС-7-0150260
1
1

Номер детали на чертеже:

1

Тройник

Заводской номер: КЗК-10-0106280 Количество на модель: 1
КЗК-10-0106280
1
2

Номер детали на чертеже:

2

Угольник поворотный

Заводской номер: УЭС-6-0400200 Количество на модель: 1
УЭС-6-0400200
1
3

Номер детали на чертеже:

3

Пробка

Заводской номер: КЗК-10-0106602 Количество на модель: 1
КЗК-10-0106602
1
4

Номер детали на чертеже:

4

Рукав 14х23-1,6-10362

Заводской номер: КЗК-12-3-0106003 Количество на модель: 1
КЗК-12-3-0106003
1
5

Номер детали на чертеже:

5

Рукав 14х23-1,6-10362

Заводской номер: КЗК-12-3-0106006 Количество на модель: 1
КЗК-12-3-0106006
1
6

Номер детали на чертеже:

6

Штуцер

Заводской номер: КЗК-12-3-0106608 Количество на модель: 1
КЗК-12-3-0106608
1
7

Номер детали на чертеже:

7

Штуцер

Заводской номер: КЗК-12-3-0106617 Количество на модель: 1
КЗК-12-3-0106617
1
8

Номер детали на чертеже:

8

Рукав

Заводской номер: КЗК-20-0106003 Количество на модель: 1
КЗК-20-0106003
1
9

Номер детали на чертеже:

9

Рукав

Заводской номер: КЗК-20-0106005 Количество на модель: 1
КЗК-20-0106005
1
10

Номер детали на чертеже:

10

Рукав20х29-1,6 - 10362

Заводской номер: РНД0200012-41 Количество на модель: 1
РНД0200012-41
1
11

Номер детали на чертеже:

11

Штуцер

Заводской номер: УЭС-6-0400621 Количество на модель: 1
УЭС-6-0400621
1
12

Номер детали на чертеже:

12

Крышка

Заводской номер: УЭС-7-0010101 Количество на модель: 2
УЭС-7-0010101
2
13

Номер детали на чертеже:

13

Гайка М22х1,5-6G-2526

Заводской номер: ГайкаМ22х1,5-6G-2526 Количество на модель: 1
ГайкаМ22х1,5-6G-2526
1
14

Номер детали на чертеже:

14

Гайка М27х2-6G-2526

Заводской номер: ГайкаМ27х2-6G-2526 Количество на модель: 1
ГайкаМ27х2-6G-2526
1
15

Номер детали на чертеже:

15

Шайба 22.65Г-6402

Заводской номер: Шайба22.65Г-6402 Количество на модель: 1
Шайба22.65Г-6402
1
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: 24АД0-23358 Количество на модель: 2
24АД0-23358
2
17

Номер детали на чертеже:

17

Пломба свинцовая

Заводской номер: 2,7х16,5-30269 Количество на модель: 2
2,7х16,5-30269
2
18

Номер детали на чертеже:

18

Кран ВС11-О

Заводской номер: ВС11-О Количество на модель: 1
ВС11-О
1
19

Номер детали на чертеже:

19

Хомут червячный

Заводской номер: TORRO16-27/9C7W2 Количество на модель: 8
TORRO16-27/9C7W2
8
20

Номер детали на чертеже:

20

Хомут червячный

Заводской номер: TORRO25-40/9C7W2 Количество на модель: 2
TORRO25-40/9C7W2
2
21

Номер детали на чертеже:

21

Проволока

Заводской номер: 0,7-О-Ч-3282 Количество на модель: 1
0,7-О-Ч-3282
1
