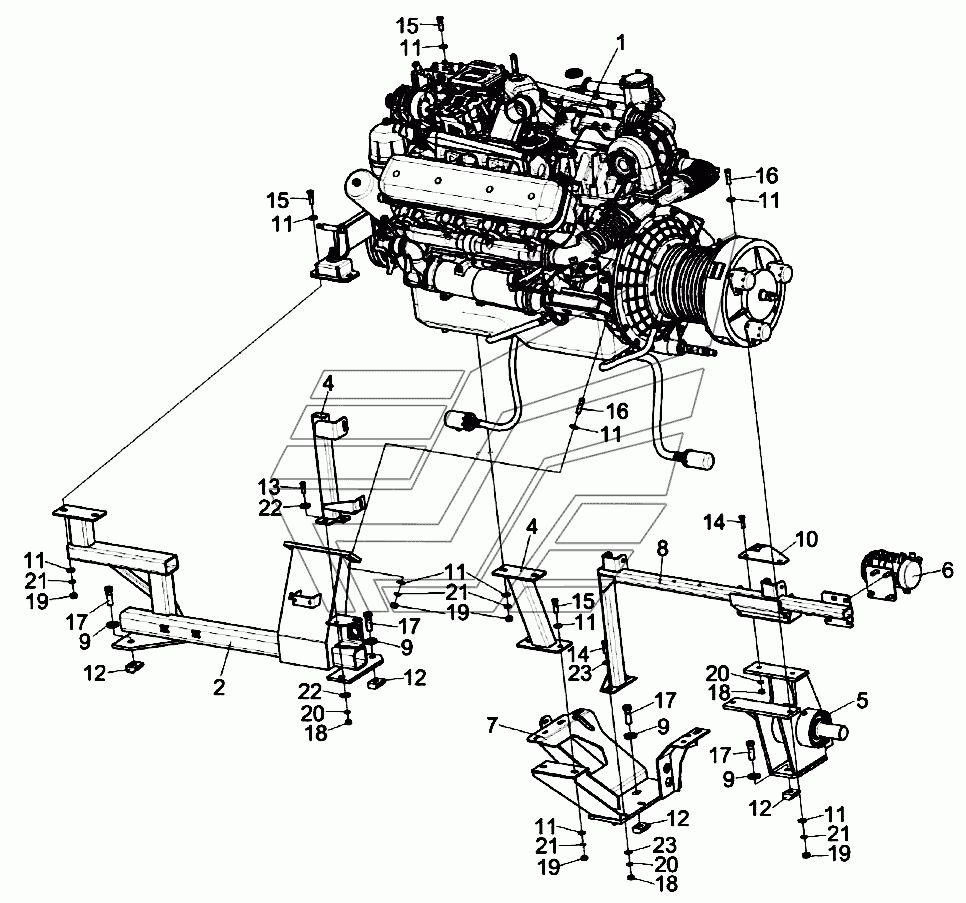

Установка двигателя КВС-7-0150000 (лист 5) КВК-800 (FS80-7). Каталог 2017г.

Установка двигателя КВС-7-0150000 (лист 4) КВК-800 (FS80-7) Двигатель КВС-7-0150010 (лист 1) КВК-800 (FS80-7)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: КВС-7-0150000 Количество на модель: 1
КВС-7-0150000
1
1

Номер детали на чертеже:

1

Двигатель

Заводской номер: КВС-7-0150010 Количество на модель: 1
КВС-7-0150010
1
2

Номер детали на чертеже:

2

Опора

Заводской номер: КВС-7-0150020 Количество на модель: 1
КВС-7-0150020
1
3

Номер детали на чертеже:

3

Опора

Заводской номер: КВС-7-0150100 Количество на модель: 1
КВС-7-0150100
1
4

Номер детали на чертеже:

4

Стойка

Заводской номер: КВС-7-0150150 Количество на модель: 1
КВС-7-0150150
1
5

Номер детали на чертеже:

5

Опора

Заводской номер: КВС-7-0133200 Количество на модель: 1
КВС-7-0133200
1
6

Номер детали на чертеже:

6

Привод компрессора кондиционера

Заводской номер: КВС-1-0150100А Количество на модель: 1
КВС-1-0150100А
1
7

Номер детали на чертеже:

7

Опора

Заводской номер: КВС-5-0150200А Количество на модель: 1
КВС-5-0150200А
1
8

Номер детали на чертеже:

8

Опора

Заводской номер: КВС-5-0150210А Количество на модель: 1
КВС-5-0150210А
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: КВС-1-0100471 Количество на модель: 8
КВС-1-0100471
8
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: КВС-2-0601421 Количество на модель: 1
КВС-2-0601421
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: УЭС0000493 Количество на модель: 20
УЭС0000493
20
12

Номер детали на чертеже:

12

Вкладыш

Заводской номер: УЭС0000503 Количество на модель: 8
УЭС0000503
8
13

Номер детали на чертеже:

13

Болт М12-6eх35-7796

Заводской номер: БолтМ12-6eх35-7796 Количество на модель: 2
БолтМ12-6eх35-7796
2
14

Номер детали на чертеже:

14

Болт М12-6eх40-7796

Заводской номер: БолтМ12-6eх40-7796 Количество на модель: 8
БолтМ12-6eх40-7796
8
15

Номер детали на чертеже:

15

Болт М14-6eх45-7796

Заводской номер: БолтМ14-6eх45-7796 Количество на модель: 6
БолтМ14-6eх45-7796
6
16

Номер детали на чертеже:

16

Болт М14-6eх50-7796

Заводской номер: БолтМ14-6eх50-7796 Количество на модель: 4
БолтМ14-6eх50-7796
4
17

Номер детали на чертеже:

17

Болт М20х1,5-6eх60-7796

Заводской номер: БолтМ20х1,5-6eх60-7796 Количество на модель: 8
БолтМ20х1,5-6eх60-7796
8
18

Номер детали на чертеже:

18

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 6
ГайкаМ12-6G-5915
6
19

Номер детали на чертеже:

19

Гайка М14-6G-5915

Заводской номер: ГайкаМ14-6G-5915 Количество на модель: 10
ГайкаМ14-6G-5915
10
20

Номер детали на чертеже:

20

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 10
Шайба12Т.65Г-6402
10
21

Номер детали на чертеже:

21

Шайба 14Т.65Г-6402

Заводской номер: Шайба14Т.65Г-6402 Количество на модель: 10
Шайба14Т.65Г-6402
10
22

Номер детали на чертеже:

22

Шайба C 12.01-6958

Заводской номер: ШайбаC12.01-6958 Количество на модель: 8
ШайбаC12.01-6958
8
23

Номер детали на чертеже:

23

Шайба C.12.01-11371

Заводской номер: ШайбаC.12.01-11371 Количество на модель: 4
ШайбаC.12.01-11371
4
