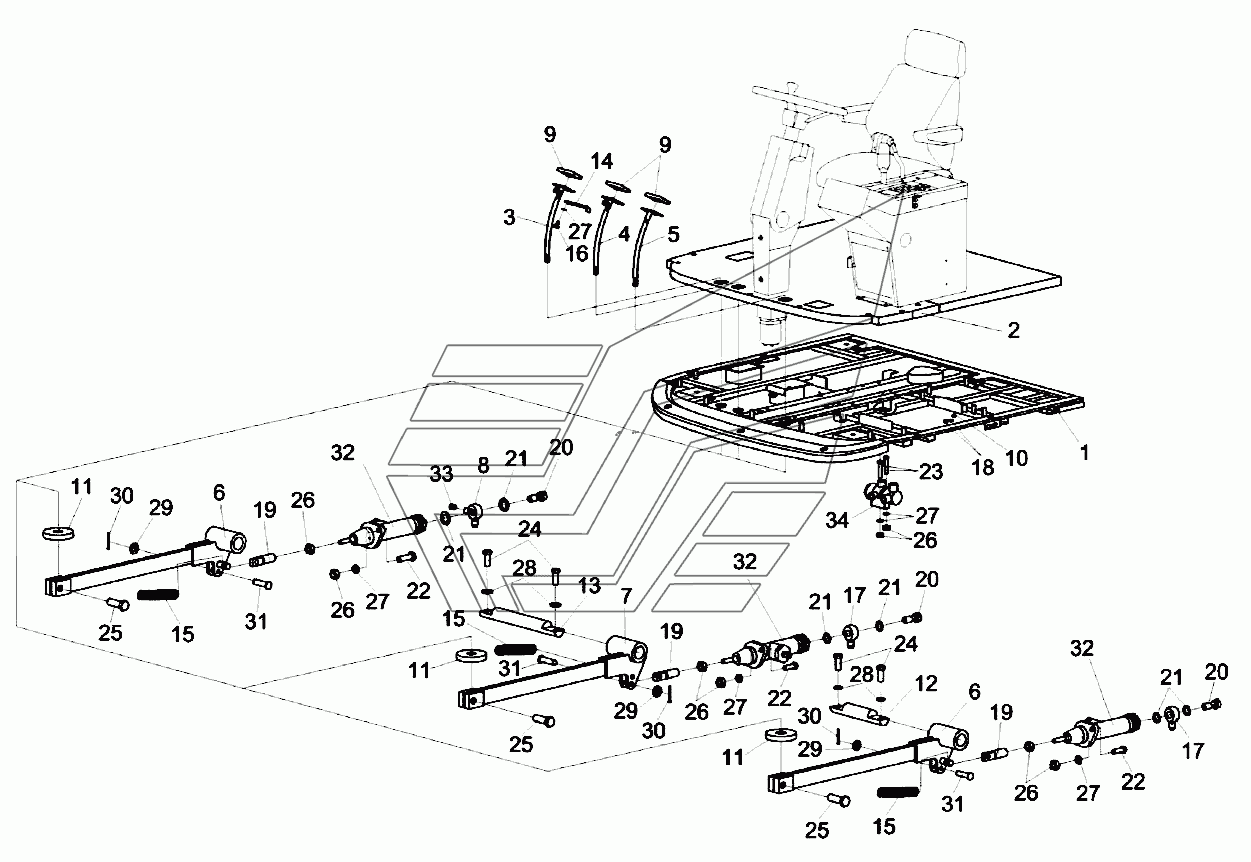

Площадка управления КВС-7-0129000 (лист 2) КВК-800 (FS80-7). Каталог 2017г.

Площадка управления КВС-7-0129000 (лист 1) КВК-800 (FS80-7) Рычаги и трубопроводы площадки управления КВК-800 (FS80-7)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Площадка управления

Заводской номер: КВС-7-0129000 Количество на модель: 1
КВС-7-0129000
1
1

Номер детали на чертеже:

1

Площадка

Заводской номер: КВС-2-0129010 Количество на модель: 1
КВС-2-0129010
1
2

Номер детали на чертеже:

2

Коврик

Заводской номер: КВС-2-0129210 Количество на модель: 1
КВС-2-0129210
1
3

Номер детали на чертеже:

3

Рычаг

Заводской номер: КВС-1-0129560 Количество на модель: 1
КВС-1-0129560
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: КВС-1-0129570 Количество на модель: 1
КВС-1-0129570
1
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: КВС-1-0129580 Количество на модель: 1
КВС-1-0129580
1
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: КЗС0119090 Количество на модель: 2
КЗС0119090
2
7

Номер детали на чертеже:

7

Рычаг

Заводской номер: КЗС0119090-01 Количество на модель: 1
КЗС0119090-01
1
8

Номер детали на чертеже:

8

Угольник

Заводской номер: УЭС0302450 Количество на модель: 1
УЭС0302450
1
9

Номер детали на чертеже:

9

Подушка

Заводской номер: КВС-1-0129042 Количество на модель: 3
КВС-1-0129042
3
10

Номер детали на чертеже:

10

заглушка

Заводской номер: КЗК-12-0120042-01 Количество на модель: 1
КЗК-12-0120042-01
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: КЗС0119002 Количество на модель: 3
КЗС0119002
3
12

Номер детали на чертеже:

12

Ось

Заводской номер: КЗС0119605 Количество на модель: 1
КЗС0119605
1
13

Номер детали на чертеже:

13

Ось

Заводской номер: КЗС0119606 Количество на модель: 1
КЗС0119606
1
14

Номер детали на чертеже:

14

Планка

Заводской номер: УЭС0300526 Количество на модель: 1
УЭС0300526
1
15

Номер детали на чертеже:

15

Пружина

Заводской номер: УЭС0300609А Количество на модель: 3
УЭС0300609А
3
16

Номер детали на чертеже:

16

Винт

Заводской номер: УЭС0300641 Количество на модель: 1
УЭС0300641
1
17

Номер детали на чертеже:

17

Угольник

Заводской номер: УЭС0302612 Количество на модель: 2
УЭС0302612
2
18

Номер детали на чертеже:

18

Втулка

Заводской номер: УЭС0700013 Количество на модель: 2
УЭС0700013
2
19

Номер детали на чертеже:

19

Вилка

Заводской номер: РСМ10.04.14.612 Количество на модель: 3
РСМ10.04.14.612
3
20

Номер детали на чертеже:

20

Болт

Заводской номер: 54-60303 Количество на модель: 3
54-60303
3
21

Номер детали на чертеже:

21

Прокладка

Заводской номер: 75Ш-00005 Количество на модель: 6
75Ш-00005
6
22

Номер детали на чертеже:

22

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 6
БолтМ8-6eх25-7796
6
23

Номер детали на чертеже:

23

Болт М8-6eх50-7796

Заводской номер: БолтМ8-6eх50-7796 Количество на модель: 2
БолтМ8-6eх50-7796
2
24

Номер детали на чертеже:

24

Болт М10-6eх25-7796

Заводской номер: БолтМ10-6eх25-7796 Количество на модель: 4
БолтМ10-6eх25-7796
4
25

Номер детали на чертеже:

25

Болт М10-6eх30-7796

Заводской номер: БолтМ10-6eх30-7796 Количество на модель: 12
БолтМ10-6eх30-7796
12
26

Номер детали на чертеже:

26

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 16
ГайкаМ8-6G-5915
16
27

Номер детали на чертеже:

27

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 26
Шайба8Т.65Г-6402
26
28

Номер детали на чертеже:

28

Шайба 10.65Г-6402

Заводской номер: Шайба10.65Г-6402 Количество на модель: 14
Шайба10.65Г-6402
14
29

Номер детали на чертеже:

29

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 21
ШайбаС.8.01-11371
21
30

Номер детали на чертеже:

30

Шплинт 2х20-397

Заводской номер: Шплинт2х20-397 Количество на модель: 7
Шплинт2х20-397
7
31

Номер детали на чертеже:

31

Ось 6-8 b12х30-9650

Заводской номер: 6-8b12х30-9650 Количество на модель: 5
6-8b12х30-9650
5
32

Номер детали на чертеже:

32

Главный цилиндр

Заводской номер: ЕДЦГ073.000-03 Количество на модель: 3
ЕДЦГ073.000-03
3
33

Номер детали на чертеже:

33

Выключатель света ''стоп'' гидравлический ВК12Б-Э

Заводской номер: ВК12Б-Э Количество на модель: 1
ВК12Б-Э
1
34

Номер детали на чертеже:

34

Регулятор давления

Заводской номер: 3518090-51050 Количество на модель: 1
3518090-51050
1
