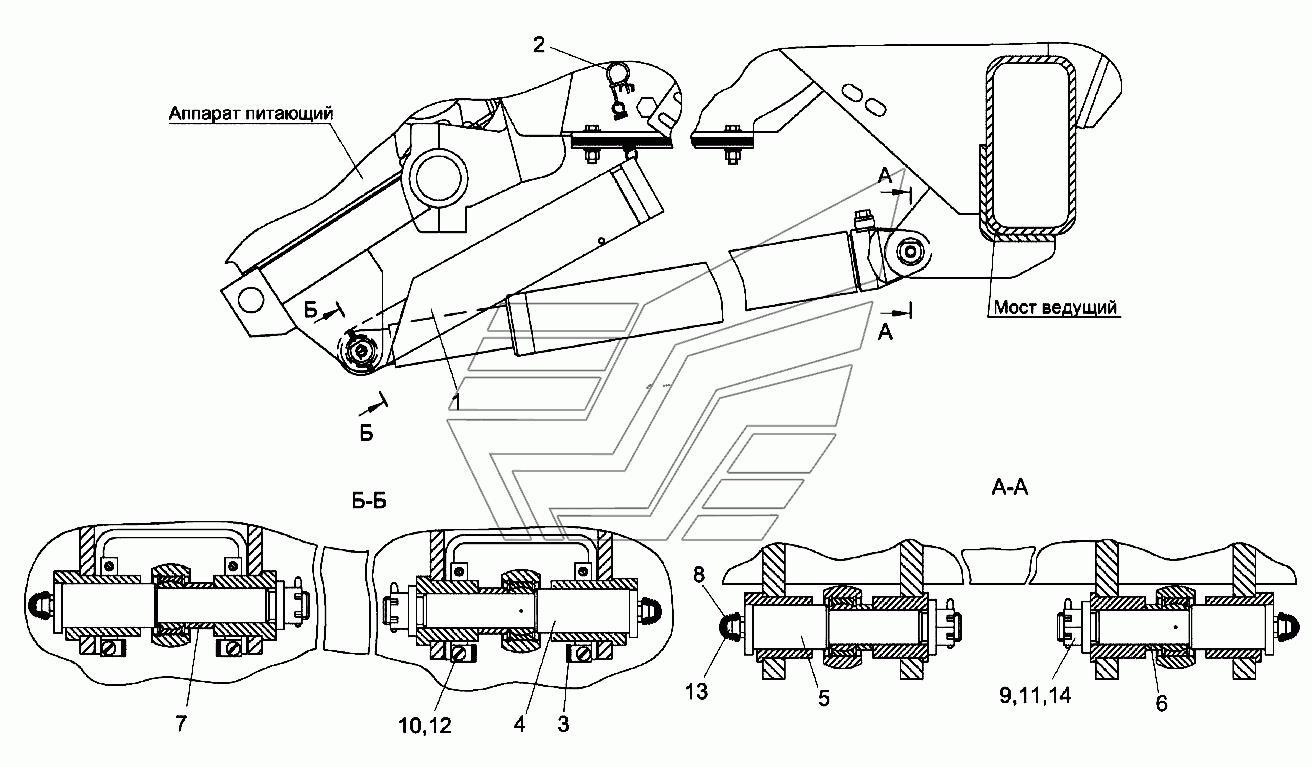

Механизм вывешивания КВС-1-0105000А КВК-800 (FS80-7). Каталог 2017г.

Устройство тягово-сцепное УЭС 0003150 КВК-800 (FS80-7) Установка колес КВС-2-0108000 и КВС-2-0108000-01 КВК-800 (FS80-7)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Механизм вывешивания

Заводской номер: КВС-1-0105000А Количество на модель: 1
КВС-1-0105000А
1
1

Номер детали на чертеже:

1

Упор

Заводской номер: КВС-1-0105030 Количество на модель: 2
КВС-1-0105030
2
2

Номер детали на чертеже:

2

Пружина

Заводской номер: УЭС1100550 Количество на модель: 2
УЭС1100550
2
3

Номер детали на чертеже:

3

Скоба

Заводской номер: КВС-1-0105408 Количество на модель: 4
КВС-1-0105408
4
4

Номер детали на чертеже:

4

Ось

Заводской номер: КВС-1-0105615 Количество на модель: 2
КВС-1-0105615
2
5

Номер детали на чертеже:

5

Ось

Заводской номер: КВС-1-0105616 Количество на модель: 2
КВС-1-0105616
2
6

Номер детали на чертеже:

6

Втулка

Заводской номер: КВС-1-0105811 Количество на модель: 2
КВС-1-0105811
2
7

Номер детали на чертеже:

7

Втулка

Заводской номер: КВС-1-0105811-01 Количество на модель: 2
КВС-1-0105811-01
2
8

Номер детали на чертеже:

8

Колпачок

Заводской номер: КЗР0200001А Количество на модель: 4
КЗР0200001А
4
9

Номер детали на чертеже:

9

Шайба

Заводской номер: КСН0114402-02 Количество на модель: 4
КСН0114402-02
4
10

Номер детали на чертеже:

10

Винт B.М6-6eх16-17473

Заводской номер: ВинтB.М6-6eх16-17473 Количество на модель: 8
ВинтB.М6-6eх16-17473
8
11

Номер детали на чертеже:

11

Гайка М20х1,5-6G-5935

Заводской номер: ГайкаМ20х1,5-6G-5935 Количество на модель: 4
ГайкаМ20х1,5-6G-5935
4
12

Номер детали на чертеже:

12

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 8
Шайба6Т.65Г-6402
8
13

Номер детали на чертеже:

13

Масленка

Заводской номер: 1.2-19853 Количество на модель: 4
1.2-19853
4
14

Номер детали на чертеже:

14

Шплинт 4х36-397

Заводской номер: Шплинт4х36-397 Количество на модель: 4
Шплинт4х36-397
4
