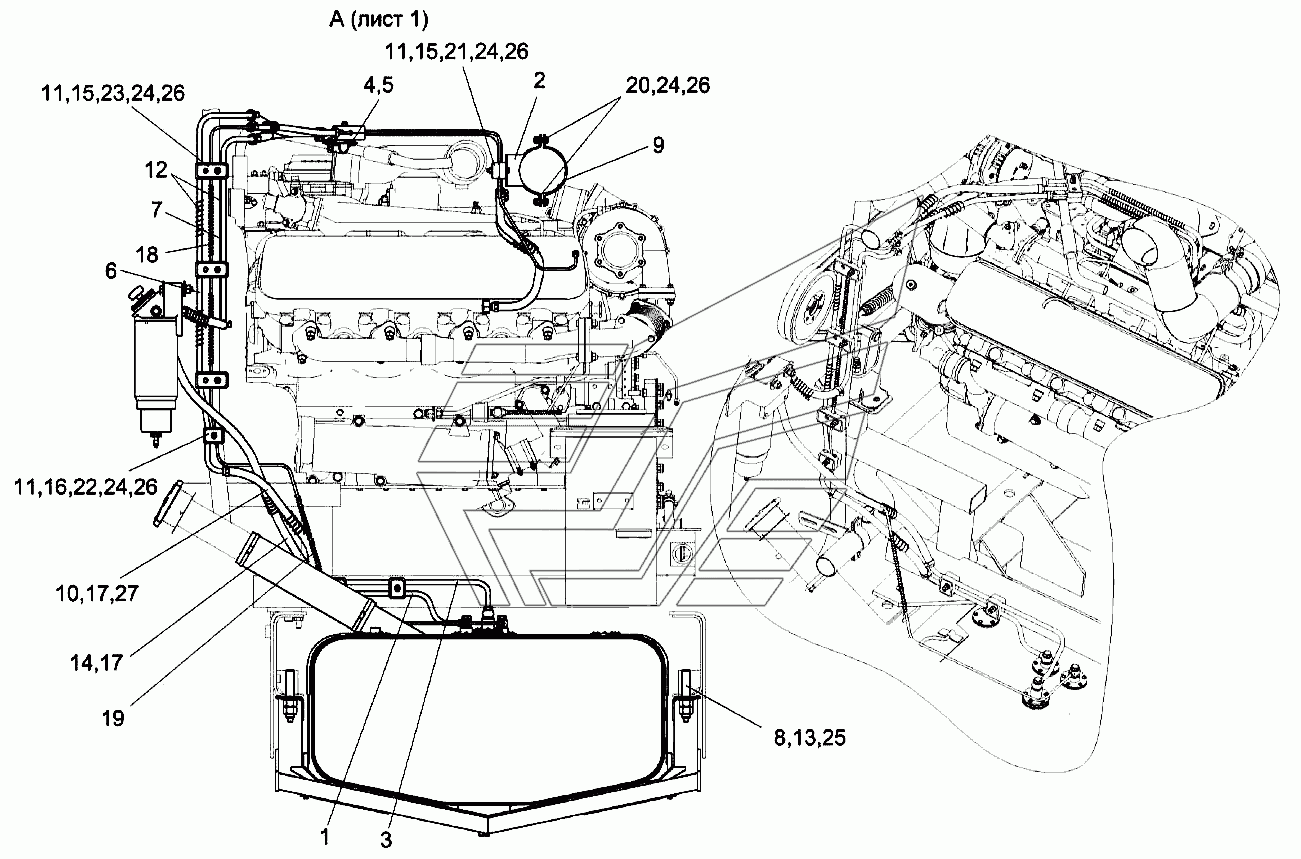

Установка топливного оборудования КВС-7-0103000 (лист 2) КВК-800 (FS80-7). Каталог 2017г.

Установка топливного оборудования КВС-7-0103000 (лист 1) КВК-800 (FS80-7) Установка топливного оборудования КВС-7-0103000 (лист 3) КВК-800 (FS80-7)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка топливного оборудования

Заводской номер: КВС-7-0103000 Количество на модель: 1
КВС-7-0103000
1
1

Номер детали на чертеже:

1

Топливопровод сливной

Заводской номер: КВС-7-0103100 Количество на модель: 1
КВС-7-0103100
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КВС-7-0103130 Количество на модель: 4
КВС-7-0103130
4
3

Номер детали на чертеже:

3

Топливопровод заборный

Заводской номер: КВС-7-0103210 Количество на модель: 5
КВС-7-0103210
5
4

Номер детали на чертеже:

4

Хомут

Заводской номер: КВС-7-0103401 Количество на модель: 1
КВС-7-0103401
1
5

Номер детали на чертеже:

5

Пластина

Заводской номер: КВС-7-0103402 Количество на модель: 1
КВС-7-0103402
1
6

Номер детали на чертеже:

6

Топливопровод сливной

Заводской номер: КВС-7-0103802 Количество на модель: 1
КВС-7-0103802
1
7

Номер детали на чертеже:

7

Топливопровод заборный

Заводской номер: КВС-7-0103805 Количество на модель: 1
КВС-7-0103805
1
8

Номер детали на чертеже:

8

Шпилька

Заводской номер: КВС-1-0103603 Количество на модель: 8
КВС-1-0103603
8
9

Номер детали на чертеже:

9

Хомут

Заводской номер: КВС-2-0150457-01 Количество на модель: 1
КВС-2-0150457-01
1
10

Номер детали на чертеже:

10

Рукав 12х20-10362

Заводской номер: КГС-1-0123006 Количество на модель: 1
КГС-1-0123006
1
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: КЗР0600009 Количество на модель: 6
КЗР0600009
6
12

Номер детали на чертеже:

12

Оплетка

Заводской номер: КИЛ0123601-01 Количество на модель: 4
КИЛ0123601-01
4
13

Номер детали на чертеже:

13

Шайба

Заводской номер: КСН0114402-01 Количество на модель: 8
КСН0114402-01
8
14

Номер детали на чертеже:

14

Рукав

Заводской номер: РНД0120012-49 Количество на модель: 1
РНД0120012-49
1
15

Номер детали на чертеже:

15

Брус

Заводской номер: УЭС0602009А Количество на модель: 10
УЭС0602009А
10
16

Номер детали на чертеже:

16

Брус

Заводской номер: УЭС0602012А Количество на модель: 6
УЭС0602012А
6
17

Номер детали на чертеже:

17

Оплетка

Заводской номер: УЭС-6-0400619-01 Количество на модель: 7
УЭС-6-0400619-01
7
18

Номер детали на чертеже:

18

Оплетка

Заводской номер: УЭС-6-0400622 Количество на модель: 2
УЭС-6-0400622
2
19

Номер детали на чертеже:

19

Оплетка

Заводской номер: УЭС-6-0400622-01 Количество на модель: 2
УЭС-6-0400622-01
2
20

Номер детали на чертеже:

20

Болт М8-6eх30-7796

Заводской номер: БолтМ8-6eх30-7796 Количество на модель: 3
БолтМ8-6eх30-7796
3
21

Номер детали на чертеже:

21

Болт М8-6eх50-7796

Заводской номер: БолтМ8-6eх50-7796 Количество на модель: 1
БолтМ8-6eх50-7796
1
22

Номер детали на чертеже:

22

Болт М8-6eх40-7802

Заводской номер: БолтМ8-6eх40-7802 Количество на модель: 3
БолтМ8-6eх40-7802
3
23

Номер детали на чертеже:

23

Болт М8-6eх45-7802

Заводской номер: БолтМ8-6eх45-7802 Количество на модель: 3
БолтМ8-6eх45-7802
3
24

Номер детали на чертеже:

24

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 22
ГайкаМ8-6G-5915
22
25

Номер детали на чертеже:

25

Гайка М20х1,5-6G-5915

Заводской номер: ГайкаМ20х1,5-6G-5915 Количество на модель: 16
ГайкаМ20х1,5-6G-5915
16
26

Номер детали на чертеже:

26

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 11
ШайбаC.8.01-11371
11
27

Номер детали на чертеже:

27

Лента стяжная

Заводской номер: 2-0160981-2 Количество на модель: 4
2-0160981-2
4
