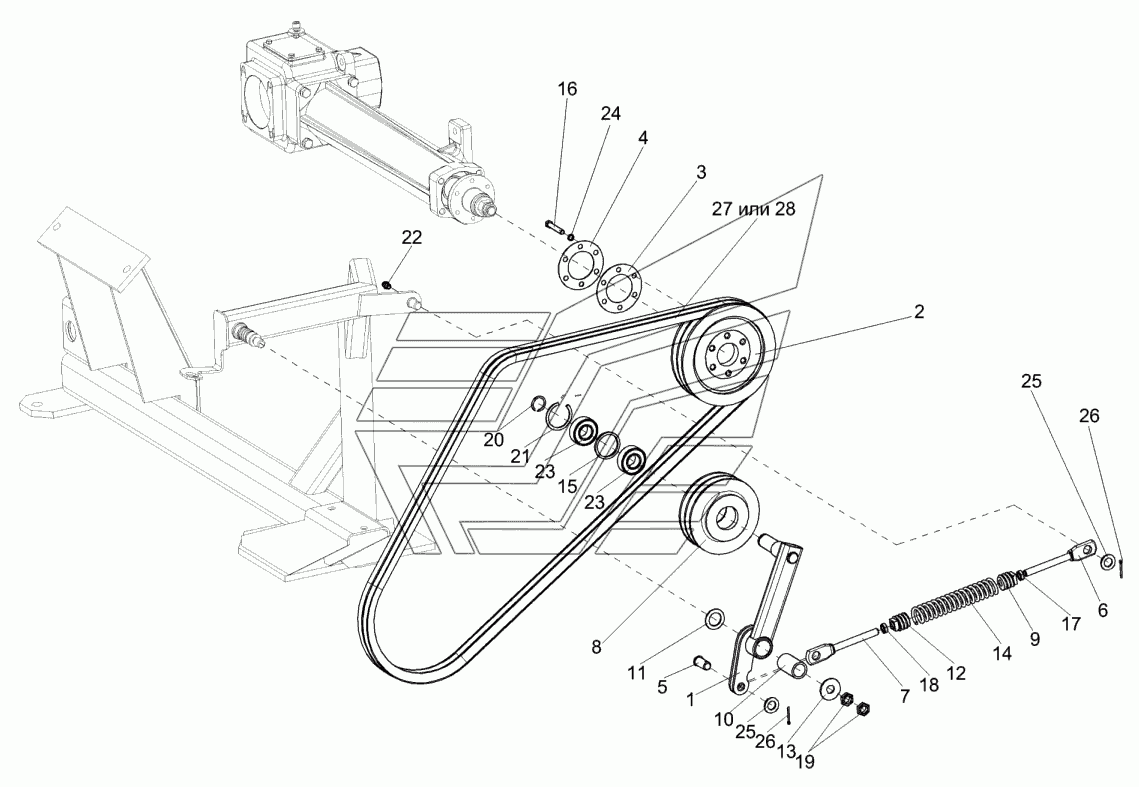

Привод вентилятора КВС-5-0150260 КВК-800 (FS80-5). Каталог 2016г.

Стакан КВС-1-0135020А КВК-800 (FS80-5) Установка бачка расширительного КВС-5-0154000Б КВК-800 (FS80-5)

Вид отображения:

Детали справа

По ширине экрана

КВС-5-0150260

КВС-2-0150120

1

1

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Привод вентилятора

Заводской номер: КВС-5-0150260 Количество на модель: 1

КВС-5-0150260

1

Номер детали на чертеже:

Механизм натяжения

Заводской номер: КВС-2-0150120 Количество на модель: 1

КВС-2-0150120

1

1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КВС-5-0150320 Количество на модель: 1

КВС-5-0150320

1

1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КВС-5-0150330 Количество на модель: 1

КВС-5-0150330

1

1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КВС-5-0150340 Количество на модель: 1

КВС-5-0150340

1

2

Номер детали на чертеже:

2

Шкив

Заводской номер: КВС-5-0150105 Количество на модель: 1

КВС-5-0150105

1

3

Номер детали на чертеже:

3

Прокладка

Заводской номер: КВС-1-0150467 Количество на модель: 12

КВС-1-0150467

12

4

Номер детали на чертеже:

4

Прокладка

Заводской номер: КВС-1-0150467-01 Количество на модель: 12

КВС-1-0150467-01

12

5

Номер детали на чертеже:

5

Палец

Заводской номер: КВС-1-0150604 Количество на модель: 1

КВС-1-0150604

1

6

Номер детали на чертеже:

6

Зацеп

Заводской номер: КВС-1-0150605 Количество на модель: 1

КВС-1-0150605

1

7

Номер детали на чертеже:

7

Зацеп

Заводской номер: КВС-1-0150605-01 Количество на модель: 1

КВС-1-0150605-01

1

8

Номер детали на чертеже:

8

Ролик натяжной

Заводской номер: КВС-2-0150104 Количество на модель: 1

КВС-2-0150104

1

8

Номер детали на чертеже:

8

Ролик натяжной

Заводской номер: КВС-2-0150190 Количество на модель: 1

КВС-2-0150190

1

9

Номер детали на чертеже:

9

Пробка

Заводской номер: КЗР0202102 Количество на модель: 1

КЗР0202102

1

10

Номер детали на чертеже:

10

Втулка

Заводской номер: КЗК0202119А Количество на модель: 1

КЗК0202119А

1

11

Номер детали на чертеже:

11

Шайба специальная

Заводской номер: КИС0105438 Количество на модель: 1

КИС0105438

1

12

Номер детали на чертеже:

12

Пробка

Заводской номер: КСН0100107-03 Количество на модель: 1

КСН0100107-03

1

13

Номер детали на чертеже:

13

Шайба

Заводской номер: КСН0114402 Количество на модель: 1

КСН0114402

1

14

Номер детали на чертеже:

14

Пружина

Заводской номер: КВС-1-0150550 Количество на модель: 1

КВС-1-0150550

1

14

Номер детали на чертеже:

14

Пружина

Заводской номер: УЭС-7-0400664 Количество на модель: 1

УЭС-7-0400664

1

15

Номер детали на чертеже:

15

Кольцо распорное

Заводской номер: 60-131.25.10 Количество на модель: 1

60-131.25.10

1

16

Номер детали на чертеже:

16

Болт М8-6ех50-7796

Заводской номер: БолтМ8-6ех50-7796 Количество на модель: 6

БолтМ8-6ех50-7796

6

17

Номер детали на чертеже:

17

Гайка М12-6G-2526

Заводской номер: ГайкаМ12-6G-2526 Количество на модель: 1

ГайкаМ12-6G-2526

1

18

Номер детали на чертеже:

18

Гайка М12х1,25-6G-2526

Заводской номер: ГайкаМ12х1,25-6G-2526 Количество на модель: 1

ГайкаМ12х1,25-6G-2526

1

19

Номер детали на чертеже:

19

Гайка М16-6G-2526

Заводской номер: ГайкаМ16-6G-2526 Количество на модель: 2

ГайкаМ16-6G-2526

2

20

Номер детали на чертеже:

20

Кольцо В25-13940

Заводской номер: В25-13940 Количество на модель: 1

В25-13940

1

21

Номер детали на чертеже:

21

Кольцо

Заводской номер: В52-13941 Количество на модель: 1

В52-13941

1

22

Номер детали на чертеже:

22

Масленка 1.1-19853

Заводской номер: 1.1-19853 Количество на модель: 1

1.1-19853

1

23

Номер детали на чертеже:

23

Подшипник 180505-8882

Заводской номер: 180505-8882 Количество на модель: 2

180505-8882

2

002297

180505 (62205.2RS) 180505

Код: 002297

Артикул: 180505 (62205.2RS), 180505

Производитель:

24

Номер детали на чертеже:

24

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 6

Шайба8Т.65Г-6402

6

25

Номер детали на чертеже:

25

Шайба С.16.01-11371

Заводской номер: ШайбаС.16.01-11371 Количество на модель: 2

ШайбаС.16.01-11371

2

26

Номер детали на чертеже:

26

Шплинт 3,2х25-397

Заводской номер: Шплинт3,2х25-397 Количество на модель: 1

Шплинт3,2х25-397

1

27

Номер детали на чертеже:

27

Ремень 2НВ 2362 La

Заводской номер: 2НВ2362La Количество на модель: 1

2НВ2362La

1

28

Номер детали на чертеже:

28

Ремень

Заводской номер: 2НВВР2362(K)A Количество на модель: 1

2НВВР2362(K)A

1
