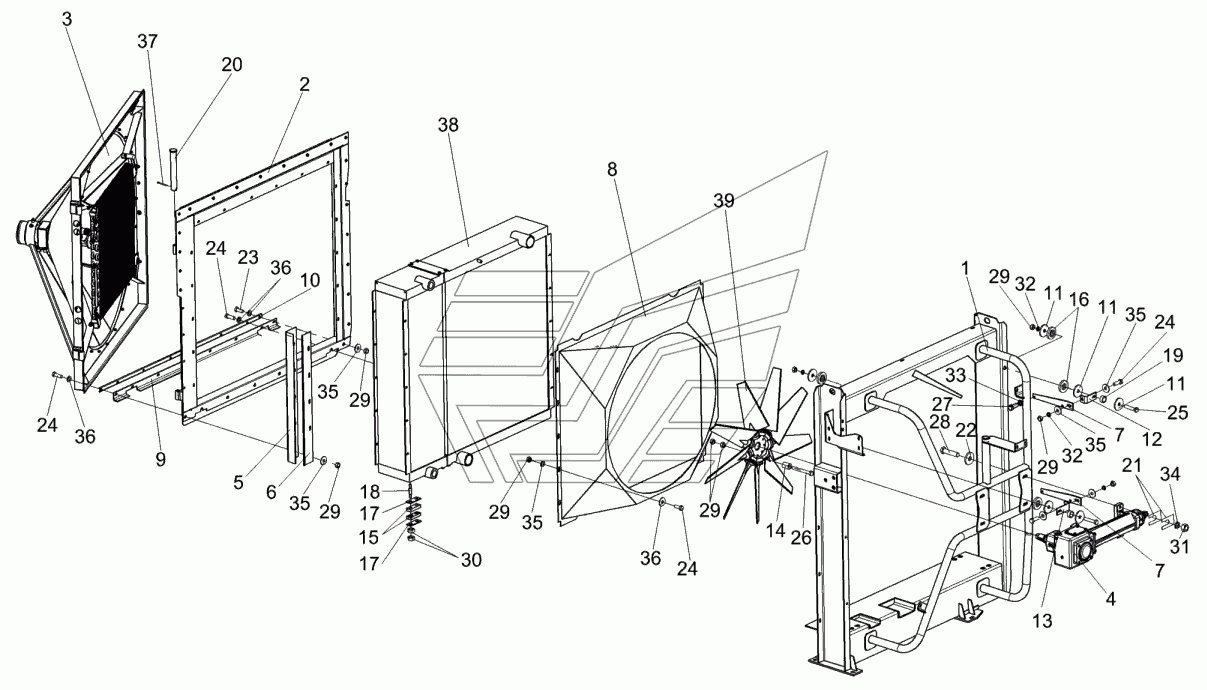

Установка блока радиаторов КВС-5-0152000 КВК-800 (FS80-5). Каталог 2016г.

Главный привод КВС-5-0151000В КВК-800 (FS80-5) Воздухозаборник КВС-5-0155000 КВК-800 (FS80-5)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка блока радиаторов

Заводской номер: КВС-5-0152000 Количество на модель: 1
КВС-5-0152000
1
1

Номер детали на чертеже:

1

Рамка

Заводской номер: КВС-5-0152010А Количество на модель: 1
КВС-5-0152010А
1
2

Номер детали на чертеже:

2

Воздухозаборник

Заводской номер: КВС-5-0155000 Количество на модель: 1
КВС-5-0155000
1
3

Номер детали на чертеже:

3

Рамка

Заводской номер: КВС-5-0155020 Количество на модель: 1
КВС-5-0155020
1
4

Номер детали на чертеже:

4

Редуктор

Заводской номер: КВС-1-0135000А Количество на модель: 1
КВС-1-0135000А
1
5

Номер детали на чертеже:

5

Уплотнение

Заводской номер: КВС-5-0152009 Количество на модель: 1
КВС-5-0152009
1
6

Номер детали на чертеже:

6

Прижим

Заводской номер: КВС-5-0152401-01 Количество на модель: 1
КВС-5-0152401-01
1
7

Номер детали на чертеже:

7

Пластина

Заводской номер: КВС-5-0152403А Количество на модель: 2
КВС-5-0152403А
2
8

Номер детали на чертеже:

8

Диффузор

Заводской номер: КВС-5-0152405 Количество на модель: 1
КВС-5-0152405
1
9

Номер детали на чертеже:

9

Уплотнение

Заводской номер: КВС-5-0156001А Количество на модель: 1
КВС-5-0156001А
1
10

Номер детали на чертеже:

10

Планка

Заводской номер: КВС-5-0156405 Количество на модель: 1
КВС-5-0156405
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: АМ24.12.401 Количество на модель: 6
АМ24.12.401
6
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: КВС-1-0152434 Количество на модель: 1
КВС-1-0152434
1
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КВС-1-0152434-01 Количество на модель: 1
КВС-1-0152434-01
1
14

Номер детали на чертеже:

14

Втулка

Заводской номер: КВС-1-0152607 Количество на модель: 9
КВС-1-0152607
9
15

Номер детали на чертеже:

15

Виброизолятор

Заводской номер: КВС-2-0152001 Количество на модель: 8
КВС-2-0152001
8
16

Номер детали на чертеже:

16

Виброизолятор

Заводской номер: КВС-2-0152002 Количество на модель: 4
КВС-2-0152002
4
17

Номер детали на чертеже:

17

Пластина

Заводской номер: КВС-2-0152402 Количество на модель: 8
КВС-2-0152402
8
18

Номер детали на чертеже:

18

Шпилька

Заводской номер: КВС-2-0152602 Количество на модель: 8
КВС-2-0152602
8
19

Номер детали на чертеже:

19

Втулка

Заводской номер: КВС-2-0152802 Количество на модель: 2
КВС-2-0152802
2
20

Номер детали на чертеже:

20

Ось

Заводской номер: КИС0128606А Количество на модель: 2
КИС0128606А
2
21

Номер детали на чертеже:

21

Шайба регулировочная

Заводской номер: КИС0135501Б Количество на модель: 10
КИС0135501Б
10
22

Номер детали на чертеже:

22

Шайба

Заводской номер: ПКК0107457Б Количество на модель: 4
ПКК0107457Б
4
23

Номер детали на чертеже:

23

Болт М8-6ех20-7796

Заводской номер: БолтМ8-6ех20-7796 Количество на модель: 5
БолтМ8-6ех20-7796
5
24

Номер детали на чертеже:

24

Болт М8-6ех25-7796

Заводской номер: БолтМ8-6ех25-7796 Количество на модель: 35
БолтМ8-6ех25-7796
35
25

Номер детали на чертеже:

25

Болт М8-6ех40-7796

Заводской номер: БолтМ8-6ех40-7796 Количество на модель: 2
БолтМ8-6ех40-7796
2
26

Номер детали на чертеже:

26

Болт М8-6ех65-7796

Заводской номер: БолтМ8-6ех65-7796 Количество на модель: 9
БолтМ8-6ех65-7796
9
27

Номер детали на чертеже:

27

Болт М10-6ех25-7796

Заводской номер: БолтМ10-6ех25-7796 Количество на модель: 4
БолтМ10-6ех25-7796
4
28

Номер детали на чертеже:

28

Болт М12-6ех50-7796

Заводской номер: БолтМ12-6ех50-7796 Количество на модель: 4
БолтМ12-6ех50-7796
4
29

Номер детали на чертеже:

29

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 48
ГайкаМ8-6G-5915
48
30

Номер детали на чертеже:

30

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 16
ГайкаМ10-6G-5915
16
31

Номер детали на чертеже:

31

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 4
ГайкаМ12-6G-5915
4
32

Номер детали на чертеже:

32

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 30
Шайба8Т.65Г-6402
30
33

Номер детали на чертеже:

33

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 4
Шайба10Т.65Г-6402
4
34

Номер детали на чертеже:

34

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 4
Шайба12Т.65Г-6402
4
35

Номер детали на чертеже:

35

Шайба

Заводской номер: ШайбаА8.01-6958 Количество на модель: 56
ШайбаА8.01-6958
56
36

Номер детали на чертеже:

36

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 8
ШайбаС.8.01-11371
8
37

Номер детали на чертеже:

37

Шплинт 3,2х25-397

Заводской номер: Шплинт3,2х25-397 Количество на модель: 2
Шплинт3,2х25-397
2
38

Номер детали на чертеже:

38

Радиатор Б 800К.1301.0000

Заводской номер: Б800К.1301.0000 Количество на модель:
Б800К.1301.0000
39

Номер детали на чертеже:

39

Вентилятор 900/9-9/Р5ZL/32,5/РАG/45

Заводской номер: 900/9-9/Р5ZL/32,5/РАG/45 Количество на модель:
900/9-9/Р5ZL/32,5/РАG/45
