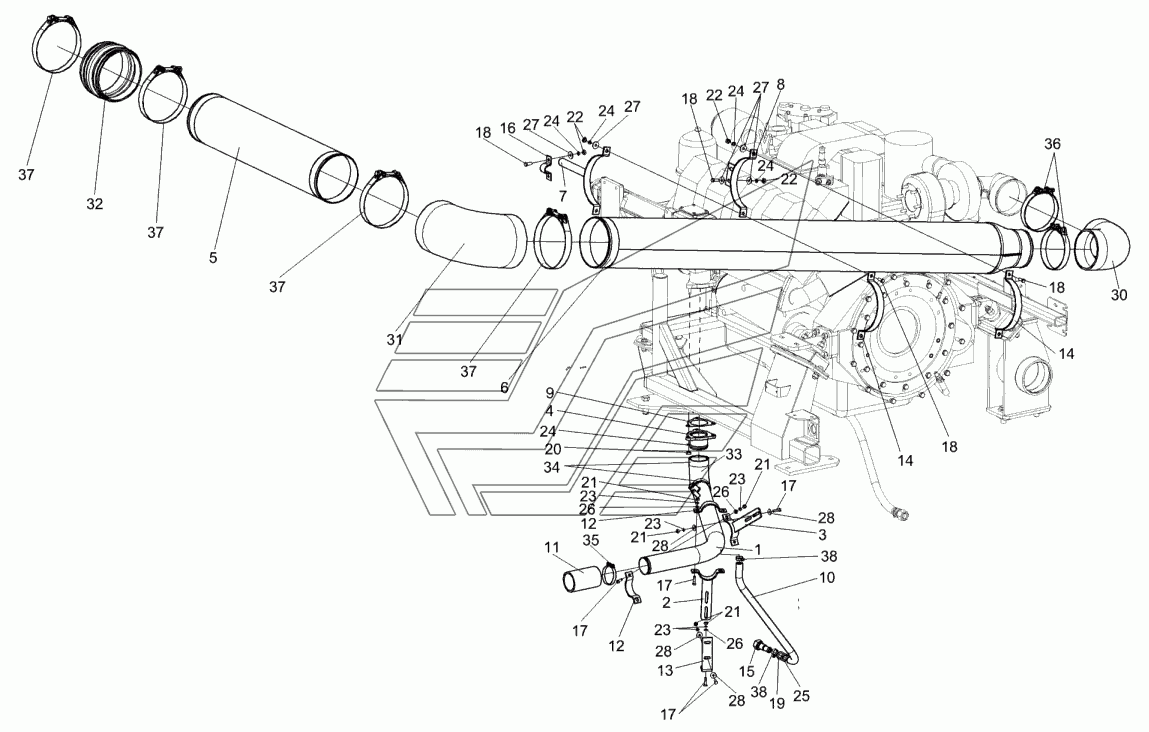

Установка дизеля Д-280.1S2 КВС-5-0150000А (установка трубопроводов) КВК-800 (FS80-5). Каталог 2016г.

Установка дизеля Д-280.1S2 КВС-5-0150000А (вид слева) КВК-800 (FS80-5) Установка дизеля Д-280.1S2 КВС-5-0150000А (установка дизеля) КВК-800 (FS80-5)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка дизеля Д-280.1Э2

Заводской номер: КВС-5-0150000А Количество на модель: 1
КВС-5-0150000А
1
1

Номер детали на чертеже:

1

Труба водяная нижняя

Заводской номер: КВС-5-0150060 Количество на модель: 1
КВС-5-0150060
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КВС-5-0150070 Количество на модель: 1
КВС-5-0150070
1
3

Номер детали на чертеже:

3

Хомут

Заводской номер: КВС-5-0150080 Количество на модель: 1
КВС-5-0150080
1
4

Номер детали на чертеже:

4

Патрубок

Заводской номер: КВС-5-0150220А Количество на модель: 1
КВС-5-0150220А
1
5

Номер детали на чертеже:

5

Труба воздушная

Заводской номер: КВС-5-0150230А Количество на модель: 1
КВС-5-0150230А
1
6

Номер детали на чертеже:

6

Труба воздушная

Заводской номер: КВС-5-0150430 Количество на модель: 1
КВС-5-0150430
1
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КВС-5-0150450 Количество на модель: 1
КВС-5-0150450
1
8

Номер детали на чертеже:

8

Хомут

Заводской номер: КВС-5-0150460 Количество на модель: 1
КВС-5-0150460
1
9

Номер детали на чертеже:

9

Прокладка

Заводской номер: КВС-5-0150002A Количество на модель: 1
КВС-5-0150002A
1
10

Номер детали на чертеже:

10

Рукав 18х27-1,6-10362

Заводской номер: КВС-5-0150007 Количество на модель: 1
КВС-5-0150007
1
11

Номер детали на чертеже:

11

Рукав 70х82,5-0,29-10362

Заводской номер: КВС-5-0150011 Количество на модель: 3
КВС-5-0150011
3
12

Номер детали на чертеже:

12

Хомут

Заводской номер: КВС-5-0150416-01 Количество на модель: 4
КВС-5-0150416-01
4
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КВС-5-0150419 Количество на модель: 1
КВС-5-0150419
1
14

Номер детали на чертеже:

14

Хомут

Заводской номер: КВС-1-0150407-01 Количество на модель: 2
КВС-1-0150407-01
2
15

Номер детали на чертеже:

15

Штуцер

Заводской номер: КВС-1-0150606 Количество на модель: 1
КВС-1-0150606
1
16

Номер детали на чертеже:

16

Хомут

Заводской номер: КЗК-12-3-0106498 Количество на модель: 1
КЗК-12-3-0106498
1
17

Номер детали на чертеже:

17

Болт М8-6ех30-7796

Заводской номер: БолтМ8-6ех30-7796 Количество на модель: 21
БолтМ8-6ех30-7796
21
18

Номер детали на чертеже:

18

Болт М10-6ех25-7796

Заводской номер: БолтМ10-6ех25-7796 Количество на модель: 8
БолтМ10-6ех25-7796
8
19

Номер детали на чертеже:

19

Гайка М22х1,5-6G-2526

Заводской номер: ГайкаМ22х1,5-6G-2526 Количество на модель: 1
ГайкаМ22х1,5-6G-2526
1
20

Номер детали на чертеже:

20

Гайка М10х1,25-6G-5915

Заводской номер: ГайкаМ10х1,25-6G-5915 Количество на модель: 5
ГайкаМ10х1,25-6G-5915
5
21

Номер детали на чертеже:

21

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 24
ГайкаМ8-6G-5915
24
22

Номер детали на чертеже:

22

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 10
ГайкаМ10-6G-5915
10
23

Номер детали на чертеже:

23

Шайба 8.65Г-6402

Заводской номер: Шайба8.65Г-6402 Количество на модель: 23
Шайба8.65Г-6402
23
24

Номер детали на чертеже:

24

Шайба 10.65Г-6402

Заводской номер: Шайба10.65Г-6402 Количество на модель: 23
Шайба10.65Г-6402
23
25

Номер детали на чертеже:

25

Шайба 22.65Г-6402

Заводской номер: Шайба22.65Г-6402 Количество на модель: 1
Шайба22.65Г-6402
1
26

Номер детали на чертеже:

26

Шайба С8.01-6958

Заводской номер: ШайбаС8.01-6958 Количество на модель: 23
ШайбаС8.01-6958
23
27

Номер детали на чертеже:

27

Шайба С10.01-6958

Заводской номер: ШайбаС10.01-6958 Количество на модель: 20
ШайбаС10.01-6958
20
28

Номер детали на чертеже:

28

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 9
ШайбаС.8.01-11371
9
30

Номер детали на чертеже:

30

Патрубок

Заводской номер: Р105535 Количество на модель: 1
Р105535
1
31

Номер детали на чертеже:

31

Патрубок

Заводской номер: Р112605 Количество на модель: 1
Р112605
1
32

Номер детали на чертеже:

32

Патрубок

Заводской номер: Р112608 Количество на модель: 1
Р112608
1
33

Номер детали на чертеже:

33

Патрубок

Заводской номер: ELBOW900 Количество на модель: 1
ELBOW900
1
34

Номер детали на чертеже:

34

Хомут без компенсатора

Заводской номер: GBSМ76/25W2 Количество на модель: 2
GBSМ76/25W2
2
35

Номер детали на чертеже:

35

Хомут без компенсатора

Заводской номер: GBSМ82/25W2 Количество на модель: 6
GBSМ82/25W2
6
36

Номер детали на чертеже:

36

Хомут без компенсатора

Заводской номер: GBSМ168/30W2 Количество на модель: 2
GBSМ168/30W2
2
37

Номер детали на чертеже:

37

Хомут без компенсатора

Заводской номер: GBS220/30W2 Количество на модель: 4
GBS220/30W2
4
38

Номер детали на чертеже:

38

Хомут червячный

Заводской номер: TORRO25-40/9C7W2 Количество на модель: 4
TORRO25-40/9C7W2
4
