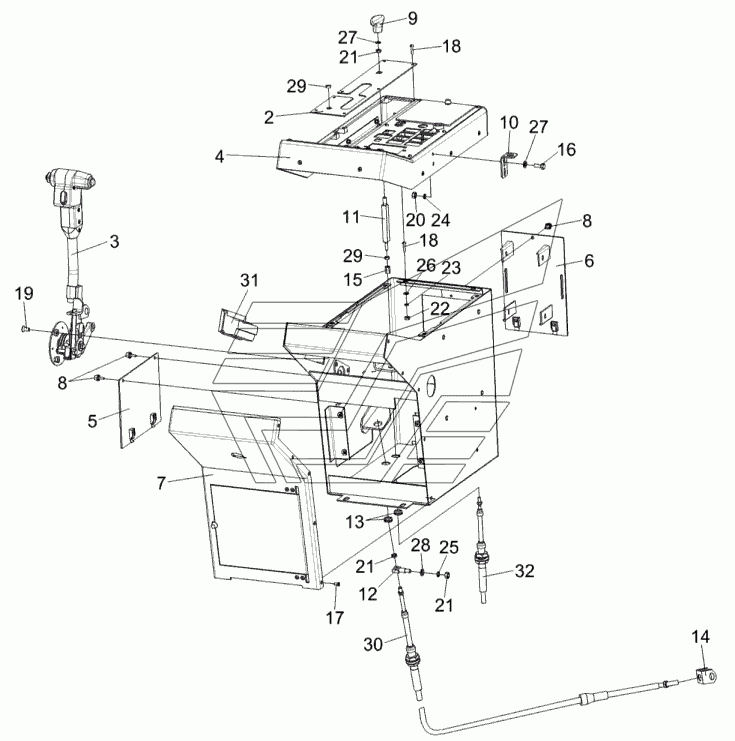

Пульт управления КВС-5-0129050А-02 КВК-800 (FS80-5). Каталог 2016г.

Рычаги и трубопроводы площадки управления КВК-800 (FS80-5) Привод КВС-5-0129550 КВК-800 (FS80-5)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Пульт управления

Заводской номер: КВС-5-0129050А-02 Количество на модель: 1
КВС-5-0129050А-02
1
1

Номер детали на чертеже:

1

Корпус

Заводской номер: КВС-5-0129360 Количество на модель: 1
КВС-5-0129360
1
2

Номер детали на чертеже:

2

Панель

Заводской номер: КВС-5-0129540 Количество на модель: 1
КВС-5-0129540
1
3

Номер детали на чертеже:

3

Привод

Заводской номер: КВС-5-0129550 Количество на модель: 1
КВС-5-0129550
1
4

Номер детали на чертеже:

4

Крышка

Заводской номер: КВС-1-0129710 Количество на модель: 1
КВС-1-0129710
1
5

Номер детали на чертеже:

5

Крышка

Заводской номер: КВС-1-0129770 Количество на модель: 1
КВС-1-0129770
1
6

Номер детали на чертеже:

6

Крышка

Заводской номер: КВС-1-0129830 Количество на модель: 1
КВС-1-0129830
1
7

Номер детали на чертеже:

7

Панель

Заводской номер: КВС-2-0129740 Количество на модель: 1
КВС-2-0129740
1
8

Номер детали на чертеже:

8

Ручка

Заводской номер: РСМ10.04.20.630 Количество на модель: 3
РСМ10.04.20.630
3
9

Номер детали на чертеже:

9

Ручка

Заводской номер: УЭС0302310 Количество на модель: 1
УЭС0302310
1
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: КВС-1-0129431 Количество на модель: 1
КВС-1-0129431
1
11

Номер детали на чертеже:

11

Ось

Заводской номер: КВС-1-0129613 Количество на модель: 1
КВС-1-0129613
1
12

Номер детали на чертеже:

12

Ось

Заводской номер: КВС-1-0129628 Количество на модель: 1
КВС-1-0129628
1
13

Номер детали на чертеже:

13

Втулка

Заводской номер: КИС0140061-01 Количество на модель: 2
КИС0140061-01
2
14

Номер детали на чертеже:

14

Вилка

Заводской номер: УЭС0301601-01 Количество на модель: 1
УЭС0301601-01
1
15

Номер детали на чертеже:

15

Муфта

Заводской номер: УЭС-4-0300602 Количество на модель: 1
УЭС-4-0300602
1
16

Номер детали на чертеже:

16

Болт М6-6eх16-7798

Заводской номер: БолтМ6-6eх16-7798 Количество на модель: 2
БолтМ6-6eх16-7798
2
17

Номер детали на чертеже:

17

Винт 2-4х10-10619

Заводской номер: Винт2-4х10-10619 Количество на модель: 10
Винт2-4х10-10619
10
18

Номер детали на чертеже:

18

Винт B.М5-6eх20-17473

Заводской номер: ВинтB.М5-6eх20-17473 Количество на модель: 15
ВинтB.М5-6eх20-17473
15
19

Номер детали на чертеже:

19

Винт B2.М8-6eх16-17475

Заводской номер: ВинтB2.М8-6eх16-17475 Количество на модель: 3
ВинтB2.М8-6eх16-17475
3
20

Номер детали на чертеже:

20

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 4
ГайкаМ6-6G-5915
4
21

Номер детали на чертеже:

21

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 3
ГайкаМ8-6G-5915
3
22

Номер детали на чертеже:

22

Гайка М5-6G-5927

Заводской номер: ГайкаМ5-6G-5927 Количество на модель: 8
ГайкаМ5-6G-5927
8
23

Номер детали на чертеже:

23

Шайба 5.65Г-6402

Заводской номер: Шайба5.65Г-6402 Количество на модель: 8
Шайба5.65Г-6402
8
24

Номер детали на чертеже:

24

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 2
Шайба6Т.65Г-6402
2
25

Номер детали на чертеже:

25

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 1
Шайба8Т.65Г-6402
1
26

Номер детали на чертеже:

26

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 8
ШайбаC.5.01-11371
8
27

Номер детали на чертеже:

27

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 4
ШайбаC.6.01-11371
4
28

Номер детали на чертеже:

28

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 1
ШайбаC.8.01-11371
1
29

Номер детали на чертеже:

29

Заглушка

Заводской номер: РСМ-10.04.20.045 Количество на модель: 1
РСМ-10.04.20.045
1
30

Номер детали на чертеже:

30

Трос дистанционного управления

Заводской номер: 113-075-07000 Количество на модель: 1
113-075-07000
1
31

Номер детали на чертеже:

31

Пепельница

Заводской номер: 80-8203010 Количество на модель: 1
80-8203010
1
32

Номер детали на чертеже:

32

Трос дистанционного управления

Заводской номер: 112-075-05500 Количество на модель: 1
112-075-05500
1
