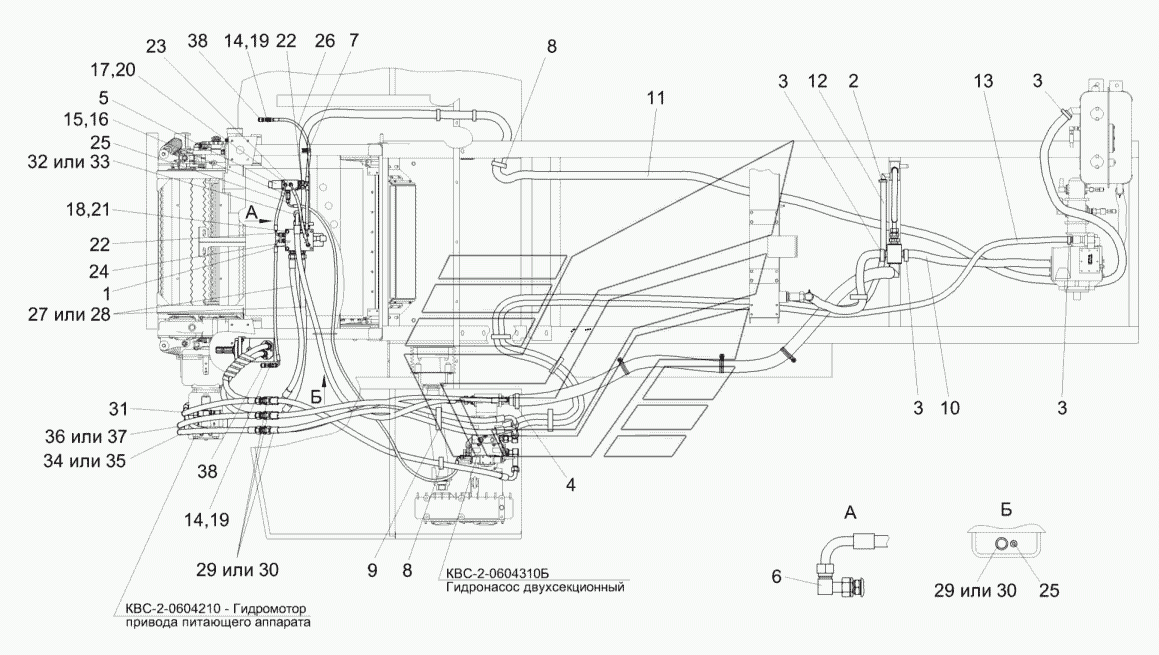

Гидросистема привода питающего аппарата и адаптеров КВС-2-0604000Б (вид сверху) КВК-800 (FS80-2). Каталог 2010г.

Гидросистема привода питающего аппарата и адаптеров КВС-2-0604000Б (вид слева) КВК-800 (FS80-2) Гидроблок адаптеров КВС-2-0604110Б КВК-800 (FS80-2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-16

Заводской номер: КВС-2-0604000Б Количество на модель: 1
КВС-2-0604000Б
1

Номер детали на чертеже:

Гидромотор привода питающего аппарата

Заводской номер: КВС-2-0604210 Количество на модель:
КВС-2-0604210

Номер детали на чертеже:

Гидронасос двухсекционный

Заводской номер: КВС-2-0604310Б Количество на модель:
КВС-2-0604310Б
1

Номер детали на чертеже:

1

Гидроблок адаптеров

Заводской номер: КВС-2-0604110Б Количество на модель: 1
КВС-2-0604110Б
1
2

Номер детали на чертеже:

2

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 2
А23.02.160
2
3

Номер детали на чертеже:

3

Хомут стяжной

Заводской номер: А23.02.170 Количество на модель: 6
А23.02.170
6
4

Номер детали на чертеже:

4

Хомут стяжной

Заводской номер: А23.02.190 Количество на модель: 2
А23.02.190
2
5

Номер детали на чертеже:

5

Гидроблок управления

Заводской номер: КГС0115120А-01 Количество на модель: 1
КГС0115120А-01
1
6

Номер детали на чертеже:

6

Угольник

Заводской номер: КГС0115530 Количество на модель: 2
КГС0115530
2
7

Номер детали на чертеже:

7

Хомут

Заводской номер: КГС0115770 Количество на модель: 1
КГС0115770
1
8

Номер детали на чертеже:

8

Хомут

Заводской номер: КГС0115770-08 Количество на модель: 6
КГС0115770-08
6
9

Номер детали на чертеже:

9

Хомут

Заводской номер: КГС0115770-09 Количество на модель: 1
КГС0115770-09
1
10

Номер детали на чертеже:

10

Рукав

Заводской номер: КВС-2-0604011 Количество на модель: 1
КВС-2-0604011
1
11

Номер детали на чертеже:

11

Рукав

Заводской номер: КВС-2-0604012-01 Количество на модель: 1
КВС-2-0604012-01
1
12

Номер детали на чертеже:

12

Рукав всасывающий

Заводской номер: КВС-2-0604017 Количество на модель: 1
КВС-2-0604017
1
13

Номер детали на чертеже:

13

Рукав всасывающий

Заводской номер: КВС-2-0604018-01 Количество на модель: 1
КВС-2-0604018-01
1
14

Номер детали на чертеже:

14

Штуцер проходной

Заводской номер: ПКК0113629А Количество на модель: 2
ПКК0113629А
2
15

Номер детали на чертеже:

15

Ниппель

Заводской номер: ПКК0113632 Количество на модель: 1
ПКК0113632
1
16

Номер детали на чертеже:

16

Штуцер

Заводской номер: ПКК0113634А Количество на модель: 1
ПКК0113634А
1
17

Номер детали на чертеже:

17

Болт М8-6gх20-7796

Заводской номер: БолтМ8-6gх20-7796 Количество на модель: 3
БолтМ8-6gх20-7796
3
18

Номер детали на чертеже:

18

Болт М12-6gх25-7796

Заводской номер: БолтМ12-6gх25-7796 Количество на модель: 4
БолтМ12-6gх25-7796
4
19

Номер детали на чертеже:

19

Гайка М16х1,5-6G-2526

Заводской номер: ГайкаМ16х1,5-6G-2526 Количество на модель: 2
ГайкаМ16х1,5-6G-2526
2
20

Номер детали на чертеже:

20

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 19
Шайба8Т.65Г-6402
19
21

Номер детали на чертеже:

21

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 20
Шайба12Т.65Г-6402
20
22

Номер детали на чертеже:

22

РВД

Заводской номер: РВД6-1SN-М16Х1,5-60-320-90-90/90 Количество на модель: 2
РВД6-1SN-М16Х1,5-60-320-90-90/90
2
23

Номер детали на чертеже:

23

РВД

Заводской номер: РВД6-1SN-М16Х1,5-60-360-90-90 Количество на модель: 1
РВД6-1SN-М16Х1,5-60-360-90-90
1
24

Номер детали на чертеже:

24

РВД

Заводской номер: РВД6-1SN-М16Х1,5-60-760-90-90/180 Количество на модель: 1
РВД6-1SN-М16Х1,5-60-760-90-90/180
1
25

Номер детали на чертеже:

25

РВД

Заводской номер: РВД6-1SN-М16Х1,5-60-2150-90-90/180 Количество на модель: 1
РВД6-1SN-М16Х1,5-60-2150-90-90/180
1
26

Номер детали на чертеже:

26

РВД

Заводской номер: РВД6-1SN-М16Х1,5-60-660-0-90 Количество на модель: 1
РВД6-1SN-М16Х1,5-60-660-0-90
1
27

Номер детали на чертеже:

27

РВД

Заводской номер: РВД20-3ZN-М30Х2-24-840-0-90 Количество на модель: 2
РВД20-3ZN-М30Х2-24-840-0-90
2
28

Номер детали на чертеже:

28

РВД

Заводской номер: РВД20-2SN-TMR-М30Х2-24-840-0-90 Количество на модель: 2
РВД20-2SN-TMR-М30Х2-24-840-0-90
2
29

Номер детали на чертеже:

29

РВД

Заводской номер: РВД20-3ZN-М30Х2-24-1240-0-90 Количество на модель: 3
РВД20-3ZN-М30Х2-24-1240-0-90
3
30

Номер детали на чертеже:

30

РВД

Заводской номер: РВД20-2SN-TMR-М30Х2-24-1240-0-90 Количество на модель: 3
РВД20-2SN-TMR-М30Х2-24-1240-0-90
3
31

Номер детали на чертеже:

31

РВД

Заводской номер: РВД20-2SN-М30Х2-24-1460-0-90 Количество на модель: 1
РВД20-2SN-М30Х2-24-1460-0-90
1
32

Номер детали на чертеже:

32

РВД

Заводской номер: РВД20-3ZN-М30Х2-24-1900-90-90/180 Количество на модель: 1
РВД20-3ZN-М30Х2-24-1900-90-90/180
1
33

Номер детали на чертеже:

33

РВД

Заводской номер: РВД20-2SN-TMR-М30Х2-24-1900-90-90/180 Количество на модель: 1
РВД20-2SN-TMR-М30Х2-24-1900-90-90/180
1
34

Номер детали на чертеже:

34

РВД

Заводской номер: РВД20.3ZN.05.07H100-1920 Количество на модель: 1
РВД20.3ZN.05.07H100-1920
1
35

Номер детали на чертеже:

35

Рукав высокого давления

Заводской номер: РВД20/TMR-H100-1920-CAM Количество на модель: 1
РВД20/TMR-H100-1920-CAM
1
36

Номер детали на чертеже:

36

РВД

Заводской номер: РВД20.3ZN.05.07H205-1920 Количество на модель: 1
РВД20.3ZN.05.07H205-1920
1
37

Номер детали на чертеже:

37

Рукав высокого давления

Заводской номер: РВД20/TMR-H205-1920-CAM Количество на модель: 1
РВД20/TMR-H205-1920-CAM
1
38

Номер детали на чертеже:

38

Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)

Заводской номер: АВ20-11/ВО8L Количество на модель: 2
АВ20-11/ВО8L
2
