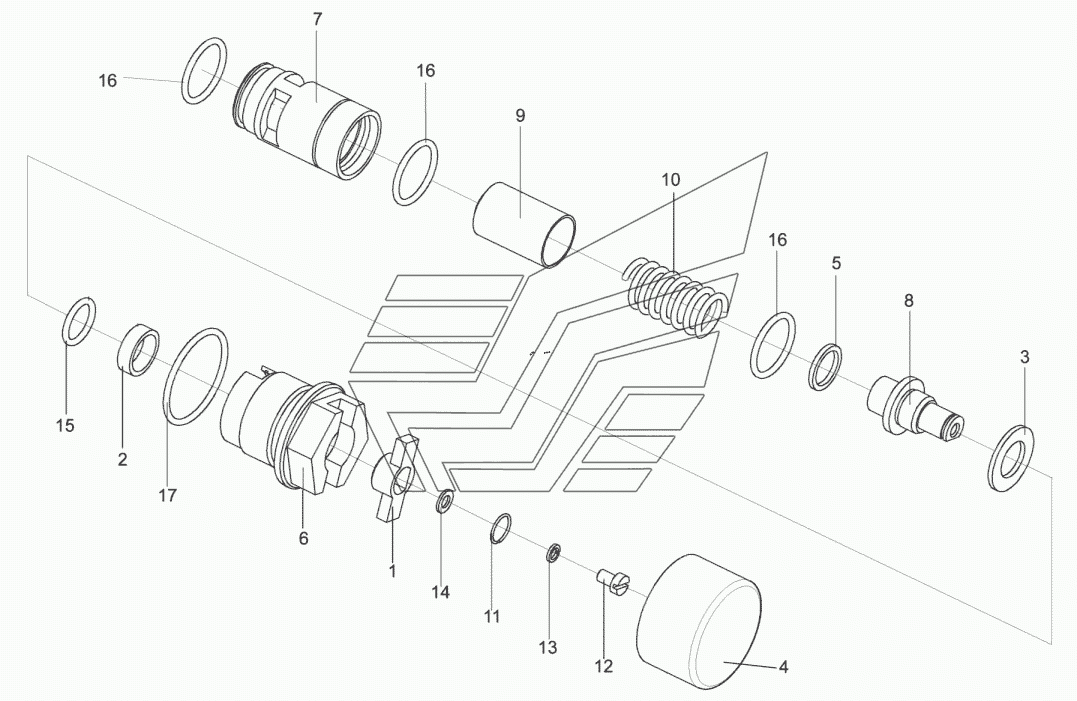

Клапан-сигнализатор УЭС 0603660-01 КВК-800 (FS80-2). Каталог 2010г.

Фильтр напорный КВС-1-0602150 КВК-800 (FS80-2) Клапан приоритетный КВС-1-602240 КВК-800 (FS80-2)

Вид отображения:

Детали справа

По ширине экрана

УЭС0603660-01

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Клапан-сигнализатор

Заводской номер: УЭС0603660-01 Количество на модель: 1

УЭС0603660-01

1

1

Номер детали на чертеже:

1

Втулка

Заводской номер: УЭС0602034 Количество на модель: 1

УЭС0602034

1

2

Номер детали на чертеже:

2

Кольцо

Заводской номер: УЭС0602035 Количество на модель: 1

УЭС0602035

1

3

Номер детали на чертеже:

3

Кольцо

Заводской номер: УЭС0602036 Количество на модель: 1

УЭС0602036

1

4

Номер детали на чертеже:

4

Крышка

Заводской номер: УЭС0602037 Количество на модель: 1

УЭС0602037

1

5

Номер детали на чертеже:

5

Кольцо

Заводской номер: УЭС0602509 Количество на модель: 4

УЭС0602509

4

6

Номер детали на чертеже:

6

Корпус

Заводской номер: УЭС0603644 Количество на модель: 1

УЭС0603644

1

7

Номер детали на чертеже:

7

Седло

Заводской номер: УЭС0603645 Количество на модель: 1

УЭС0603645

1

8

Номер детали на чертеже:

8

Ось

Заводской номер: УЭС0603646 Количество на модель: 1

УЭС0603646

1

9

Номер детали на чертеже:

9

Клапан

Заводской номер: УЭС0603647 Количество на модель: 1

УЭС0603647

1

10

Номер детали на чертеже:

10

Пружина

Заводской номер: УЭС0603648 Количество на модель: 1

УЭС0603648

1

11

Номер детали на чертеже:

11

Кольцо запорное

Заводской номер: УЭС0603649 Количество на модель: 1

УЭС0603649

1

12

Номер детали на чертеже:

12

Винт ВМ5-6gх10-1491

Заводской номер: ВМ5-6gх10-1491 Количество на модель: 1

ВМ5-6gх10-1491

1

13

Номер детали на чертеже:

13

Шайба 5.65Г-6402

Заводской номер: Шайба5.65Г-6402 Количество на модель: 1

Шайба5.65Г-6402

1

14

Номер детали на чертеже:

14

Шайба 5.01-11371

Заводской номер: Шайба5.01-11371 Количество на модель: 1

Шайба5.01-11371

1

15

Номер детали на чертеже:

15

Кольцо 016-020-25-2-2-9833

Заводской номер: 016-020-25-2-2-9833 Количество на модель: 1

016-020-25-2-2-9833

1

015804

Не указан

016-020-25

Код: 015804

Артикул: 016-020-25,

Производитель: Не указан

405612

ВИТЯЗЬ

Ц125*РК 3018

Код: 405612

Артикул: Ц125*РК, 3018

Производитель: ВИТЯЗЬ

405617

ВИТЯЗЬ

Ц125*РК 3064

Код: 405617

Артикул: Ц125*РК, 3064

Производитель: ВИТЯЗЬ

405910

ВИТЯЗЬ

4УТНМ*РК 31141

Код: 405910

Артикул: 4УТНМ*РК, 31141

Производитель: ВИТЯЗЬ

405959

ВИТЯЗЬ

4УТНМ*РК 3114

Код: 405959

Артикул: 4УТНМ*РК, 3114

Производитель: ВИТЯЗЬ

406421

ВИТЯЗЬ

4УТНМ*РК 3112

Код: 406421

Артикул: 4УТНМ*РК, 3112

Производитель: ВИТЯЗЬ

406461

ВИТЯЗЬ

50-15-118хРК 3610

Код: 406461

Артикул: 50-15-118хРК, 3610

Производитель: ВИТЯЗЬ

098071

TRAILER

Ремкомплект 5511-4202009-20 ТЛР 5511-4202009 РК, 5511-4202018

Код: 098071

Артикул: Ремкомплект 5511-4202009-20 ТЛР, 5511-4202009 РК, 5511-4202018

Производитель: TRAILER

858845

БЕЛАРУСЬРЕЗИНОТЕХНИКА

016-020-25-2-2

Код: 858845

Артикул: 016-020-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

16

Номер детали на чертеже:

16

Кольцо 024-028-25-2-2-9833

Заводской номер: 024-028-25-2-2-9833 Количество на модель: 3

024-028-25-2-2-9833

3

018777

Не указан

024-028-25

Код: 018777

Артикул: 024-028-25,

Производитель: Не указан

405910

ВИТЯЗЬ

4УТНМ*РК 31141

Код: 405910

Артикул: 4УТНМ*РК, 31141

Производитель: ВИТЯЗЬ

406421

ВИТЯЗЬ

4УТНМ*РК 3112

Код: 406421

Артикул: 4УТНМ*РК, 3112

Производитель: ВИТЯЗЬ

071428

БЕЛАРУСЬРЕЗИНОТЕХНИКА

024-028-25-2-2

Код: 071428

Артикул: 024-028-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

17

Номер детали на чертеже:

17

Кольцо 038-042-25-2-2-9833

Заводской номер: 038-042-25-2-2-9833 Количество на модель: 1

038-042-25-2-2-9833

1
