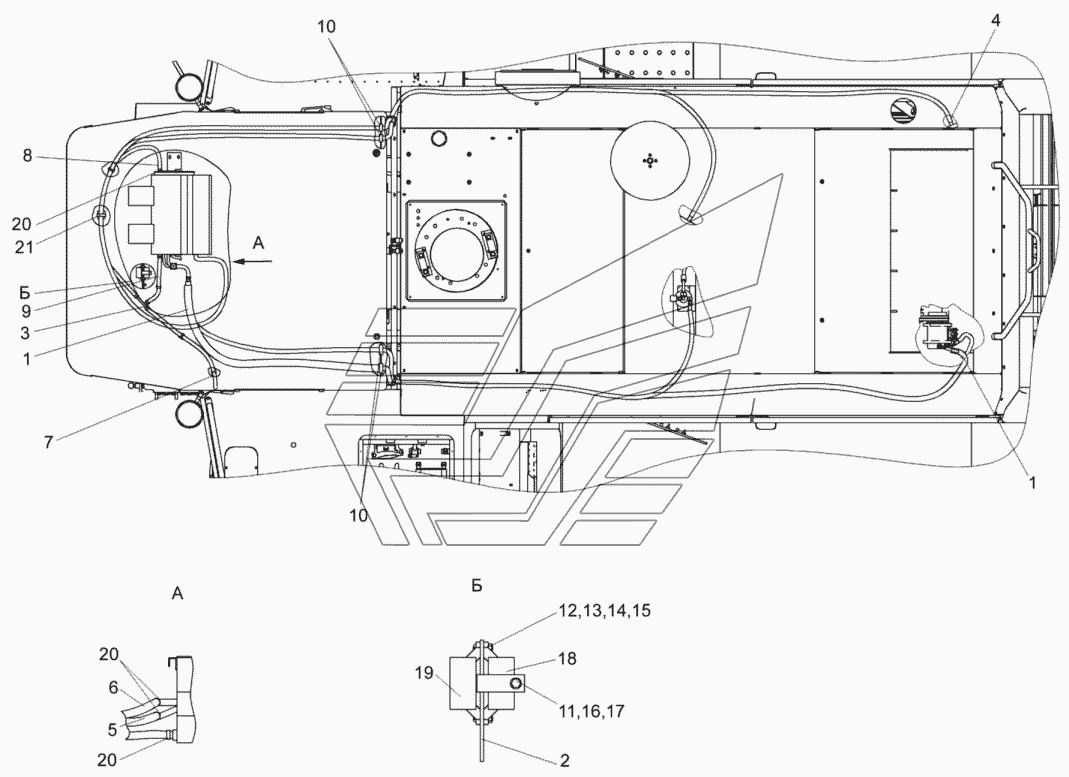

Установка климатическая КВС-2-0121000А (вид сверху) КВК-800 (FS80-2). Каталог 2010г.

Установка климатическая КВС-2-0121000А (вид слева) КВК-800 (FS80-2) Площадка управления КВС-2-0129000А КВК-800 (FS80-2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка климатическая

Заводской номер: КВС-2-0121000А Количество на модель: 1
КВС-2-0121000А
1
1

Номер детали на чертеже:

1

Шланг

Заводской номер: КВС-2-0121040А Количество на модель: 1
КВС-2-0121040А
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-7-0113010 Количество на модель: 1
КЗК-7-0113010
1
3

Номер детали на чертеже:

3

Тройник

Заводской номер: УЭС-7-0203160 Количество на модель: 1
УЭС-7-0203160
1
4

Номер детали на чертеже:

4

Шланг

Заводской номер: КВС-2-0121001 Количество на модель: 1
КВС-2-0121001
1
5

Номер детали на чертеже:

5

Шланг

Заводской номер: КВС-2-0121002 Количество на модель: 1
КВС-2-0121002
1
6

Номер детали на чертеже:

6

Шланг

Заводской номер: КВС-2-0121003 Количество на модель: 1
КВС-2-0121003
1
7

Номер детали на чертеже:

7

Шланг

Заводской номер: КВС-2-0121004 Количество на модель: 1
КВС-2-0121004
1
8

Номер детали на чертеже:

8

Шланг

Заводской номер: КВС-2-0121005 Количество на модель: 1
КВС-2-0121005
1
9

Номер детали на чертеже:

9

Шланг

Заводской номер: КВС-2-0121006 Количество на модель: 1
КВС-2-0121006
1
10

Номер детали на чертеже:

10

Втулка

Заводской номер: КГС0120032-01 Количество на модель: 4
КГС0120032-01
4
11

Номер детали на чертеже:

11

Болт М8-6gх25-7796

Заводской номер: БолтМ8-6gх25-7796 Количество на модель: 14
БолтМ8-6gх25-7796
14
12

Номер детали на чертеже:

12

Винт В.М6-6gх25-17473

Заводской номер: В.М6-6gх25-17473 Количество на модель: 2
В.М6-6gх25-17473
2
13

Номер детали на чертеже:

13

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 6
ГайкаМ6-6G-5915
6
14

Номер детали на чертеже:

14

Шайба 6.65Г-6402

Заводской номер: Шайба6.65Г-6402 Количество на модель: 8
Шайба6.65Г-6402
8
15

Номер детали на чертеже:

15

Шайба

Заводской номер: ШайбаА6.01-6958 Количество на модель: 9
ШайбаА6.01-6958
9
16

Номер детали на чертеже:

16

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 14
Шайба8Т.65Г-6402
14
17

Номер детали на чертеже:

17

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 14
ШайбаС.8.01-11371
14
18

Номер детали на чертеже:

18

Блок электронный

Заводской номер: Н11-003-416 Количество на модель: 1
Н11-003-416
1
19

Номер детали на чертеже:

19

Панель управления

Заводской номер: Н11-004-477 Количество на модель: 1
Н11-004-477
1
20

Номер детали на чертеже:

20

Хомут червячный

Заводской номер: TORRO16-27/9C7W2 Количество на модель: 11
TORRO16-27/9C7W2
11
21

Номер детали на чертеже:

21

Лента стяжная

Заводской номер: 4-0160975-2 Количество на модель: 8
4-0160975-2
8
Установка климатическая КВС-2-0121000А (вид слева) КВК-800 (FS80-2) Площадка управления КВС-2-0129000А КВК-800 (FS80-2)
