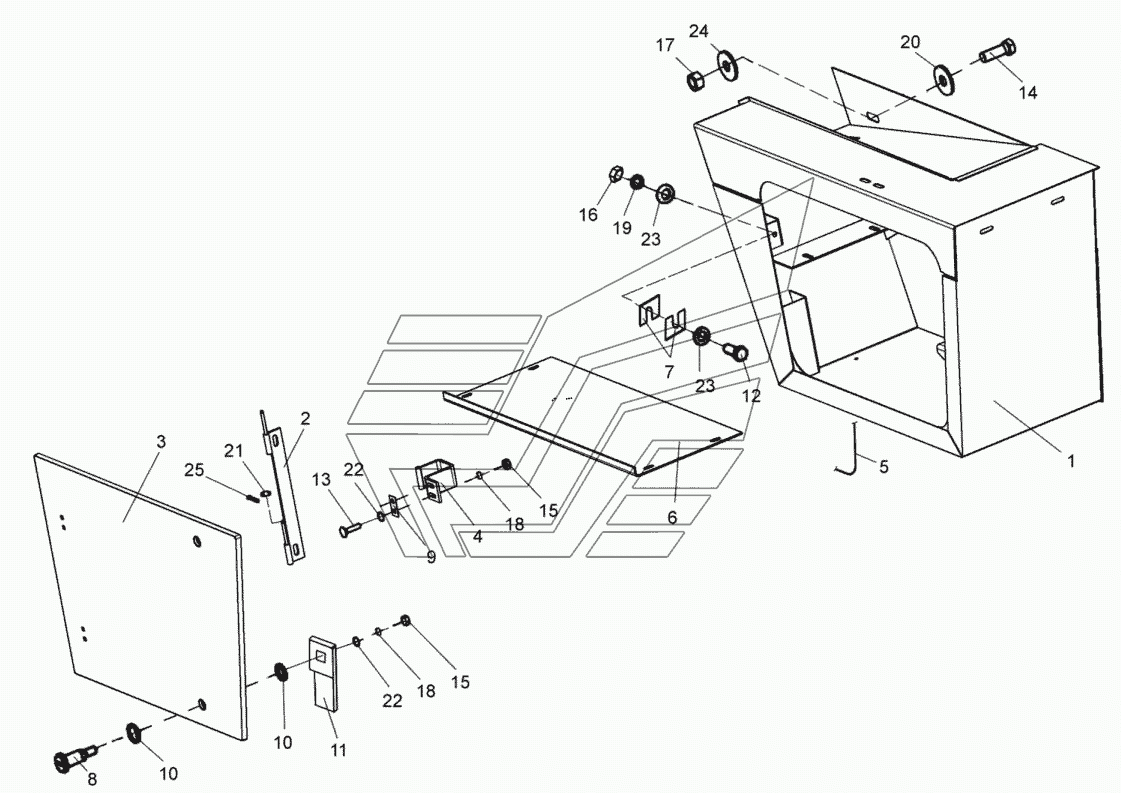

Ящик инструментальный КВС-1-0172000 КВК-800 (FS80-2). Каталог 2010г.

Установка настилов и ограждений КВС-2-0169000 КВК-800 (FS80-2) Ящик гидроблока КВС-1-0173000 КВК-800 (FS80-2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Ящик инструментальный

Заводской номер: КВС-1-0172000 Количество на модель: 1
КВС-1-0172000
1

Номер детали на чертеже:

Шарнир

Заводской номер: КВС-1-0172090 Количество на модель: 1
КВС-1-0172090
1
1

Номер детали на чертеже:

1

Корпус

Заводской номер: КВС-1-0172010 Количество на модель: 1
КВС-1-0172010
1
2

Номер детали на чертеже:

2

Опора

Заводской номер: КВС-1-0172060 Количество на модель: 1
КВС-1-0172060
1
3

Номер детали на чертеже:

3

Дверь

Заводской номер: КВС-1-0172070 Количество на модель: 1
КВС-1-0172070
1
4

Номер детали на чертеже:

4

Скоба

Заводской номер: СЭУ-3-1000540А Количество на модель: 1
СЭУ-3-1000540А
1
5

Номер детали на чертеже:

5

Уплотнитель

Заводской номер: КВС-1-0172001 Количество на модель: 1
КВС-1-0172001
1
6

Номер детали на чертеже:

6

Полка

Заводской номер: КВС-1-0172418 Количество на модель: 1
КВС-1-0172418
1
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: КВС-1-0172424 Количество на модель: 4
КВС-1-0172424
4
8

Номер детали на чертеже:

8

Палец

Заводской номер: СЭУ-3-1000608Б Количество на модель: 2
СЭУ-3-1000608Б
2
9

Номер детали на чертеже:

9

Планка

Заводской номер: ПКК0135404А Количество на модель: 2
ПКК0135404А
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: УЭС1000001 Количество на модель: 4
УЭС1000001
4
11

Номер детали на чертеже:

11

Фиксатор

Заводской номер: УЭС1000507 Количество на модель: 2
УЭС1000507
2
12

Номер детали на чертеже:

12

Болт М8-6gх20-7796

Заводской номер: БолтМ8-6gх20-7796 Количество на модель: 6
БолтМ8-6gх20-7796
6
13

Номер детали на чертеже:

13

Болт М12-6gх30-7796

Заводской номер: БолтМ12-6gх30-7796 Количество на модель: 5
БолтМ12-6gх30-7796
5
14

Номер детали на чертеже:

14

Болт М6-6gх25-7802

Заводской номер: БолтМ6-6gх25-7802 Количество на модель: 4
БолтМ6-6gх25-7802
4
15

Номер детали на чертеже:

15

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 6
ГайкаМ6-6G-5915
6
16

Номер детали на чертеже:

16

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 4
ГайкаМ8-6G-5915
4
17

Номер детали на чертеже:

17

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 5
ГайкаМ12-6G-5915
5
18

Номер детали на чертеже:

18

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 6
Шайба6Т.65Г-6402
6
19

Номер детали на чертеже:

19

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 6
Шайба8Т.65Г-6402
6
20

Номер детали на чертеже:

20

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 5
Шайба12Т.65Г-6402
5
21

Номер детали на чертеже:

21

Шайба С.5.01-11371

Заводской номер: ШайбаС.5.01-11371 Количество на модель: 1
ШайбаС.5.01-11371
1
22

Номер детали на чертеже:

22

Шайба С.6х1, 6.01-11371

Заводской номер: ШайбаС.6х1,6.01-11371 Количество на модель: 6
ШайбаС.6х1,6.01-11371
6
23

Номер детали на чертеже:

23

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 10
ШайбаС.8.01-11371
10
24

Номер детали на чертеже:

24

Шайба С12.01-11371

Заводской номер: ШайбаС12.01-11371 Количество на модель: 5
ШайбаС12.01-11371
5
25

Номер детали на чертеже:

25

Шплинт 2х12-397

Заводской номер: Шплинт2х12-397 Количество на модель: 1
Шплинт2х12-397
1
