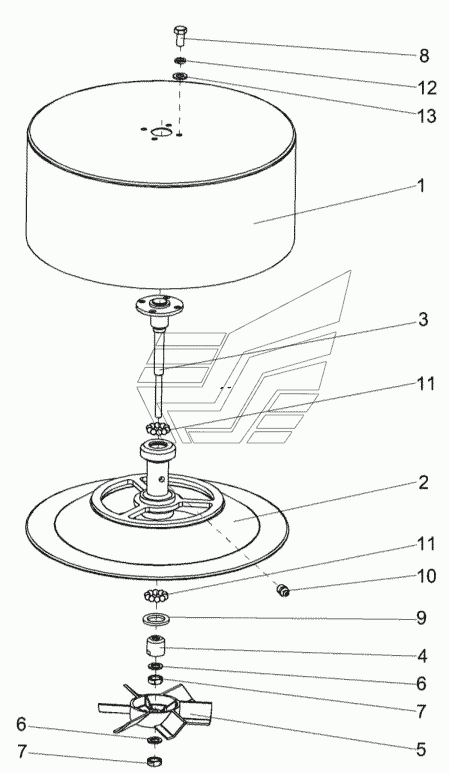

Воздухозаборник вращающийся КВС-1-0153000 КВК-800 (FS80-2). Каталог 2010г.

Капот верхний КВС-2-0162000 КВК-800 (FS80-2) Установка настилов и ограждений КВС-2-0169000 КВК-800 (FS80-2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Воздухозаборник вращающийся

Заводской номер: КВС-1-0153000 Количество на модель: 1
КВС-1-0153000
1

Номер детали на чертеже:

Ступица

Заводской номер: КВС-1-0153020 Количество на модель: 1
КВС-1-0153020
1
1

Номер детали на чертеже:

1

Воздухозаборник

Заводской номер: КВС-1-0153010 Количество на модель: 1
КВС-1-0153010
1
2

Номер детали на чертеже:

2

Корпус

Заводской номер: КВС-1-0153030 Количество на модель: 1
КВС-1-0153030
1
3

Номер детали на чертеже:

3

Вал

Заводской номер: КВС-1-0153060 Количество на модель: 1
КВС-1-0153060
1
4

Номер детали на чертеже:

4

Конус

Заводской номер: КВС-1-0153605 Количество на модель: 1
КВС-1-0153605
1
5

Номер детали на чертеже:

5

Турбина воздушная

Заводской номер: 31-1290-2 Количество на модель: 1
31-1290-2
1
6

Номер детали на чертеже:

6

Прокладка

Заводской номер: 72-12118-00 Количество на модель: 2
72-12118-00
2
7

Номер детали на чертеже:

7

Контргайка

Заводской номер: 72-12163-00 Количество на модель: 2
72-12163-00
2
8

Номер детали на чертеже:

8

Болт М8-6gх16-7796

Заводской номер: БолтМ8-6gх16-7796 Количество на модель: 4
БолтМ8-6gх16-7796
4
9

Номер детали на чертеже:

9

Кольцо СТ 40х28х4-288

Заводской номер: СТ40х28х4-288 Количество на модель: 1
СТ40х28х4-288
1
10

Номер детали на чертеже:

10

Масленка

Заводской номер: 1.2-19853 Количество на модель: 1
1.2-19853
1
11

Номер детали на чертеже:

11

Шарик 9,525-20-3722

Заводской номер: Шарик9,525-20-3722 Количество на модель: 20
Шарик9,525-20-3722
20
12

Номер детали на чертеже:

12

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 4
Шайба8Т.65Г-6402
4
13

Номер детали на чертеже:

13

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 4
ШайбаС.8.01-11371
4
