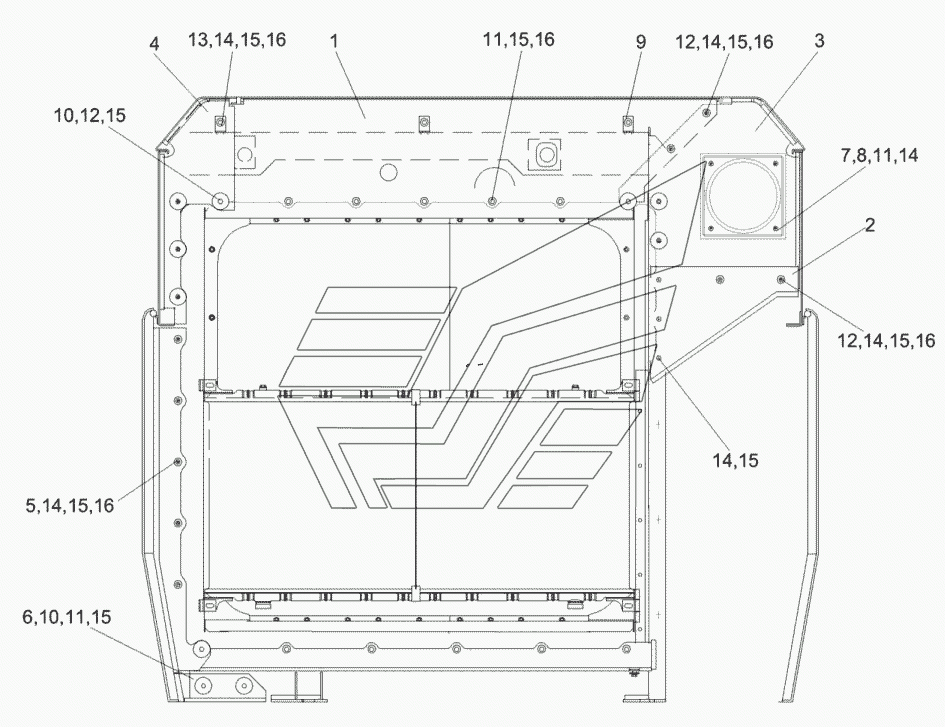

Установка щитов КВС-2-0156000Б КВК-800 (FS80-2). Каталог 2010г.

Стакан КВС-1-0151070 КВК-800 (FS80-2) Установка блока радиаторов КВС-2-0152000А КВК-800 (FS80-2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка щитов

Заводской номер: КВС-2-0156000Б Количество на модель: 1
КВС-2-0156000Б
1
1

Номер детали на чертеже:

1

Щит верхний

Заводской номер: КВС-2-0156100А-01 Количество на модель: 1
КВС-2-0156100А-01
1
2

Номер детали на чертеже:

2

Щит левый

Заводской номер: КВС-2-0156110А Количество на модель: 1
КВС-2-0156110А
1
3

Номер детали на чертеже:

3

Щит левый

Заводской номер: КВС-2-0156120А Количество на модель: 1
КВС-2-0156120А
1
4

Номер детали на чертеже:

4

Щит правый

Заводской номер: КВС-2-0156130А Количество на модель: 1
КВС-2-0156130А
1
5

Номер детали на чертеже:

5

Щит правый

Заводской номер: КВС-2-0156140Б Количество на модель: 1
КВС-2-0156140Б
1
6

Номер детали на чертеже:

6

Щит нижний

Заводской номер: КВС-2-0156160А Количество на модель: 1
КВС-2-0156160А
1
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: КВС-1-0156001 Количество на модель: 1
КВС-1-0156001
1
8

Номер детали на чертеже:

8

Прижим

Заводской номер: КВС-1-0156401 Количество на модель: 1
КВС-1-0156401
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: КВС-1-0156402 Количество на модель: 3
КВС-1-0156402
3
10

Номер детали на чертеже:

10

Шайба

Заводской номер: КВС-1-0156404 Количество на модель: 13
КВС-1-0156404
13
11

Номер детали на чертеже:

11

Болт М8-6gх16-7796

Заводской номер: БолтМ8-6gх16-7796 Количество на модель: 10
БолтМ8-6gх16-7796
10
12

Номер детали на чертеже:

12

Болт М8-6gх20-7796

Заводской номер: БолтМ8-6gх20-7796 Количество на модель: 9
БолтМ8-6gх20-7796
9
13

Номер детали на чертеже:

13

Болт М8-6gх25-7796

Заводской номер: БолтМ8-6gх25-7796 Количество на модель: 4
БолтМ8-6gх25-7796
4
14

Номер детали на чертеже:

14

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 29
ГайкаМ8-6G-5915
29
15

Номер детали на чертеже:

15

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 31
Шайба8Т.65Г-6402
31
16

Номер детали на чертеже:

16

Шайба

Заводской номер: ШайбаА8.01-6958 Количество на модель: 34
ШайбаА8.01-6958
34
