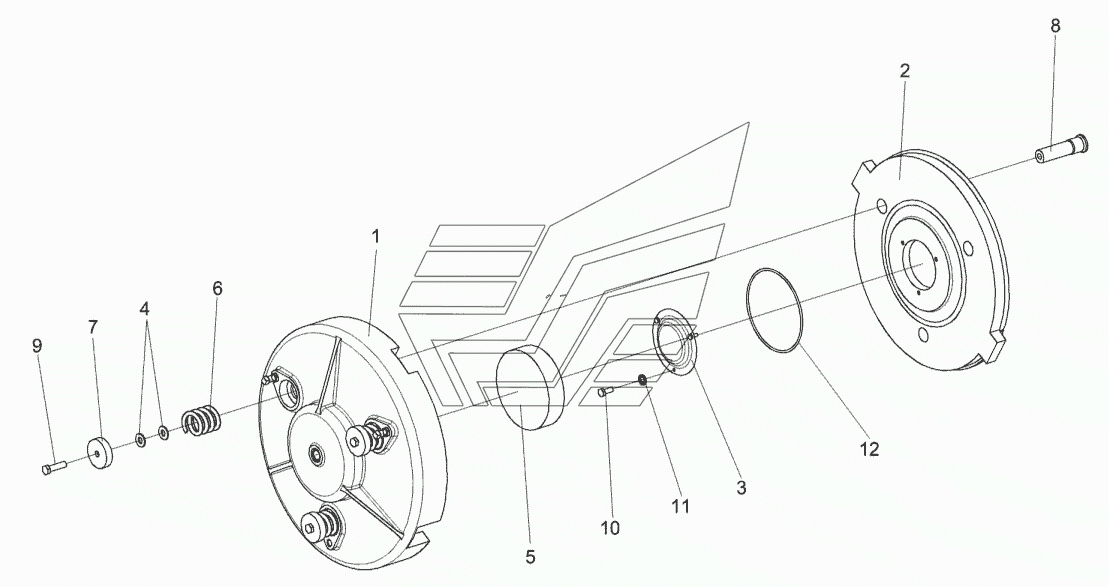

Механизм нажимной КВС-1-0151020 КВК-800 (FS80-2). Каталог 2010г.

Корпус КВС-2-0151010А КВК-800 (FS80-2) Стакан КВС-1-0151070 КВК-800 (FS80-2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Механизм нажимной

Заводской номер: КВС-1-0151020 Количество на модель: 1
КВС-1-0151020
1
1

Номер детали на чертеже:

1

Крышка

Заводской номер: КВС-1-0151107А Количество на модель: 1
КВС-1-0151107А
1
2

Номер детали на чертеже:

2

Диск

Заводской номер: КВС-1-0151030 Количество на модель: 1
КВС-1-0151030
1
2

Номер детали на чертеже:

2

Диск нажимной

Заводской номер: КВС-1-0151201 Количество на модель: 1
КВС-1-0151201
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: КВС-1-0151402 Количество на модель: 1
КВС-1-0151402
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: КВС-1-0151403 Количество на модель: 6
КВС-1-0151403
6
5

Номер детали на чертеже:

5

Поршень

Заводской номер: КВС-1-0151601 Количество на модель: 1
КВС-1-0151601
1
6

Номер детали на чертеже:

6

Пружина

Заводской номер: КВС-1-0151603 Количество на модель: 3
КВС-1-0151603
3
7

Номер детали на чертеже:

7

Тарелка

Заводской номер: КВС-1-0151606 Количество на модель: 3
КВС-1-0151606
3
8

Номер детали на чертеже:

8

Палец

Заводской номер: КВС-1-0151608 Количество на модель: 3
КВС-1-0151608
3
9

Номер детали на чертеже:

9

Болт М12-6gх45-7796

Заводской номер: БолтМ12-6gх45-7796 Количество на модель: 3
БолтМ12-6gх45-7796
3
10

Номер детали на чертеже:

10

Болт М6-6gх16-7798

Заводской номер: БолтМ6-6gх16-7798 Количество на модель: 3
БолтМ6-6gх16-7798
3
11

Номер детали на чертеже:

11

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 3
Шайба6Т.65Г-6402
3
12

Номер детали на чертеже:

12

Кольцо круглого сечения

Заводской номер: 165,00-4,0072NBR872 Количество на модель: 1
165,00-4,0072NBR872
1
