Каретка КВК 0116010 КВК-6025. Каталог 2015г.

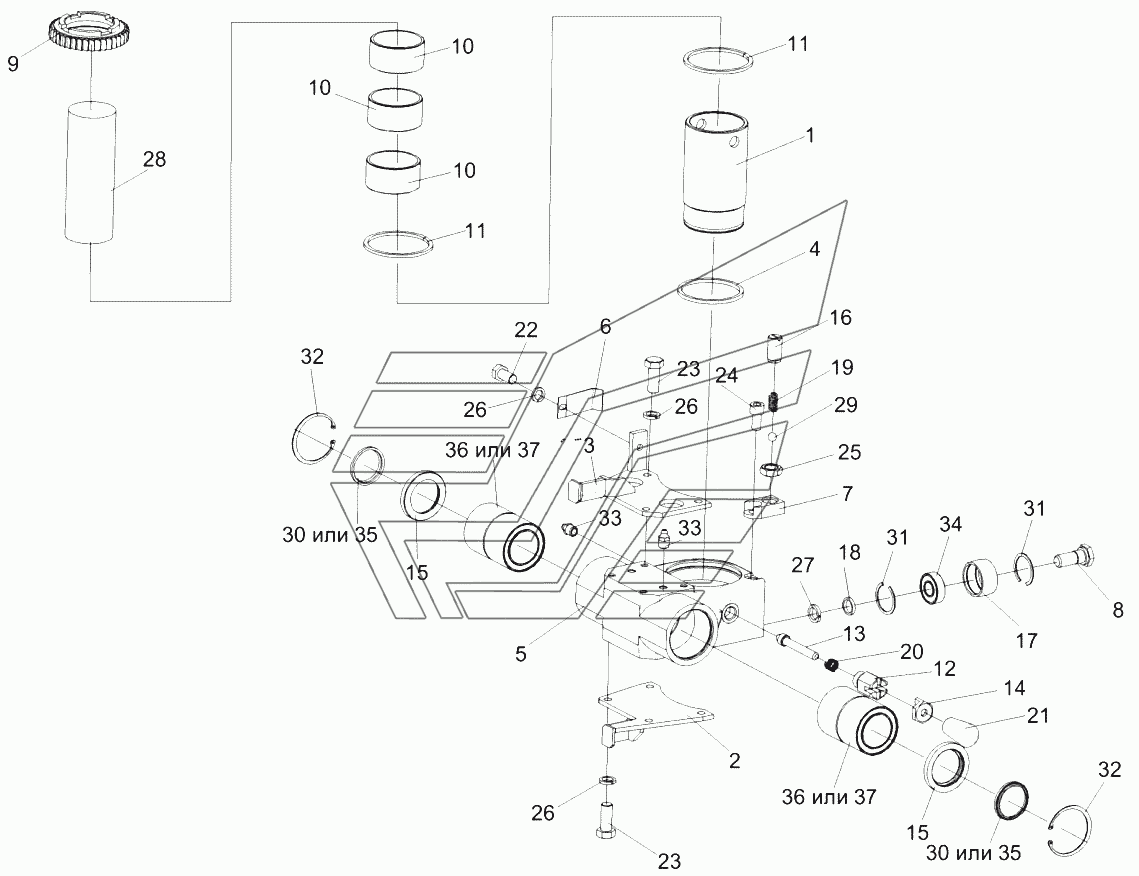

Устройство заточное КСК-6025-0155000 КВК-6025 Привод каретки КВК 0116010 КВК-6025

Вид отображения:

Детали справа

По ширине экрана

КВК0116010

КВС-1-0116150

КВС-1-0116160

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Каретка

Заводской номер: КВК0116010 Количество на модель: 1

КВК0116010

1

Номер детали на чертеже:

Устройство стопорное

Заводской номер: КВС-1-0116150 Количество на модель: 1

КВС-1-0116150

1

Номер детали на чертеже:

Фиксатор

Заводской номер: КВС-1-0116160 Количество на модель: 1

КВС-1-0116160

1

1

Номер детали на чертеже:

1

Втулка резьбовая

Заводской номер: КВК0116140 Количество на модель: 1

КВК0116140

1

2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КВК0116170 Количество на модель: 1

КВК0116170

1

3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КВК0116180 Количество на модель: 1

КВК0116180

1

4

Номер детали на чертеже:

4

Лента

Заводской номер: КВК0116004 Количество на модель: 1

КВК0116004

1

5

Номер детали на чертеже:

5

Каретка

Заводской номер: КВК0116301 Количество на модель: 1

КВК0116301

1

6

Номер детали на чертеже:

6

Прижим

Заводской номер: КВК0116415 Количество на модель: 1

КВК0116415

1

7

Номер детали на чертеже:

7

Планка

Заводской номер: КВК0116416 Количество на модель: 1

КВК0116416

1

8

Номер детали на чертеже:

8

Болт

Заводской номер: КВК0116614 Количество на модель: 1

КВК0116614

1

9

Номер детали на чертеже:

9

Колесо храповое

Заводской номер: КВК0116625 Количество на модель: 1

КВК0116625

1

10

Номер детали на чертеже:

10

Втулка

Заводской номер: КВК0116804 Количество на модель: 1

КВК0116804

1

11

Номер детали на чертеже:

11

Кольцо

Заводской номер: КВК0116808 Количество на модель: 1

КВК0116808

1

12

Номер детали на чертеже:

12

Корпус

Заводской номер: КВС-1-0116604 Количество на модель: 1

КВС-1-0116604

1

13

Номер детали на чертеже:

13

Фиксатор

Заводской номер: КВС-1-0116605 Количество на модель: 1

КВС-1-0116605

1

14

Номер детали на чертеже:

14

Гайка

Заводской номер: КВС-1-0116606 Количество на модель: 1

КВС-1-0116606

1

15

Номер детали на чертеже:

15

Обойма

Заводской номер: КВС-1-0116613 Количество на модель: 2

КВС-1-0116613

2

16

Номер детали на чертеже:

16

Винт

Заводской номер: КВС-1-0116617 Количество на модель: 1

КВС-1-0116617

1

17

Номер детали на чертеже:

17

Обойма

Заводской номер: КВС-1-0116624 Количество на модель: 1

КВС-1-0116624

1

18

Номер детали на чертеже:

18

Втулка

Заводской номер: КВС-1-0116806 Количество на модель: 1

КВС-1-0116806

1

19

Номер детали на чертеже:

19

Пружина

Заводской номер: АМ17.30.603 Количество на модель: 1

АМ17.30.603

1

20

Номер детали на чертеже:

20

Пружина

Заводской номер: РСМ10.09.09.637 Количество на модель: 1

РСМ10.09.09.637

1

21

Номер детали на чертеже:

21

Ручка

Заводской номер: УЭС0300053 Количество на модель: 1

УЭС0300053

1

22

Номер детали на чертеже:

22

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6ex16-7796 Количество на модель: 1

БолтМ8-6ex16-7796

1

23

Номер детали на чертеже:

23

Болт М8-6ex20-7796

Заводской номер: БолтМ8-6ex20-7796 Количество на модель: 8

БолтМ8-6ex20-7796

8

24

Номер детали на чертеже:

24

Винт М10-6eх20-11738

Заводской номер: ВинтМ10-6ex20-11738 Количество на модель: 1

ВинтМ10-6ex20-11738

1

25

Номер детали на чертеже:

25

Гайка М16x1,5-6G-2526

Заводской номер: ГайкаМ16x1,5-6G-2526 Количество на модель: 1

ГайкаМ16x1,5-6G-2526

1

26

Номер детали на чертеже:

26

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 4

Шайба8Т.65Г-6402

4

27

Номер детали на чертеже:

27

Шайба 14Т.65Г-6402

Заводской номер: Шайба14Т.65Г-6402 Количество на модель: 1

Шайба14Т.65Г-6402

1

28

Номер детали на чертеже:

28

Камень заточной

Заводской номер: 001312442.0 Количество на модель: 1

001312442.0

1

29

Номер детали на чертеже:

29

Шарик 9,525-100-3722

Заводской номер: Шарик9,525-100-3722 Количество на модель: 1

Шарик9,525-100-3722

1

30

Номер детали на чертеже:

30

Грязесъемник

Заводской номер: 2-50-24811 Количество на модель: 2

2-50-24811

2

31

Номер детали на чертеже:

31

Кольцо

Заводской номер: В35-13941 Количество на модель: 2

В35-13941

2

32

Номер детали на чертеже:

32

Кольцо В75-13943

Заводской номер: В75-13943 Количество на модель: 2

В75-13943

2

33

Номер детали на чертеже:

33

Масленка

Заводской номер: 1.2-19853 Количество на модель: 3

1.2-19853

3

34

Номер детали на чертеже:

34

Подшипник 80202С17-7242

Заводской номер: 80202С17-7242 Количество на модель: 1

80202С17-7242

1

35

Номер детали на чертеже:

35

Грязесъемник

Заводской номер: 2-50105.072.12.025-01 Количество на модель: 2

2-50105.072.12.025-01

2

36

Номер детали на чертеже:

36

Подшипник KB50-PP-AS

Заводской номер: KB50-PP-AS Количество на модель: 2

KB50-PP-AS

2

37

Номер детали на чертеже:

37

Подшипник LBCR 50 A-2LS

Заводской номер: LBCR50A-2LS Количество на модель: 2

LBCR50A-2LS

2
