Установка электрооборудования измельчителя КСК-6025-0721000 КВК-6025. Каталог 2015г.

Установка электрооборудования измельчителя КСК-6025-0721000 КВК-6025 Установка электрооборудования измельчителя КСК-6025-0721000 КВК-6025

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

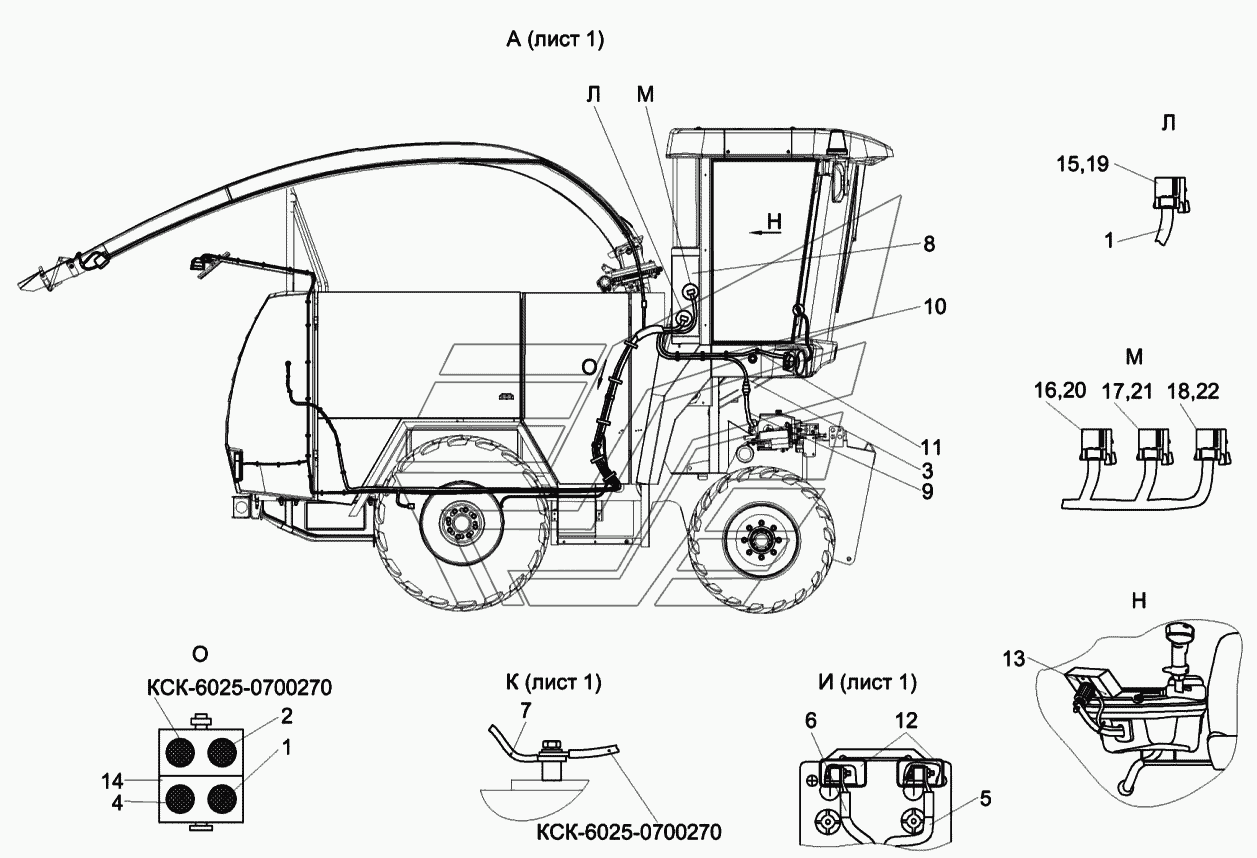

Установка электрооборудования измельчителя

Заводской номер: КСК-6025-0721000 Количество на модель: 1
КСК-6025-0721000
1
1

Номер детали на чертеже:

1

Жгут питания

Заводской номер: КСК-6025-0700250 Количество на модель: 1
КСК-6025-0700250
1
2

Номер детали на чертеже:

2

Жгут датчиков

Заводской номер: КСК-6025-0700320 Количество на модель: 1
КСК-6025-0700320
1
3

Номер детали на чертеже:

3

Жгут питающего аппарата промежуточный

Заводской номер: КСК-6025-0700390 Количество на модель: 1
КСК-6025-0700390
1
4

Номер детали на чертеже:

4

Жгут задних фонарей

Заводской номер: КСК-6025-0700520 Количество на модель: 1
КСК-6025-0700520
1
5

Номер детали на чертеже:

5

Жгут выключателя массы

Заводской номер: КСК-6025-0700560 Количество на модель: 1
КСК-6025-0700560
1
6

Номер детали на чертеже:

6

Жгут аккумуляторов промежуточный

Заводской номер: КСК-6025-0700580 Количество на модель: 1
КСК-6025-0700580
1
7

Номер детали на чертеже:

7

Жгут массы

Заводской номер: КСК-6025-0700590 Количество на модель: 1
КСК-6025-0700590
1
8

Номер детали на чертеже:

8

Блок реле

Заводской номер: КСК-6025-0700890 Количество на модель: 1
КСК-6025-0700890
1
9

Номер детали на чертеже:

9

Жгут питающего аппарата

Заводской номер: КСК-6025-0701080 Количество на модель: 1
КСК-6025-0701080
1
10

Номер детали на чертеже:

10

Хомут

Заводской номер: КВС-1-0700800 Количество на модель: 3
КВС-1-0700800
3
11

Номер детали на чертеже:

11

Хомут

Заводской номер: КЗР0700800-02 Количество на модель: 16
КЗР0700800-02
16
12

Номер детали на чертеже:

12

Чехол аккумуляторного наконечника

Заводской номер: УЭС0700041 Количество на модель: 4
УЭС0700041
4
13

Номер детали на чертеже:

13

Блок терминальный графический

Заводской номер: БТГ.09 Количество на модель: 1
БТГ.09
1
14

Номер детали на чертеже:

14

Зажим

Заводской номер: 325/25PPH Количество на модель: 4
325/25PPH
4
15

Номер детали на чертеже:

15

Колодка гнездовая

Заводской номер: 1-0967621-2 Количество на модель: 1
1-0967621-2
1
16

Номер детали на чертеже:

16

Колодка гнездовая

Заводской номер: 1-0967622-1 Количество на модель: 1
1-0967622-1
1
17

Номер детали на чертеже:

17

Колодка гнездовая

Заводской номер: 1-0967624-1 Количество на модель: 1
1-0967624-1
1
18

Номер детали на чертеже:

18

Колодка гнездовая

Заводской номер: 1-0967625-4 Количество на модель: 1
1-0967625-4
1
19

Номер детали на чертеже:

19

Фиксатор

Заводской номер: 0-0967631-1 Количество на модель: 1
0-0967631-1
1
20

Номер детали на чертеже:

20

Фиксатор

Заводской номер: 0-0967632-1 Количество на модель: 1
0-0967632-1
1
21

Номер детали на чертеже:

21

Фиксатор

Заводской номер: 0-0967634-1 Количество на модель: 1
0-0967634-1
1
22

Номер детали на чертеже:

22

Фиксатор

Заводской номер: 0-0967635-1 Количество на модель: 1
0-0967635-1
1
Установка электрооборудования измельчителя КСК-6025-0721000 КВК-6025 Установка электрооборудования измельчителя КСК-6025-0721000 КВК-6025
