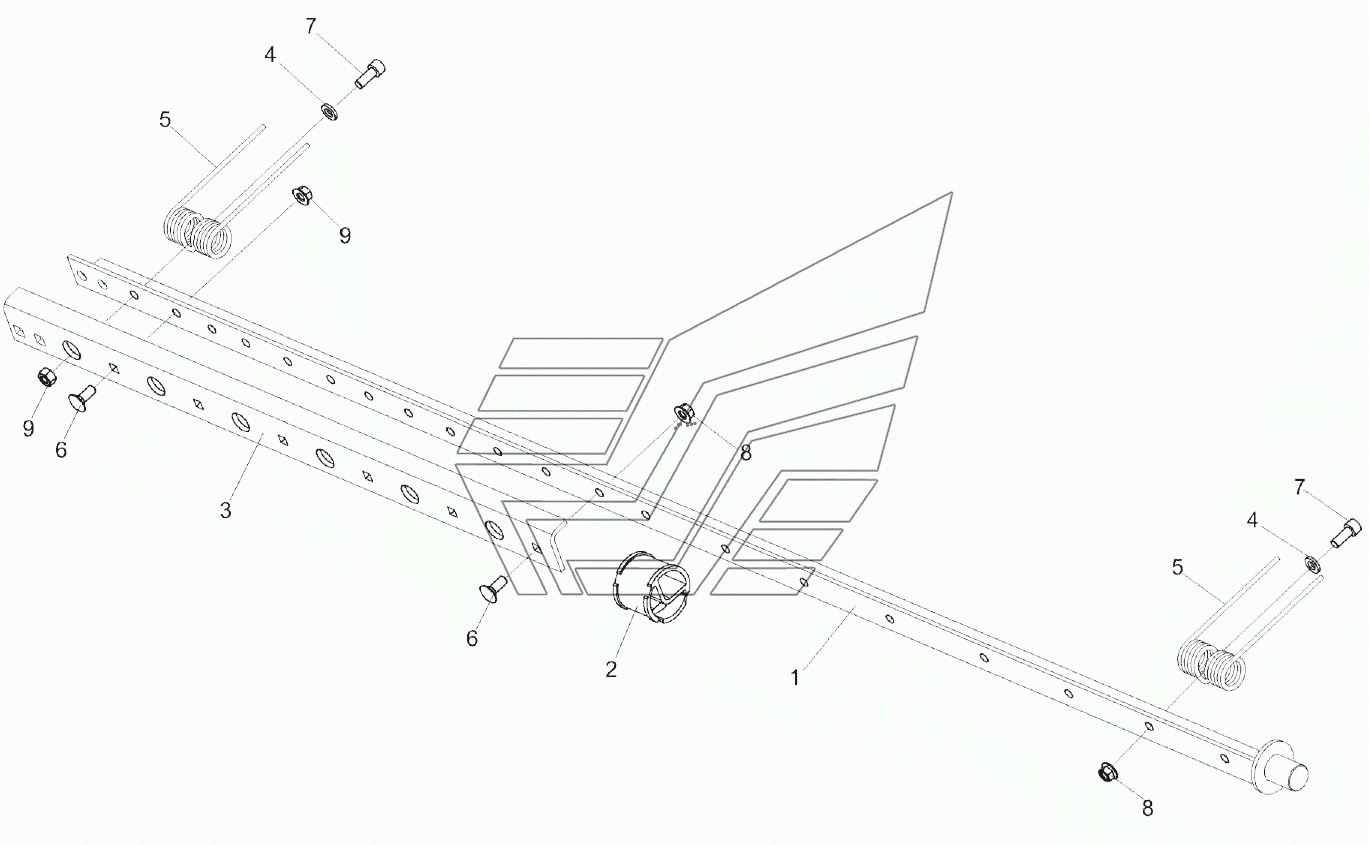

Граблина КВК-1-0903030 КВК-1-0900000. Каталог 2018г.

Устройство подбирающее КВК-1-0903000-01 КВК-1-0900000 Граблина КВК-1-0903030-01 КВК-1-0900000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Граблина

Заводской номер: КВК-1-0903030 Количество на модель: 4
КВК-1-0903030
4
1

Номер детали на чертеже:

1

Державка

Заводской номер: КВК-1-0903040 Количество на модель: 1
КВК-1-0903040
1
2

Номер детали на чертеже:

2

Опора

Заводской номер: КВС-4-3903002 Количество на модель: 1
КВС-4-3903002
1
3

Номер детали на чертеже:

3

Жесткость

Заводской номер: КВС-4-3903427А-01 Количество на модель: 1
КВС-4-3903427А-01
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: КВС-4-3903428 Количество на модель: 14
КВС-4-3903428
14
5

Номер детали на чертеже:

5

Зуб пружинный

Заводской номер: КВС-4-3903601 Количество на модель: 14
КВС-4-3903601
14
6

Номер детали на чертеже:

6

Болт М10-6eх25-7802

Заводской номер: БолтМ10-6eх25-7802 Количество на модель: 6
БолтМ10-6eх25-7802
6
7

Номер детали на чертеже:

7

Винт М10-6eх25-11738

Заводской номер: ВинтМ10-6eх25-11738 Количество на модель: 14
ВинтМ10-6eх25-11738
14
8

Номер детали на чертеже:

8

Гайка

Заводской номер: ГайкаМ10-8-А-А3G Количество на модель: 14
ГайкаМ10-8-А-А3G
14
9

Номер детали на чертеже:

9

Гайка М10-10 DIN 980

Заводской номер: ГайкаМ10-10DIN980 Количество на модель: 6
ГайкаМ10-10DIN980
6
