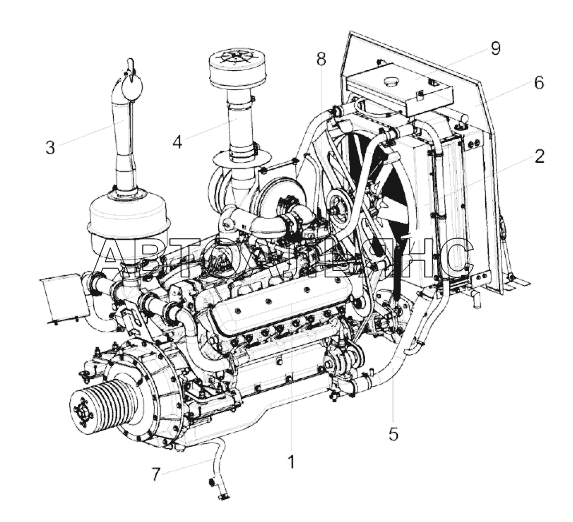

Установка двигателя КГС-3-0116000 (общий вид) КСК-600А. Каталог 2020г.

Гидроцилиндр ПКК 0113200-06 КСК-600А Установка двигателя КГС-3-0116000 (лист 1) КСК-600А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: КГС-3-0116000 Количество на модель: 1
КГС-3-0116000
1
1

Номер детали на чертеже:

1

Двигатель

Заводской номер: КГС-3-0116010 Количество на модель: 1
КГС-3-0116010
1
2

Номер детали на чертеже:

2

Блок радиаторов

Заводской номер: КГС-3-0116050 Количество на модель: 1
КГС-3-0116050
1
3

Номер детали на чертеже:

3

Установка глушителя

Заводской номер: КГС-3-0116060 Количество на модель: 1
КГС-3-0116060
1
4

Номер детали на чертеже:

4

Установка воздухоочистителя

Заводской номер: КГС-3-0116080 Количество на модель: 1
КГС-3-0116080
1
5

Номер детали на чертеже:

5

Установка труб

Заводской номер: КГС-3-0116100 Количество на модель: 1
КГС-3-0116100
1
6

Номер детали на чертеже:

6

Установка уплотнений

Заводской номер: КГС-3-0116110 Количество на модель: 1
КГС-3-0116110
1
7

Номер детали на чертеже:

7

Установка сливных рукавов

Заводской номер: КГС-3-0116180 Количество на модель: 1
КГС-3-0116180
1
8

Номер детали на чертеже:

8

Установка электрооборудования моторной установки

Заводской номер: КГС-3-0726000А Количество на модель: 1
КГС-3-0726000А
1
9

Номер детали на чертеже:

9

Установка бачка расширительного

Заводской номер: КГС 0116630 Количество на модель: 1
КГС 0116630
1
