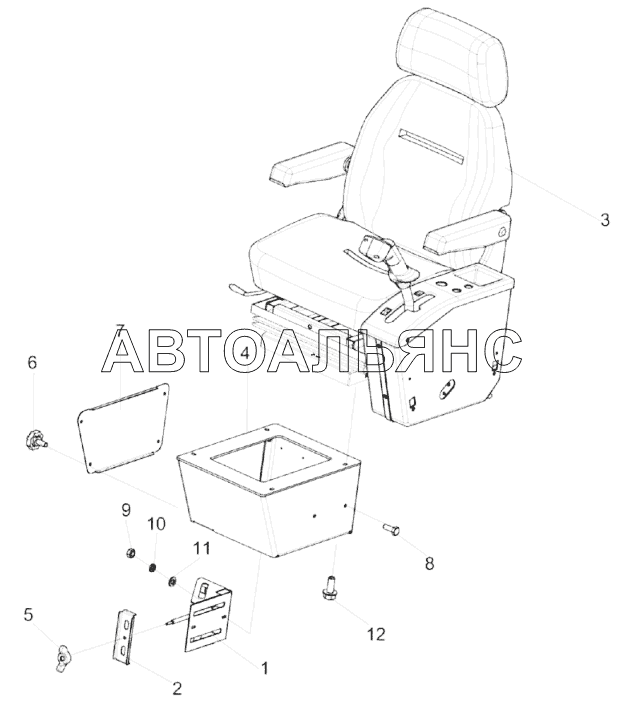

Установка сиденья КГС-3-0119040 КСК-600А. Каталог 2020г.

Площадка управления КГС-3-0119000 (лист 2) КСК-600А Сиденье КГС-3-0119040 КСК-600А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Площадка управления

Заводской номер: КГС-3-0119000 Количество на модель: 1
КГС-3-0119000
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КВС-8-0129290 Количество на модель: 1
КВС-8-0129290
1
2

Номер детали на чертеже:

2

Прижим

Заводской номер: КВС-8-0129330 Количество на модель: 1
КВС-8-0129330
1
3

Номер детали на чертеже:

3

Сиденье

Заводской номер: КГС-3-0119040 Количество на модель: 1
КГС-3-0119040
1
4

Номер детали на чертеже:

4

Тумба

Заводской номер: КГС-3-0119460 Количество на модель: 1
КГС-3-0119460
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: КИС 0120400 Количество на модель: 1
КИС 0120400
1
6

Номер детали на чертеже:

6

Рукоятка

Заводской номер: УЭС 1100050-01 Количество на модель: 4
УЭС 1100050-01
4
7

Номер детали на чертеже:

7

Крышка

Заводской номер: КГС-3-0119406 Количество на модель: 1
КГС-3-0119406
1
8

Номер детали на чертеже:

8

Болт М6-6eх16-7798

Заводской номер: Болт М6-6eх16-7798 Количество на модель: 2
Болт М6-6eх16-7798
2
9

Номер детали на чертеже:

9

Гайка М6-6G-5915

Заводской номер: Гайка М6-6G-5915 Количество на модель: 3
Гайка М6-6G-5915
3
10

Номер детали на чертеже:

10

Шайба

Заводской номер: Шайба 6Т.65Г-6402 Количество на модель: 2
Шайба 6Т.65Г-6402
2
11

Номер детали на чертеже:

11

Шайба C.6.01-11371

Заводской номер: Шайба C.6.01-11371 Количество на модель: 5
Шайба C.6.01-11371
5
12

Номер детали на чертеже:

12

Болт

Заводской номер: Болт DIN 6921-М8х20-8.8-A-A3G Количество на модель: 4
Болт DIN 6921-М8х20-8.8-A-A3G
4
