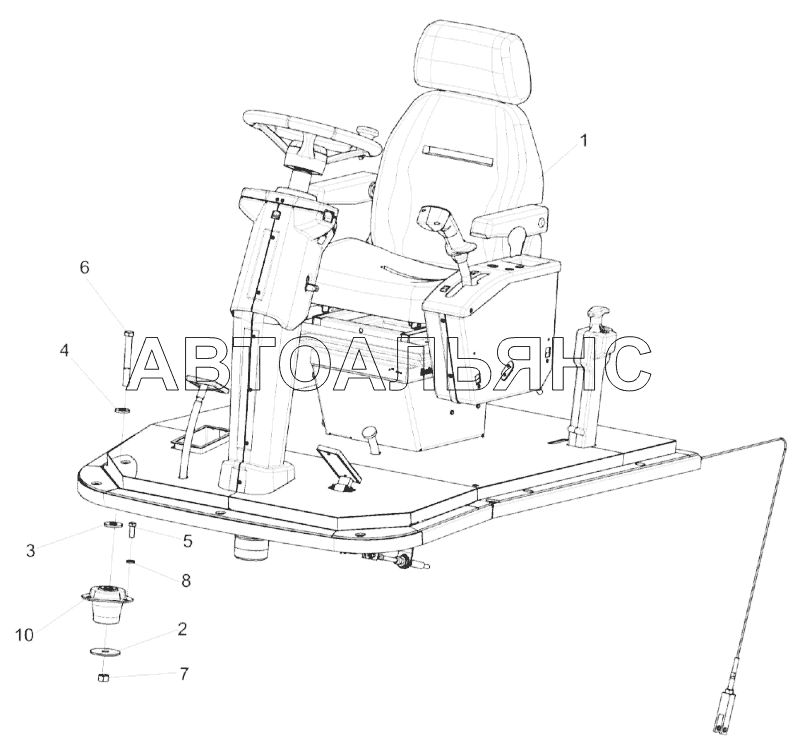

Установка площадки управления КГС-3-0119200 КСК-600А. Каталог 2020г.

Установка топливного оборудования КГС-3-0123000 КСК-600А Площадка управления КГС-3-0119000 (лист 1) КСК-600А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка площадки управления

Заводской номер: КГС-3-0119200 Количество на модель: 1
КГС-3-0119200
1
1

Номер детали на чертеже:

1

Площадка управления

Заводской номер: КГС-3-0119000 Количество на модель: 1
КГС-3-0119000
1
2

Номер детали на чертеже:

2

Основание

Заводской номер: КЗК-1624-0119402 Количество на модель: 4
КЗК-1624-0119402
4
3

Номер детали на чертеже:

3

Проставка

Заводской номер: КЗК-1624-0119601 Количество на модель: 4
КЗК-1624-0119601
4
4

Номер детали на чертеже:

4

Шайба

Заводской номер: КЗР 0202674А Количество на модель: 4
КЗР 0202674А
4
5

Номер детали на чертеже:

5

Болт М12-6eх30-7796

Заводской номер: Болт М12-6eх30-7796 Количество на модель: 12
Болт М12-6eх30-7796
12
6

Номер детали на чертеже:

6

Болт

Заводской номер: Болт М16-6eх130-7796 Количество на модель: 4
Болт М16-6eх130-7796
4
7

Номер детали на чертеже:

7

Гайка М16-6G-5915

Заводской номер: Гайка М16-6G-5915 Количество на модель: 4
Гайка М16-6G-5915
4
8

Номер детали на чертеже:

8

Шайба 12Т.65Г-6402

Заводской номер: Шайба 12Т.65Г-6402 Количество на модель: 12
Шайба 12Т.65Г-6402
12
9

Номер детали на чертеже:

9

Шайба C.12.01-11371

Заводской номер: Шайба C.12.01-11371 Количество на модель: 3
Шайба C.12.01-11371
3
10

Номер детали на чертеже:

10

Виброизолятор

Заводской номер: ВРА 923-6700200 Количество на модель: 4
ВРА 923-6700200
4
