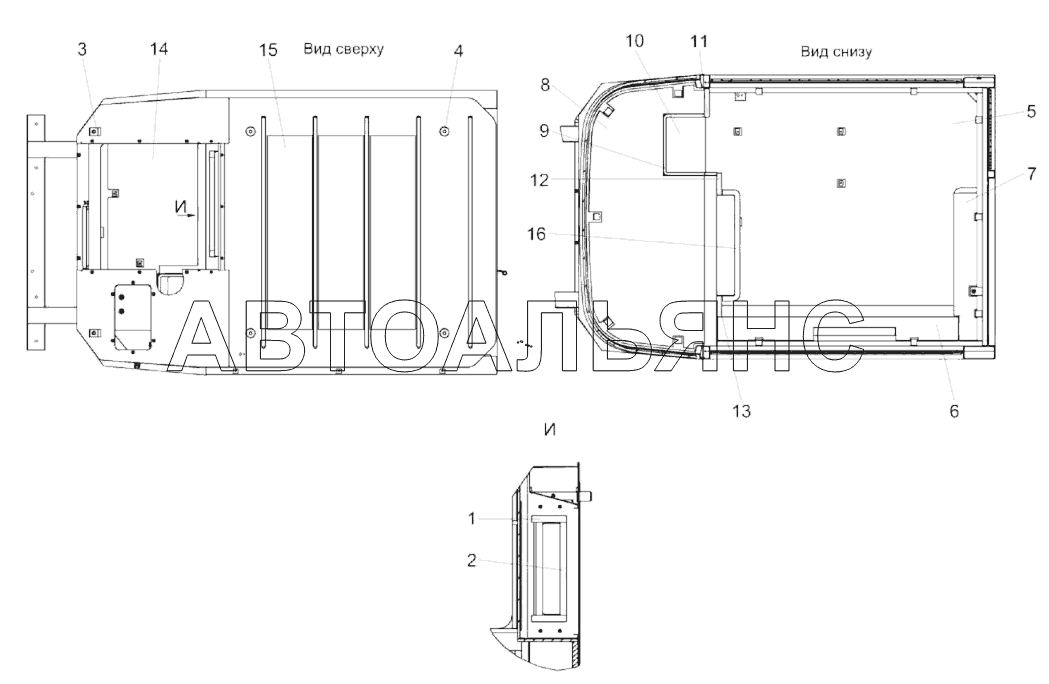

Каркас КГС-3-0120020 (лист 2) КСК-600А. Каталог 2020г.

Каркас КГС-3-0120020 (лист 1) КСК-600А Дверь КГС-3-0120300 КСК-600А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Каркас

Заводской номер: КГС-3-0120020 Количество на модель: 1
КГС-3-0120020
1
1

Номер детали на чертеже:

1

Уплотнение

Заводской номер: КВК 0120055 Количество на модель: 2
КВК 0120055
2
2

Номер детали на чертеже:

2

Уплотнение

Заводской номер: КВК 0120056 Количество на модель: 2
КВК 0120056
2
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: КВС-2-0122031 Количество на модель: 2
КВС-2-0122031
2
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: КГС-3-0120011 Количество на модель: 4
КГС-3-0120011
4
5

Номер детали на чертеже:

5

Обивка крыши

Заводской номер: КГС-3-0120031 Количество на модель: 1
КГС-3-0120031
1
6

Номер детали на чертеже:

6

Обивка

Заводской номер: КГС-3-0120033 Количество на модель: 1
КГС-3-0120033
1
7

Номер детали на чертеже:

7

Обивка

Заводской номер: КГС-3-0120034 Количество на модель: 1
КГС-3-0120034
1
8

Номер детали на чертеже:

8

Обивка

Заводской номер: КГС-3-0120035 Количество на модель: 1
КГС-3-0120035
1
9

Номер детали на чертеже:

9

Обивка

Заводской номер: КГС-3-0120036 Количество на модель: 1
КГС-3-0120036
1
10

Номер детали на чертеже:

10

Обивка

Заводской номер: КГС-3-0120037 Количество на модель: 1
КГС-3-0120037
1
11

Номер детали на чертеже:

11

Обивка

Заводской номер: КГС-3-0120038 Количество на модель: 1
КГС-3-0120038
1
12

Номер детали на чертеже:

12

Обивка

Заводской номер: КГС-3-0120039 Количество на модель: 1
КГС-3-0120039
1
13

Номер детали на чертеже:

13

Обивка

Заводской номер: КГС-3-0120041 Количество на модель: 1
КГС-3-0120041
1
14

Номер детали на чертеже:

14

Пластина

Заводской номер: КГС-3-0120042 Количество на модель: 1
КГС-3-0120042
1
15

Номер детали на чертеже:

15

Пластина

Заводской номер: КГС-3-0120043 Количество на модель: 3
КГС-3-0120043
3
16

Номер детали на чертеже:

16

Обивка

Заводской номер: КЗК-5-0120031 Количество на модель: 1
КЗК-5-0120031
1
