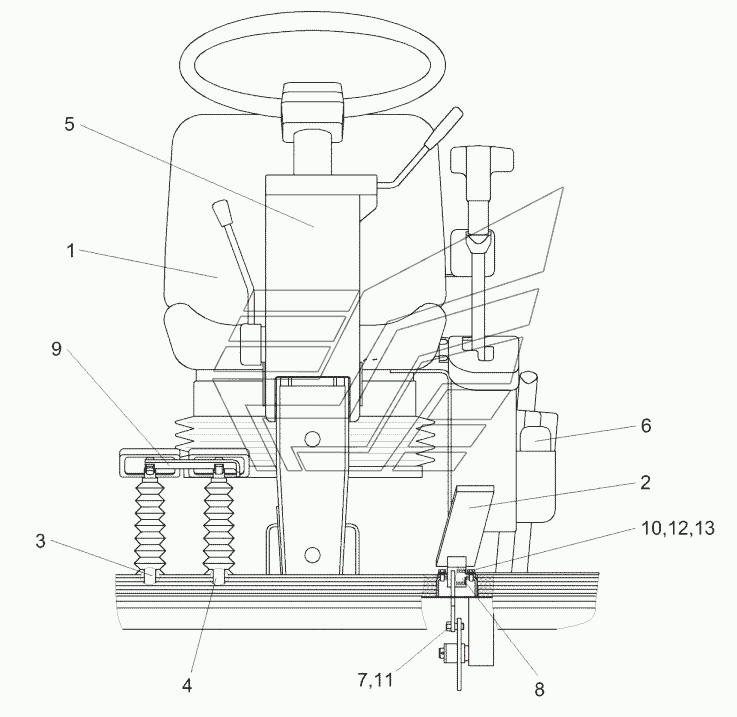

Площадка управления КГС 0119000 (вид спереди) КСК-600. Каталог 2017г.

Площадка управления КГС 0119000 (вид сбоку) КСК-600 Площадка управления КГС 0119000 (вид снизу) КСК-600

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Площадка управления

Заводской номер: КГС0119000 Количество на модель: 1
КГС0119000
1
1

Номер детали на чертеже:

1

Сиденье

Заводской номер: КГС0119040 Количество на модель: 1
КГС0119040
1
2

Номер детали на чертеже:

2

Педаль

Заводской номер: КГС0119470 Количество на модель: 1
КГС0119470
1
3

Номер детали на чертеже:

3

Рычаг

Заводской номер: КГС0119500 Количество на модель: 1
КГС0119500
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: КГС0119510 Количество на модель: 1
КГС0119510
1
5

Номер детали на чертеже:

5

Рулевая колонка

Заводской номер: КГС0119570 Количество на модель: 1
КГС0119570
1
6

Номер детали на чертеже:

6

Аптечка

Заводской номер: РСМ10.04.21.120 Количество на модель: 1
РСМ10.04.21.120
1
7

Номер детали на чертеже:

7

Ось

Заводской номер: КГС0119608 Количество на модель: 1
КГС0119608
1
8

Номер детали на чертеже:

8

Ось

Заводской номер: КГС0119609 Количество на модель: 1
КГС0119609
1
9

Номер детали на чертеже:

9

Планка

Заводской номер: УЭС0300526 Количество на модель: 1
УЭС0300526
1
10

Номер детали на чертеже:

10

Болт М6-6eх14-7798

Заводской номер: БолтМ6-6eх14-7798 Количество на модель: 2
БолтМ6-6eх14-7798
2
11

Номер детали на чертеже:

11

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 13
ГайкаМ8-6G-5915
13
12

Номер детали на чертеже:

12

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т65Г-6402 Количество на модель: 6
Шайба6Т65Г-6402
6
13

Номер детали на чертеже:

13

Шайба С.6.01-11371

Заводской номер: ШайбаС.6.01-11371 Количество на модель: 3
ШайбаС.6.01-11371
3
