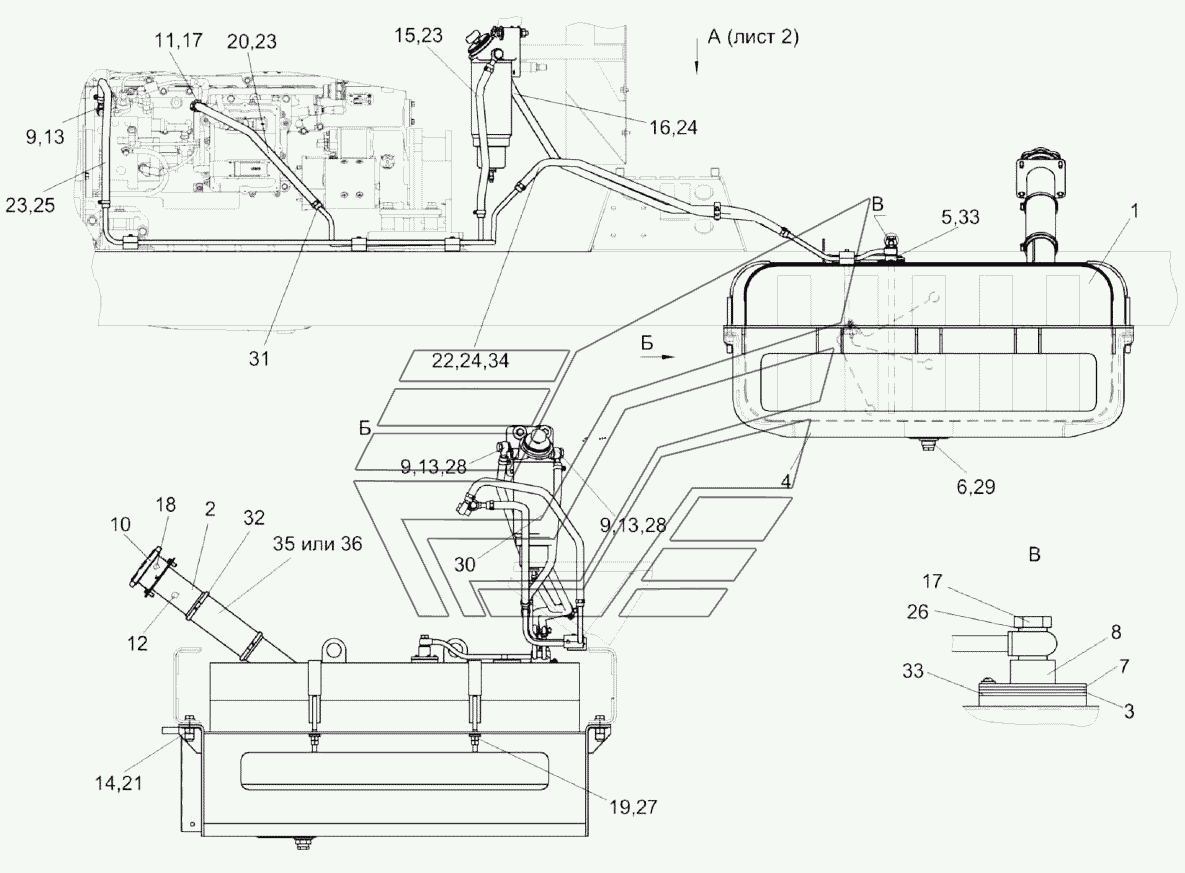

Установка топливного оборудования КС-200-0123000Э1 (лист 1) KС-200. Каталог 2017г.

Установка тросов гидростата КС-200-0119150Э1 KС-200 Установка топливного оборудования КС-200-0123000Э1 (лист 2) KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка топливного оборудования

Заводской номер: КС-200-0123000Э1 Количество на модель: 1
КС-200-0123000Э1
1
1

Номер детали на чертеже:

1

Бак топливный

Заводской номер: КС-200-0123010Э1 Количество на модель: 1
КС-200-0123010Э1
1
2

Номер детали на чертеже:

2

Горловина

Заводской номер: КС-200-0123020Э1 Количество на модель: 1
КС-200-0123020Э1
1
3

Номер детали на чертеже:

3

Труба

Заводской номер: КС-200-0123100Э1 Количество на модель: 1
КС-200-0123100Э1
1
4

Номер детали на чертеже:

4

Рамка

Заводской номер: КС-200-0123120Э1 Количество на модель: 1
КС-200-0123120Э1
1
5

Номер детали на чертеже:

5

Труба

Заводской номер: КВС-1-0103030 Количество на модель: 1
КВС-1-0103030
1
6

Номер детали на чертеже:

6

Клапан сливной

Заводской номер: КВС-1-0103180 Количество на модель: 1
КВС-1-0103180
1
7

Номер детали на чертеже:

7

Клапан

Заводской номер: КВС-1-0103360 Количество на модель: 1
КВС-1-0103360
1
8

Номер детали на чертеже:

8

Корпус

Заводской номер: КВС-1-0103370 Количество на модель: 1
КВС-1-0103370
1
9

Номер детали на чертеже:

9

Штуцер

Заводской номер: КВС-2-0103640 Количество на модель: 3
КВС-2-0103640
3
10

Номер детали на чертеже:

10

Крышка

Заводской номер: КИС0108610 Количество на модель: 1
КИС0108610
1
11

Номер детали на чертеже:

11

Штуцер

Заводской номер: ЭС0500200 Количество на модель: 1
ЭС0500200
1
12

Номер детали на чертеже:

12

Фильтр 1606

Заводской номер: 150.50.026 Количество на модель: 1
150.50.026
1
13

Номер детали на чертеже:

13

Болт специальный

Заводской номер: КВС-2-0103601 Количество на модель: 3
КВС-2-0103601
3
14

Номер детали на чертеже:

14

Шайба

Заводской номер: КЗК0202477А Количество на модель: 8
КЗК0202477А
8
15

Номер детали на чертеже:

15

Рукав 12х20-1,6-10362

Заводской номер: КЗК-12-0126006 Количество на модель: 1
КЗК-12-0126006
1
16

Номер детали на чертеже:

16

Рукав 12х20-1,6-10362

Заводской номер: КЗК-812-0106003 Количество на модель: 1
КЗК-812-0106003
1
17

Номер детали на чертеже:

17

Болт специальный

Заводской номер: КИС0118623А Количество на модель: 3
КИС0118623А
3
18

Номер детали на чертеже:

18

Пружина

Заводской номер: КИС0108684 Количество на модель: 1
КИС0108684
1
19

Номер детали на чертеже:

19

Шайба сферическая

Заводской номер: КПР6100605 Количество на модель: 4
КПР6100605
4
20

Номер детали на чертеже:

20

Рукав

Заводской номер: КПС-4-0126008 Количество на модель: 1
КПС-4-0126008
1
21

Номер детали на чертеже:

21

Шайба

Заводской номер: КСН0114402-01 Количество на модель: 8
КСН0114402-01
8
22

Номер детали на чертеже:

22

Рукав

Заводской номер: КГС-2-0123005 Количество на модель: 1
КГС-2-0123005
1
23

Номер детали на чертеже:

23

Оплетка

Заводской номер: ОПЛ0600016-07 Количество на модель: 3
ОПЛ0600016-07
3
24

Номер детали на чертеже:

24

Оплетка

Заводской номер: ОПЛ0600016-13 Количество на модель: 2
ОПЛ0600016-13
2
25

Номер детали на чертеже:

25

Рукав

Заводской номер: СКС0123003 Количество на модель: 1
СКС0123003
1
26

Номер детали на чертеже:

26

Шайба

Заводской номер: УЭС0500003-01 Количество на модель: 4
УЭС0500003-01
4
27

Номер детали на чертеже:

27

Болт

Заводской номер: БолтМ12-6eХ75-7796 Количество на модель: 2
БолтМ12-6eХ75-7796
2
28

Номер детали на чертеже:

28

Прокладка 16 М3-23358

Заводской номер: 16М3-23358 Количество на модель: 4
16М3-23358
4
29

Номер детали на чертеже:

29

Прокладка 30 М3-23358

Заводской номер: 30М3-23358 Количество на модель: 1
30М3-23358
1
30

Номер детали на чертеже:

30

Фильтр топливный

Заводской номер: PreLinePL420 Количество на модель: 1
PreLinePL420
1
31

Номер детали на чертеже:

31

Хомут червячный TORRO 12-22/9 C7W3

Заводской номер: TORRO12-22/9C7W3 Количество на модель: 10
TORRO12-22/9C7W3
10
32

Номер детали на чертеже:

32

Хомут червячный

Заводской номер: TORRO80-100/9C7W2 Количество на модель: 2
TORRO80-100/9C7W2
2
33

Номер детали на чертеже:

33

Прокладка

Заводской номер: 200-3806026 Количество на модель: 3
200-3806026
3
34

Номер детали на чертеже:

34

Лента стяжная

Заводской номер: 2-0160981-2 Количество на модель: 4
2-0160981-2
4
35

Номер детали на чертеже:

35

Шланг гибкий армированный

Заводской номер: ШлангПВХ1610NФ75 Количество на модель: 1
ШлангПВХ1610NФ75
1
36

Номер детали на чертеже:

36

Шланг

Заводской номер: PROTAPE-PUR331MHFФ75 Количество на модель: 1
PROTAPE-PUR331MHFФ75
1
