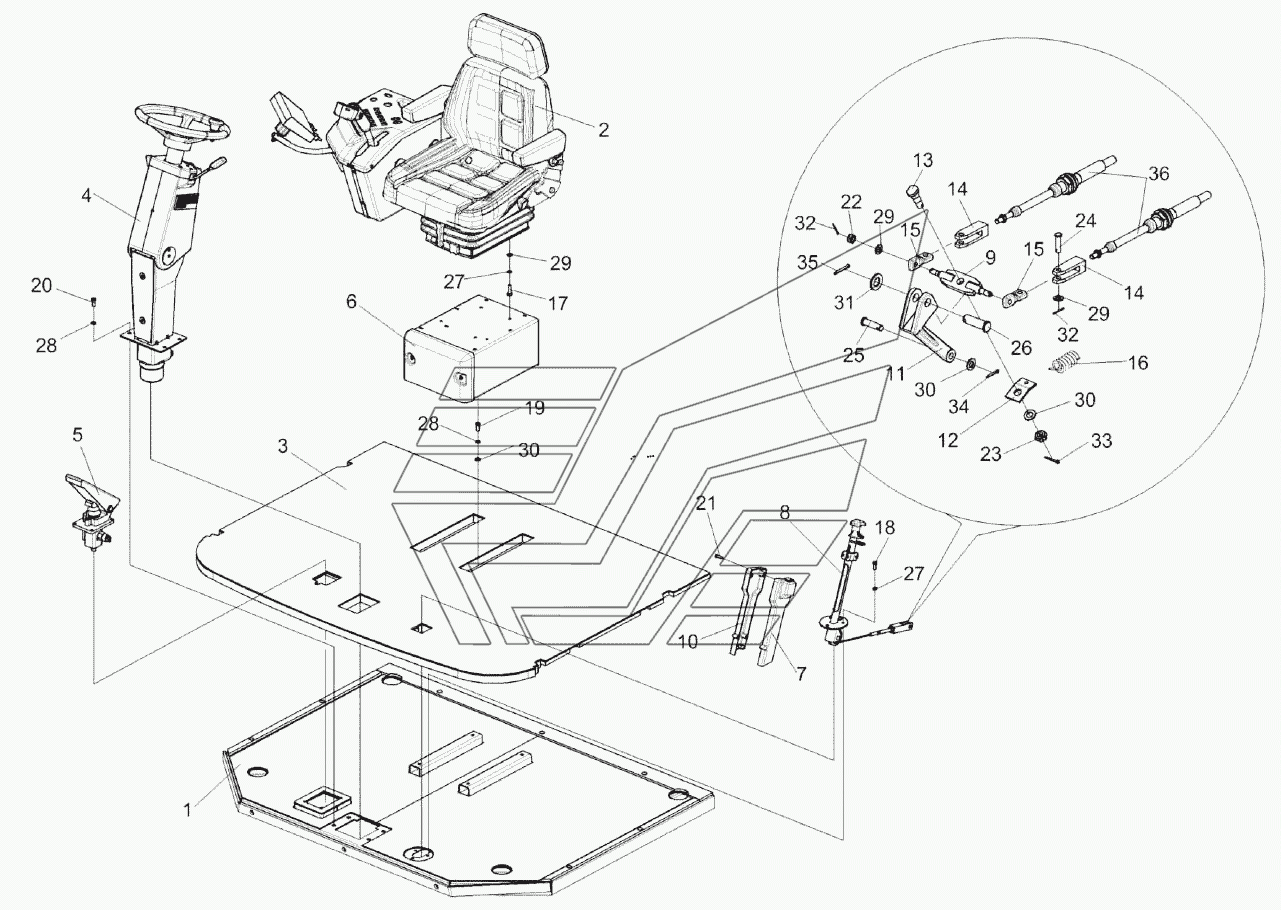

Площадка управления КС-200-0119000Э1 KС-200. Каталог 2017г.

Установка площадки управления КС-200-0119100Э1 KС-200 Сиденье КС-200-0119040Э1 KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Площадка управления

Заводской номер: КС-200-0119000Э1 Количество на модель: 1
КС-200-0119000Э1
1
1

Номер детали на чертеже:

1

Площадка

Заводской номер: КС-200-0119010Э1 Количество на модель: 1
КС-200-0119010Э1
1
2

Номер детали на чертеже:

2

Сиденье

Заводской номер: КС-200-0119040Э1 Количество на модель: 1
КС-200-0119040Э1
1
3

Номер детали на чертеже:

3

Коврик

Заводской номер: КС-200-0119090Э1 Количество на модель: 1
КС-200-0119090Э1
1
4

Номер детали на чертеже:

4

Колонка рулевая

Заводской номер: КС-200-0119230Э1 Количество на модель: 1
КС-200-0119230Э1
1
5

Номер детали на чертеже:

5

Клапан тормозной

Заводской номер: КС-200-0606300Э1 Количество на модель: 1
КС-200-0606300Э1
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КВК0129340 Количество на модель: 1
КВК0129340
1
7

Номер детали на чертеже:

7

Крышка

Заводской номер: УЭС0300270 Количество на модель: 1
УЭС0300270
1
8

Номер детали на чертеже:

8

Колонка привода

Заводской номер: УЭС0300710 Количество на модель: 1
УЭС0300710
1
9

Номер детали на чертеже:

9

Качалка

Заводской номер: РСМ10.04.15.130 Количество на модель: 1
РСМ10.04.15.130
1
10

Номер детали на чертеже:

10

Крышка

Заводской номер: УЭС0300087 Количество на модель: 1
УЭС0300087
1
11

Номер детали на чертеже:

11

Рычаг

Заводской номер: УЭС0300205 Количество на модель: 1
УЭС0300205
1
12

Номер детали на чертеже:

12

Пластина

Заводской номер: УЭС0300522 Количество на модель: 1
УЭС0300522
1
13

Номер детали на чертеже:

13

Ось

Заводской номер: УЭС0300626 Количество на модель: 1
УЭС0300626
1
14

Номер детали на чертеже:

14

Вилка

Заводской номер: УЭС0300686 Количество на модель: 2
УЭС0300686
2
15

Номер детали на чертеже:

15

Сухарик

Заводской номер: УЭС0302611 Количество на модель: 2
УЭС0302611
2
16

Номер детали на чертеже:

16

Пружина

Заводской номер: РСМ10.04.13.606Б Количество на модель: 1
РСМ10.04.13.606Б
1
17

Номер детали на чертеже:

17

Болт М8-6eХ25-7796

Заводской номер: БолтМ8-6eХ25-7796 Количество на модель: 4
БолтМ8-6eХ25-7796
4
18

Номер детали на чертеже:

18

Болт М8-6eХ30-7796

Заводской номер: БолтМ8-6eХ30-7796 Количество на модель: 3
БолтМ8-6eХ30-7796
3
19

Номер детали на чертеже:

19

Болт М10-6eХ25-7796

Заводской номер: БолтМ10-6eХ25-7796 Количество на модель: 4
БолтМ10-6eХ25-7796
4
20

Номер детали на чертеже:

20

Болт М10-6eХ30-7796

Заводской номер: БолтМ10-6eХ30-7796 Количество на модель: 4
БолтМ10-6eХ30-7796
4
21

Номер детали на чертеже:

21

Винт B.М4-6eХ25-17473

Заводской номер: ВинтB.М4-6eХ25-17473 Количество на модель: 4
ВинтB.М4-6eХ25-17473
4
22

Номер детали на чертеже:

22

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 2
ГайкаМ8-6G-5915
2
23

Номер детали на чертеже:

23

Гайка М10-6G-5919

Заводской номер: ГайкаМ10-6G-5919 Количество на модель: 1
ГайкаМ10-6G-5919
1
24

Номер детали на чертеже:

24

Ось

Заводской номер: Ось6-8b12Х30-9650 Количество на модель: 2
Ось6-8b12Х30-9650
2
25

Номер детали на чертеже:

25

Ось

Заводской номер: Ось6-10b12Х36-9650 Количество на модель: 1
Ось6-10b12Х36-9650
1
26

Номер детали на чертеже:

26

Ось

Заводской номер: Ось6-14b12Х45-9650 Количество на модель: 1
Ось6-14b12Х45-9650
1
27

Номер детали на чертеже:

27

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 7
Шайба8Т.65Г-6402
7
28

Номер детали на чертеже:

28

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 8
Шайба10Т.65Г-6402
8
29

Номер детали на чертеже:

29

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 8
ШайбаC.8.01-11371
8
30

Номер детали на чертеже:

30

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 6
ШайбаC.10.01-11371
6
31

Номер детали на чертеже:

31

Шайба C.14.01-11371

Заводской номер: ШайбаC.14.01-11371 Количество на модель: 1
ШайбаC.14.01-11371
1
32

Номер детали на чертеже:

32

Шплинт

Заводской номер: Шплинт2Х20-397 Количество на модель: 4
Шплинт2Х20-397
4
33

Номер детали на чертеже:

33

Шплинт

Заводской номер: Шплинт2,5Х20-397 Количество на модель: 1
Шплинт2,5Х20-397
1
34

Номер детали на чертеже:

34

Шплинт

Заводской номер: Шплинт3,2Х2-397 Количество на модель: 2
Шплинт3,2Х2-397
2
35

Номер детали на чертеже:

35

Шплинт

Заводской номер: Шплинт4Х22-397 Количество на модель: 1
Шплинт4Х22-397
1
36

Номер детали на чертеже:

36

Трос дистанционного управления

Заводской номер: 113-075-03500 Количество на модель: 2
113-075-03500
2
