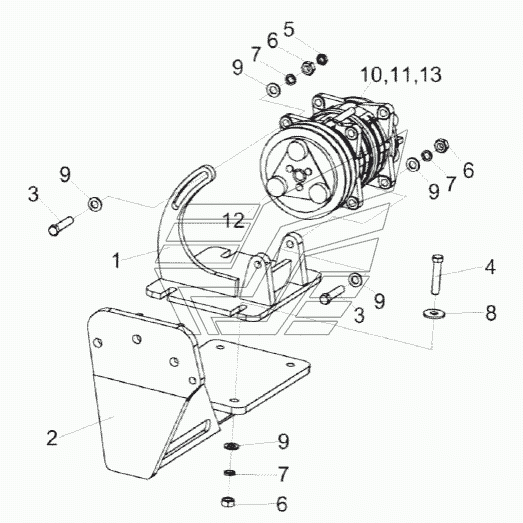

Установка компрессора КС-200-0121030Э1 KС-200. Каталог 2017г.

Установка оборудования кондиционера КС-200-0121010Э1 KС-200 Установка испарителя КС-200-0121020Э1 KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка компрессора

Заводской номер: КС-200-0121030Э1 Количество на модель: 1
КС-200-0121030Э1
1

Номер детали на чертеже:

Компрессор

Заводской номер: КВК0150240 Количество на модель: 1
КВК0150240
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК-12-0113170А Количество на модель: 1
КЗК-12-0113170А
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-12-0113180А Количество на модель: 1
КЗК-12-0113180А
1
3

Номер детали на чертеже:

3

Болт специальный

Заводской номер: КЗК-12-0113601А Количество на модель: 3
КЗК-12-0113601А
3
4

Номер детали на чертеже:

4

Болт М10-6eх50-7796

Заводской номер: БолтМ10-6eх50-7796 Количество на модель: 4
БолтМ10-6eх50-7796
4
5

Номер детали на чертеже:

5

Гайка М10-6G-2526

Заводской номер: ГайкаМ10-6G-2526 Количество на модель: 1
ГайкаМ10-6G-2526
1
6

Номер детали на чертеже:

6

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 7
ГайкаМ10-6G-5915
7
7

Номер детали на чертеже:

7

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 7
Шайба10Т.65Г-6402
7
8

Номер детали на чертеже:

8

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 4
ШайбаC10.01-6958
4
9

Номер детали на чертеже:

9

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 10
ШайбаC.10.01-11371
10
10

Номер детали на чертеже:

10

Колодка штыревая

Заводской номер: 502601 Количество на модель: 1
502601
1
11

Номер детали на чертеже:

11

Штырь

Заводской номер: 103612 Количество на модель: 1
103612
1
12

Номер детали на чертеже:

12

Компрессор

Заводской номер: 01-014180-01 Количество на модель: 1
01-014180-01
1
13

Номер детали на чертеже:

13

Труба гофрированная черная

Заводской номер: 1200068 Количество на модель:
1200068
