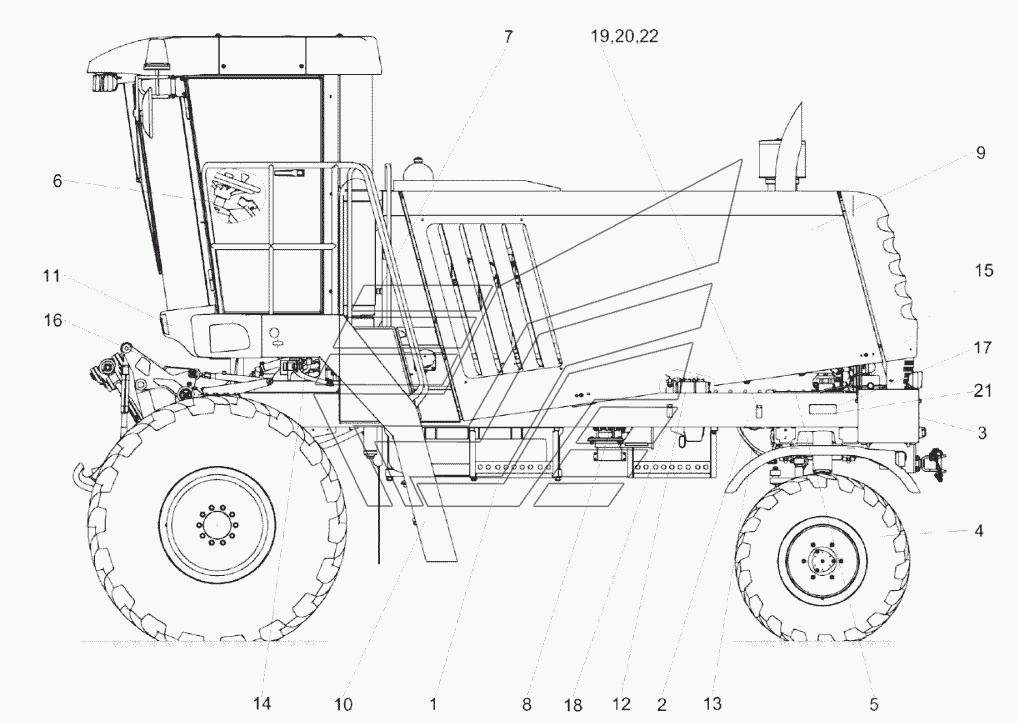

Шасси КС-200-0100000Э1 и КС-200-0100000Э1-01 (вид слева) KС-200. Каталог 2017г.

Шасси КС-200-0100000Э1 и КС-200-0100000Э1-01 KС-200 Шасси КС-200-0100000Э1 и КС-200-0100000Э1-01 (вид справа) KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шасси

Заводской номер: КС-200-0100000Э1 Количество на модель: 1
КС-200-0100000Э1
1

Номер детали на чертеже:

Шасси

Заводской номер: КС-200-0100000Э1-01 Количество на модель: 1
КС-200-0100000Э1-01
1
1

Номер детали на чертеже:

1

Установка ступеньки

Заводской номер: КС-200-0000010Э1 Количество на модель: 1
КС-200-0000010Э1
1
2

Номер детали на чертеже:

2

Шасси

Заводской номер: КС-200-0100010Э1 Количество на модель: 1
КС-200-0100010Э1
1
3

Номер детали на чертеже:

3

Отделка косилки самоходной

Заводской номер: КС-200-0100100Э1 Количество на модель: 1
КС-200-0100100Э1
1
4

Номер детали на чертеже:

4

Колесо

Заводской номер: КС-200-0111000Э1 Количество на модель: 1
КС-200-0111000Э1
1
5

Номер детали на чертеже:

5

Установка двигателя

Заводской номер: КС-200-0116000Э1 Количество на модель: 1
КС-200-0116000Э1
1
6

Номер детали на чертеже:

6

Установка площадки управления

Заводской номер: КС-200-0119100Э1 Количество на модель: 1
КС-200-0119100Э1
1
7

Номер детали на чертеже:

7

Установка тросов гидростата

Заводской номер: КС-200-0119150Э1 Количество на модель: 1
КС-200-0119150Э1
1
8

Номер детали на чертеже:

8

Установка климатическая

Заводской номер: КС-200-0121000Э1 Количество на модель: 1
КС-200-0121000Э1
1
9

Номер детали на чертеже:

9

Установка капотов

Заводской номер: КС-200-0128000Э1 Количество на модель: 1
КС-200-0128000Э1
1
10

Номер детали на чертеже:

10

Площадка входа

Заводской номер: КС-200-0134000Э1 Количество на модель: 1
КС-200-0134000Э1
1
11

Номер детали на чертеже:

11

Установка бампера

Заводской номер: КС-200-0134030Э1 Количество на модель: 1
КС-200-0134030Э1
1
12

Номер детали на чертеже:

12

Установка гидронасосов

Заводской номер: КС-200-0138000Э1 Количество на модель: 1
КС-200-0138000Э1
1
13

Номер детали на чертеже:

13

Гидросистема рулевого управления косилки КС-200

Заводской номер: КС-200-0603000 Количество на модель: 1
КС-200-0603000
1
14

Номер детали на чертеже:

14

Гидросистема рабочих органов косилки КС-200

Заводской номер: КС-200-0604000 Количество на модель: 1
КС-200-0604000
1
15

Номер детали на чертеже:

15

Установка электрооборудования

Заводской номер: КС-200-0721000Э1 Количество на модель: 1
КС-200-0721000Э1
1
16

Номер детали на чертеже:

16

Установка кронштейнов

Заводской номер: КС-200-0142000Э1 Количество на модель: 1
КС-200-0142000Э1
1
17

Номер детали на чертеже:

17

Табличка

Заводской номер: КС-200-0000421Э1 Количество на модель: 1
КС-200-0000421Э1
1
18

Номер детали на чертеже:

18

Зажим

Заводской номер: КИС0134406 Количество на модель: 2
КИС0134406
2
19

Номер детали на чертеже:

19

Болт М6-6ех16-7798

Заводской номер: БолтМ6-6ех16-7798 Количество на модель: 2
БолтМ6-6ех16-7798
2
20

Номер детали на чертеже:

20

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 2
ГайкаМ6-6G-5915
2
21

Номер детали на чертеже:

21

Заклепка

Заводской номер: Заклепка3х8-10299 Количество на модель: 4
Заклепка3х8-10299
4
22

Номер детали на чертеже:

22

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 2
Шайба6Т.65Г-6402
2
