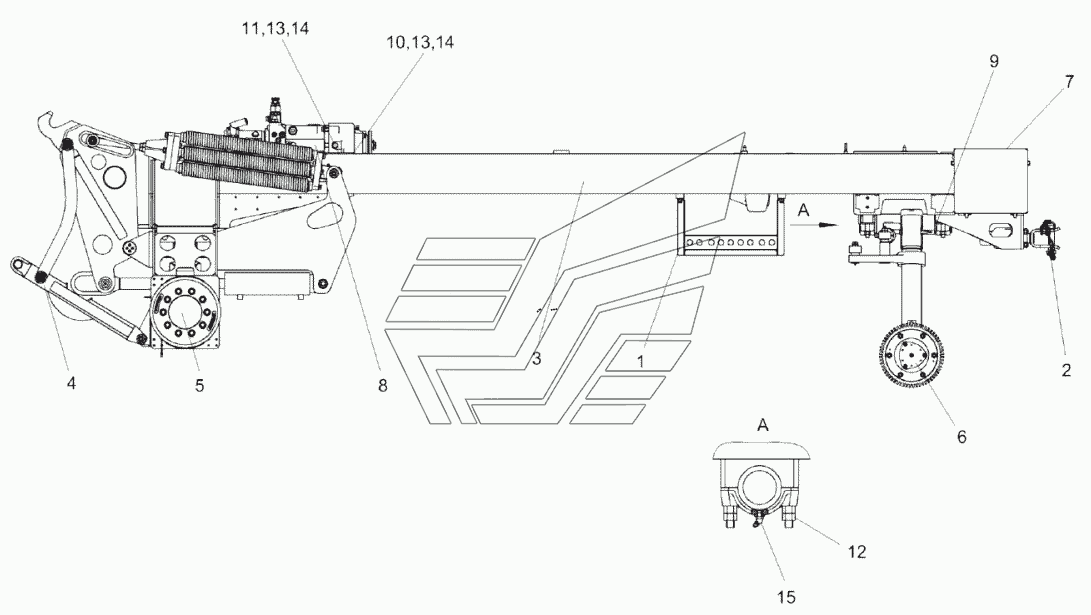

Шасси КС-200-0100010Э1 KС-200. Каталог 2017г.

Установка электрооборудования двигателя КС-200-0726000Э1 KС-200 Установка ступеньки КС-200-0000010Э1 KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шасси

Заводской номер: КС-200-0100010Э1 Количество на модель: 1
КС-200-0100010Э1
1
1

Номер детали на чертеже:

1

Установка ступеньки

Заводской номер: КС-200-0000010Э1 Количество на модель: 1
КС-200-0000010Э1
1
2

Номер детали на чертеже:

2

Установка ТСУ

Заводской номер: КС-200-0000030Э1 Количество на модель: 1
КС-200-0000030Э1
1
3

Номер детали на чертеже:

3

Рама

Заводской номер: КС-200-0101000Э1 Количество на модель: 1
КС-200-0101000Э1
1
4

Номер детали на чертеже:

4

Установка механизма навески

Заводской номер: КС-200-0104000Э1 Количество на модель: 1
КС-200-0104000Э1
1
5

Номер детали на чертеже:

5

Установка мотор-колес

Заводской номер: КС-200-0107000Э1 Количество на модель: 1
КС-200-0107000Э1
1
6

Номер детали на чертеже:

6

Мост управляемых колес

Заводской номер: КС-200-0109000Э1 Количество на модель: 1
КС-200-0109000Э1
1
7

Номер детали на чертеже:

7

Установка аккумуляторов

Заводской номер: КС-200-0130000Э1 Количество на модель: 1
КС-200-0130000Э1
1
8

Номер детали на чертеже:

8

Привод насоса

Заводской номер: КС-200-0137000Э1 Количество на модель: 1
КС-200-0137000Э1
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: РСМ10.01.01.418 Количество на модель: 2
РСМ10.01.01.418
2
10

Номер детали на чертеже:

10

Болт М20-6eх55-7796

Заводской номер: БолтМ20-6eх55-7796 Количество на модель: 2
БолтМ20-6eх55-7796
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: БолтМ20-6eх140-7796 Количество на модель: 2
БолтМ20-6eх140-7796
2
12

Номер детали на чертеже:

12

Гайка М16х1,5-6G-5915

Заводской номер: ГайкаМ16х1,5-6G-5915 Количество на модель: 4
ГайкаМ16х1,5-6G-5915
4
13

Номер детали на чертеже:

13

Гайка М20-6G-5915

Заводской номер: ГайкаМ20-6G-5915 Количество на модель: 4
ГайкаМ20-6G-5915
4
14

Номер детали на чертеже:

14

Шайба

Заводской номер: Шайба20Т.65Г-6405 Количество на модель: 4
Шайба20Т.65Г-6405
4
15

Номер детали на чертеже:

15

Масленка 2.2.45-19853

Заводской номер: Масленка2.2.45-19853 Количество на модель: 2
Масленка2.2.45-19853
2
