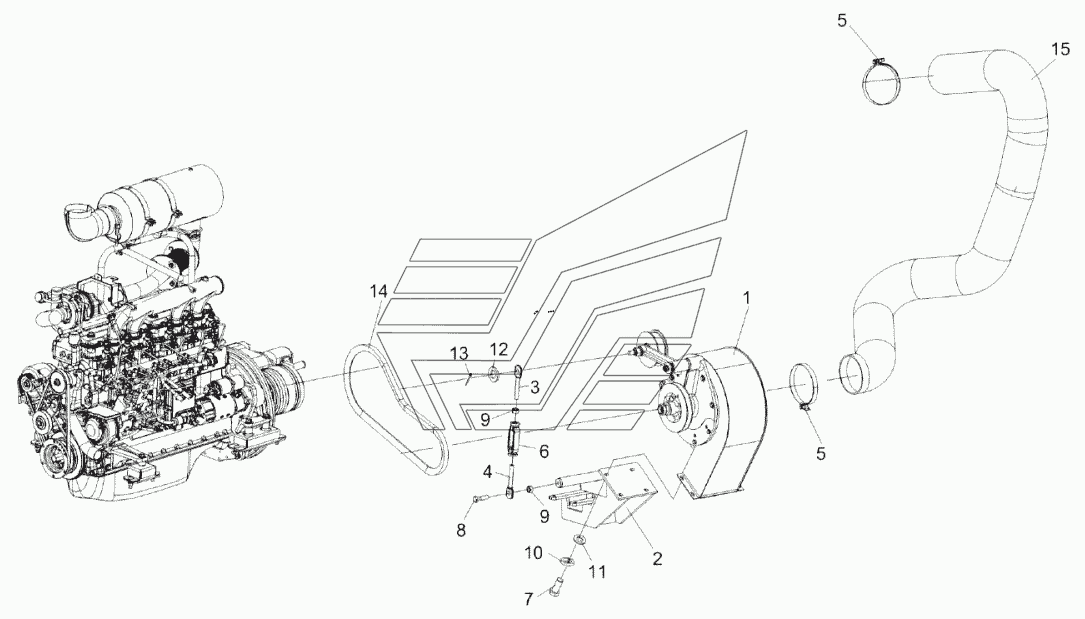

Установка вентилятора КС-200-1116000Э1 KС-200. Каталог 2017г.

Воздухозаборник вращающийся КЗК-12-3-0126420 KС-200 Вентилятор КС-200-1116070Э1 KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка вентилятора

Заводской номер: КС-200-1116000Э1 Количество на модель: 1
КС-200-1116000Э1
1

Номер детали на чертеже:

Растяжка

Заводской номер: КЗК0106330А-01 Количество на модель: 1
КЗК0106330А-01
1
1

Номер детали на чертеже:

1

Вентилятор

Заводской номер: КС-200-1116070Э1 Количество на модель: 1
КС-200-1116070Э1
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КС-200-0116440Э1 Количество на модель: 1
КС-200-0116440Э1
1
3

Номер детали на чертеже:

3

Зацеп

Заводской номер: КЗК0106615-02 Количество на модель: 1
КЗК0106615-02
1
4

Номер детали на чертеже:

4

Зацеп

Заводской номер: КЗК0106615-03 Количество на модель: 1
КЗК0106615-03
1
5

Номер детали на чертеже:

5

Хомут стяжной

Заводской номер: А23.02.230 Количество на модель: 2
А23.02.230
2
6

Номер детали на чертеже:

6

Гайка стяжная

Заводской номер: AM46.05.201 Количество на модель: 1
AM46.05.201
1
7

Номер детали на чертеже:

7

Болт М10-6eх25-7796

Заводской номер: БолтМ10-6eх25-7796 Количество на модель: 4
БолтМ10-6eх25-7796
4
8

Номер детали на чертеже:

8

Болт М12-6eх45-7796

Заводской номер: БолтМ12-6eх45-7796 Количество на модель: 1
БолтМ12-6eх45-7796
1
9

Номер детали на чертеже:

9

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 4
ГайкаМ12-6G-5915
4
10

Номер детали на чертеже:

10

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 4
Шайба10Т.65Г-6402
4
11

Номер детали на чертеже:

11

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 4
ШайбаC.10.01-11371
4
12

Номер детали на чертеже:

12

Шайба C.12.01-11371

Заводской номер: ШайбаC.12.01-11371 Количество на модель: 2
ШайбаC.12.01-11371
2
13

Номер детали на чертеже:

13

Шплинт 2х20-397

Заводской номер: Шплинт2х20-397 Количество на модель: 1
Шплинт2х20-397
1
14

Номер детали на чертеже:

14

Ремень

Заводской номер: STOMIL-B1400Ldmm Количество на модель: 1
STOMIL-B1400Ldmm
1
15

Номер детали на чертеже:

15

Шланг

Заводской номер: Шланг Количество на модель:
Шланг
