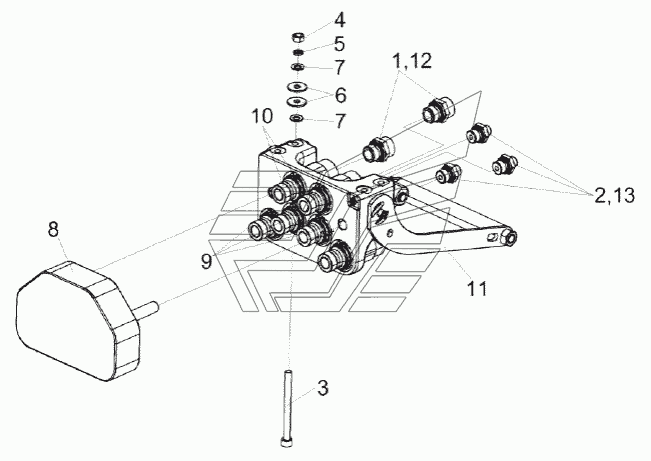

Установка разъема многофункционального КС-200-0608340Э1 KС-200. Каталог 2017г.

Гидроблок управления оборотами мотовила КС-200-0608300Э1 KС-200 Установка электрооборудования КС-200-0721000Э1 (вид справа) KС-200

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка разъема многофункционального

Заводской номер: КС-200-0608340Э1 Количество на модель: 1
КС-200-0608340Э1
1

Номер детали на чертеже:

Штуцер

Заводской номер: ГШТ6012240-05 Количество на модель: 2
ГШТ6012240-05
2

Номер детали на чертеже:

Штуцер

Заводской номер: ГШТ6038240-01 Количество на модель: 3
ГШТ6038240-01
3
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: ГШТ6012624-05 Количество на модель: 1
ГШТ6012624-05
1
2

Номер детали на чертеже:

2

Штуцер

Заводской номер: ГШТ6038624-01 Количество на модель: 1
ГШТ6038624-01
1
3

Номер детали на чертеже:

3

Винт

Заводской номер: КС-200-0608602Э1 Количество на модель: 4
КС-200-0608602Э1
4
4

Номер детали на чертеже:

4

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 4
ГайкаМ8-6G-5915
4
5

Номер детали на чертеже:

5

Шайба 8.65Г-6402

Заводской номер: Шайба8.65Г-6402 Количество на модель: 4
Шайба8.65Г-6402
4
6

Номер детали на чертеже:

6

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 8
ШайбаC8.01-6958
8
7

Номер детали на чертеже:

7

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 8
ШайбаC.8.01-11371
8
8

Номер детали на чертеже:

8

Крышка защитная

Заводской номер: FGR6-13 Количество на модель: 1
FGR6-13
1
9

Номер детали на чертеже:

9

Муфта

Заводской номер: MFAP9DZ3/8dmBSP Количество на модель: 3
MFAP9DZ3/8dmBSP
3
10

Номер детали на чертеже:

10

Муфта

Заводской номер: MFAP13Z1/2dmBSP Количество на модель: 2
MFAP13Z1/2dmBSP
2
11

Номер детали на чертеже:

11

Разъем мобильный

Заводской номер: GRT6 Количество на модель: 1
GRT6
1
12

Номер детали на чертеже:

12

Кольцо KBG 1/2

Заводской номер: КольцоKBG1/2 Количество на модель: 1
КольцоKBG1/2
1
13

Номер детали на чертеже:

13

Кольцо KBG 3/8

Заводской номер: КольцоKBG3/8 Количество на модель: 1
КольцоKBG3/8
1
