Гидросистема силовых гидроцилиндров косилки КС-100-0602000А (лист 2) KС-100. Каталог 2021г.

Гидросистема силовых гидроцилиндров косилки КС-100-0602000А (лист 1) KС-100 Гидроблок навески КС-100-0602310 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

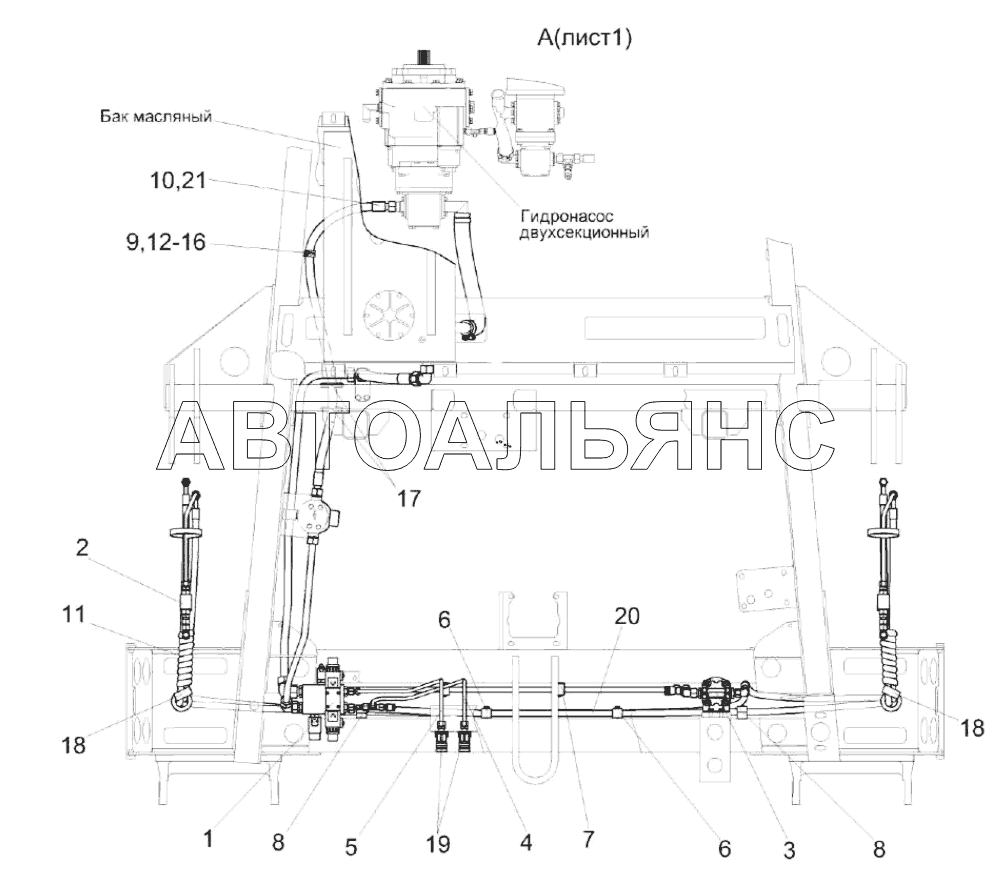

Гидросистема силовых гидроцилиндров косилки КС-100

Заводской номер: КС-100-0602000А Количество на модель: 1
КС-100-0602000А
1
1

Номер детали на чертеже:

1

Гидроблок

Заводской номер: КС-100-0602310 Количество на модель: 1
КС-100-0602310
1
2

Номер детали на чертеже:

2

Кран

Заводской номер: КС-100-0602330 Количество на модель: 2
КС-100-0602330
2
3

Номер детали на чертеже:

3

Делитель потока

Заводской номер: КС-100-0602410 Количество на модель: 1
КС-100-0602410
1
4

Номер детали на чертеже:

4

Трубопровод

Заводской номер: КС-100-0602930 Количество на модель: 1
КС-100-0602930
1
5

Номер детали на чертеже:

5

Трубопровод

Заводской номер: КС-100-0602940 Количество на модель: 1
КС-100-0602940
1
6

Номер детали на чертеже:

6

Установка зажима

Заводской номер: ГПД 0601180 Количество на модель: 2
ГПД 0601180
2
7

Номер детали на чертеже:

7

Установка зажима

Заводской номер: ГПО 0601160 Количество на модель: 2
ГПО 0601160
2
8

Номер детали на чертеже:

8

Установка зажима

Заводской номер: ГПО 0601180 Количество на модель: 2
ГПО 0601180
2
9

Номер детали на чертеже:

9

Хомут

Заводской номер: КГС 0115770-03 Количество на модель: 1
КГС 0115770-03
1
10

Номер детали на чертеже:

10

Оплетка

Заводской номер: ОПЛ 0600016-01 Количество на модель: 1
ОПЛ 0600016-01
1
11

Номер детали на чертеже:

11

Оплетка

Заводской номер: ОПЛ 0600016-08 Количество на модель: 4
ОПЛ 0600016-08
4
12

Номер детали на чертеже:

12

Болт

Заводской номер: Болт М8-6eх20 – 7802 Количество на модель: 1
Болт М8-6eх20 – 7802
1
13

Номер детали на чертеже:

13

Гайка М8-6G – 5915

Заводской номер: Гайка М8-6G – 5915 Количество на модель: 1
Гайка М8-6G – 5915
1
14

Номер детали на чертеже:

14

Шайба 8Т 65Г – 6402

Заводской номер: Шайба 8Т 65Г – 6402 Количество на модель: 1
Шайба 8Т 65Г – 6402
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: Шайба C.8.01 – 11371 Количество на модель: 1
Шайба C.8.01 – 11371
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: Шайба C.10.01 – 11371 Количество на модель: 1
Шайба C.10.01 – 11371
1
17

Номер детали на чертеже:

17

Втулка

Заводской номер: 529И-3724065 Количество на модель: 4
529И-3724065
4
18

Номер детали на чертеже:

18

Лента стяжная

Заводской номер: 2-0160981-2 Количество на модель: 10
2-0160981-2
10
19

Номер детали на чертеже:

19

Муфта

Заводской номер: QRC-FF-10-F-10LB-BT-W3 Количество на модель: 2
QRC-FF-10-F-10LB-BT-W3
2
20

Номер детали на чертеже:

20

Рукав высокого давления

Заводской номер: РВД 10-2SC-М18х1,5-24°-2750-0°-90° Количество на модель: 1
РВД 10-2SC-М18х1,5-24°-2750-0°-90°
1
21

Номер детали на чертеже:

21

Рукав высокого давления

Заводской номер: РВД 16-2SC-М26х1,5-24°-1100 Количество на модель: 1
РВД 16-2SC-М26х1,5-24°-1100
1
