Установка блока испарительно-отопительного КС-100-0121100 KС-100. Каталог 2021г.

Установка испарителя КС-100-2-0121020 (лист 2) KС-100 Установка кронштейна КС-100-0121110 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

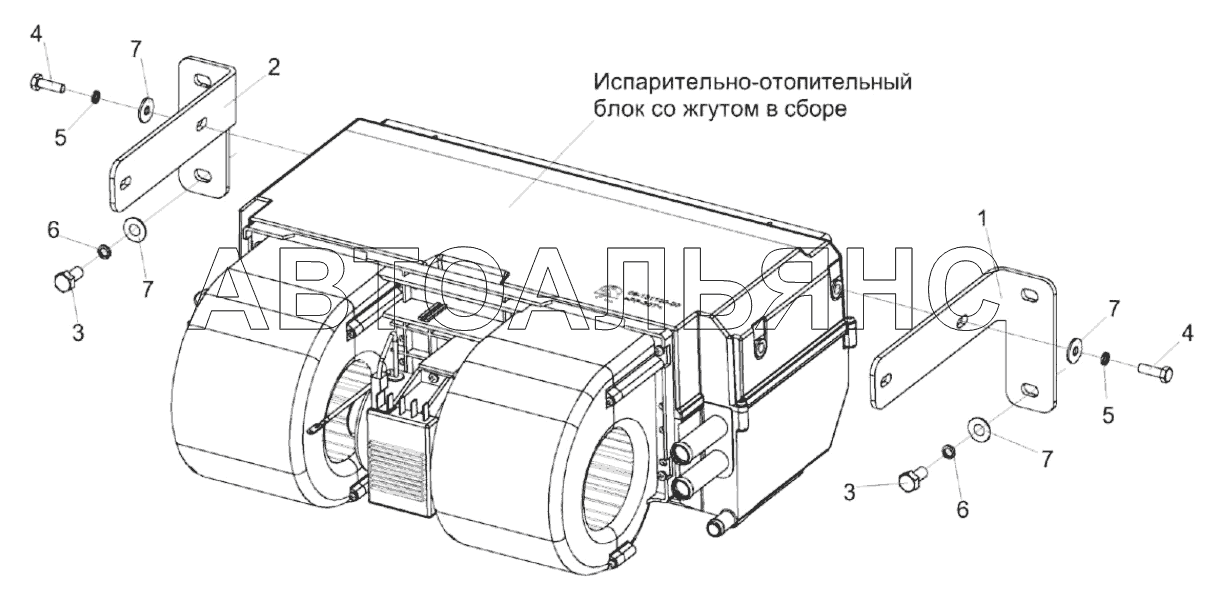

Установка блока испарительно- отопительного

Заводской номер: КС-100-0121100 Количество на модель: 1
КС-100-0121100
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК-5-0113401 Количество на модель: 1
КЗК-5-0113401
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-5-0113401-01 Количество на модель: 1
КЗК-5-0113401-01
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: Болт М8-6eх16 – 7796 Количество на модель: 4
Болт М8-6eх16 – 7796
4
4

Номер детали на чертеже:

4

Болт

Заводской номер: Болт М6-6eх20 – 7798 Количество на модель: 4
Болт М6-6eх20 – 7798
4
5

Номер детали на чертеже:

5

Шайба 6Т 65Г – 6402

Заводской номер: Шайба 6Т 65Г – 6402 Количество на модель: 4
Шайба 6Т 65Г – 6402
4
6

Номер детали на чертеже:

6

Шайба 8Т 65Г – 6402

Заводской номер: Шайба 8Т 65Г – 6402 Количество на модель: 4
Шайба 8Т 65Г – 6402
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: Шайба C 6 – 6958 Количество на модель: 4
Шайба C 6 – 6958
4
8

Номер детали на чертеже:

8

Шайба

Заводской номер: Шайба C 8 – 6958 Количество на модель: 4
Шайба C 8 – 6958
4
