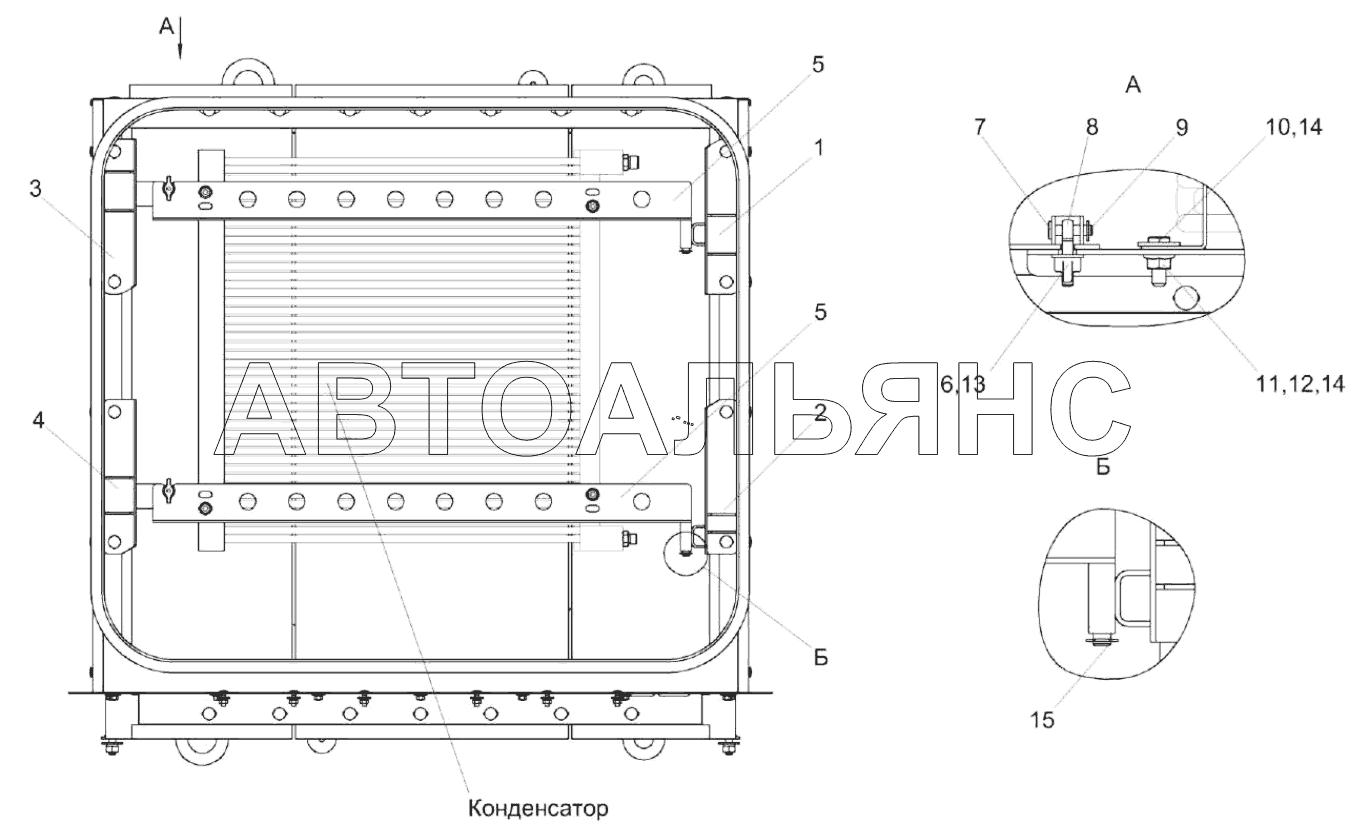

Установка конденсатора КС-100-0121050 KС-100. Каталог 2021г.

Компрессор КВК 0150240 KС-100 Установка испарителя КС-100-2-0121020 (лист 1) KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка конденсатора

Заводской номер: КС-100-0121050 Количество на модель: 1
КС-100-0121050
1
1

Номер детали на чертеже:

1

Боковина правая

Заводской номер: КС-100-0121060 Количество на модель: 1
КС-100-0121060
1
2

Номер детали на чертеже:

2

Боковина правая

Заводской номер: КС-100-0121060-01 Количество на модель: 1
КС-100-0121060-01
1
3

Номер детали на чертеже:

3

Боковина левая

Заводской номер: КС-100-0121070 Количество на модель: 1
КС-100-0121070
1
4

Номер детали на чертеже:

4

Боковина левая

Заводской номер: КС-100-0121070-01 Количество на модель: 1
КС-100-0121070-01
1
5

Номер детали на чертеже:

5

Опора

Заводской номер: КС-100-0121080 Количество на модель: 2
КС-100-0121080
2
6

Номер детали на чертеже:

6

Гайка

Заводской номер: КИС 0120400 Количество на модель: 2
КИС 0120400
2
7

Номер детали на чертеже:

7

Ось

Заводской номер: КС-100-0121602 Количество на модель: 2
КС-100-0121602
2
8

Номер детали на чертеже:

8

Болт откидной

Заводской номер: КЗС 0131602 Количество на модель: 2
КЗС 0131602
2
9

Номер детали на чертеже:

9

Шайба упорная

Заводской номер: СЭУ 0201453 Количество на модель: 2
СЭУ 0201453
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: УЭС-7-0203603 Количество на модель: 4
УЭС-7-0203603
4
11

Номер детали на чертеже:

11

Гайка М8-6G – 5915

Заводской номер: Гайка М8-6G – 5915 Количество на модель: 4
Гайка М8-6G – 5915
4
12

Номер детали на чертеже:

12

Шайба 8Т 65Г – 6402

Заводской номер: Шайба 8Т 65Г – 6402 Количество на модель: 4
Шайба 8Т 65Г – 6402
4
13

Номер детали на чертеже:

13

Шайба

Заводской номер: Шайба C 6 – 6958 Количество на модель: 2
Шайба C 6 – 6958
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: Шайба C 8 – 6958 Количество на модель: 8
Шайба C 8 – 6958
8
15

Номер детали на чертеже:

15

Шайба

Заводской номер: Шайба 9.65Г- 11648 Количество на модель: 2
Шайба 9.65Г- 11648
2
