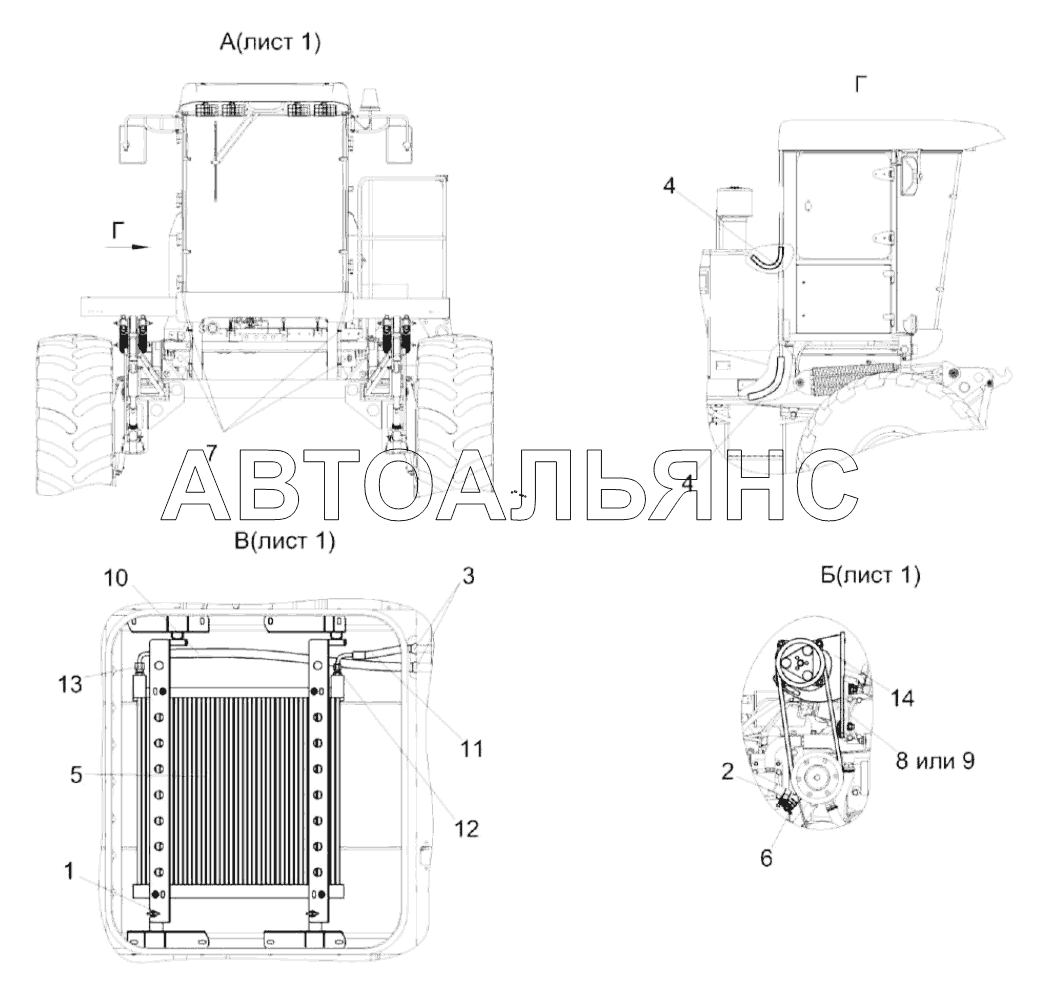

Установка оборудования кондиционера КС-100-2-0121010 (Лист 2) KС-100. Каталог 2021г.

Установка оборудования кондиционера КС-100-2-0121010 (Лист 1) KС-100 Установка компрессора КС-100-2-0121030 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка оборудования кондиционера

Заводской номер: КС-100-2-0121010 Количество на модель: 1
КС-100-2-0121010
1
1

Номер детали на чертеже:

1

Установка конденсатора

Заводской номер: КС-100-0121050 Количество на модель: 1
КС-100-0121050
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: А 23.02.260 Количество на модель: 2
А 23.02.260
2
3

Номер детали на чертеже:

3

Втулка

Заводской номер: КГС 0120032-01 Количество на модель: 2
КГС 0120032-01
2
4

Номер детали на чертеже:

4

Оплетка

Заводской номер: ОПЛ 0600016-10 Количество на модель: 2
ОПЛ 0600016-10
2
5

Номер детали на чертеже:

5

Конденсатор

Заводской номер: 99-000503-00 Количество на модель: 1
99-000503-00
1
6

Номер детали на чертеже:

6

Кран ВС11-О

Заводской номер: ВС11-О Количество на модель: 1
ВС11-О
1
7

Номер детали на чертеже:

7

Лента стяжная зубчатая

Заводской номер: Лента Количество на модель: 4
Лента
4
8

Номер детали на чертеже:

8

Ремень

Заводской номер: SPA (11-10)-1032 Lw Количество на модель: 1
SPA (11-10)-1032 Lw
1
9

Номер детали на чертеже:

9

Ремень

Заводской номер: SPA 1032 Количество на модель: 1
SPA 1032
1
10

Номер детали на чертеже:

10

Хладонопровод

Заводской номер: 05-070131-20 Количество на модель: 1
05-070131-20
1
11

Номер детали на чертеже:

11

Хладонопровод

Заводской номер: 05-070132-21 Количество на модель: 1
05-070132-21
1
12

Номер детали на чертеже:

12

Кольцо

Заводской номер: 9/16 08-002562-00 Количество на модель: 3
9/16 08-002562-00
3
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 3/4 08-003502-00 Количество на модель: 2
3/4 08-003502-00
2
14

Номер детали на чертеже:

14

Установка Компрессор

Заводской номер: КС-100-2-0121030 Количество на модель: 1
КС-100-2-0121030
1
