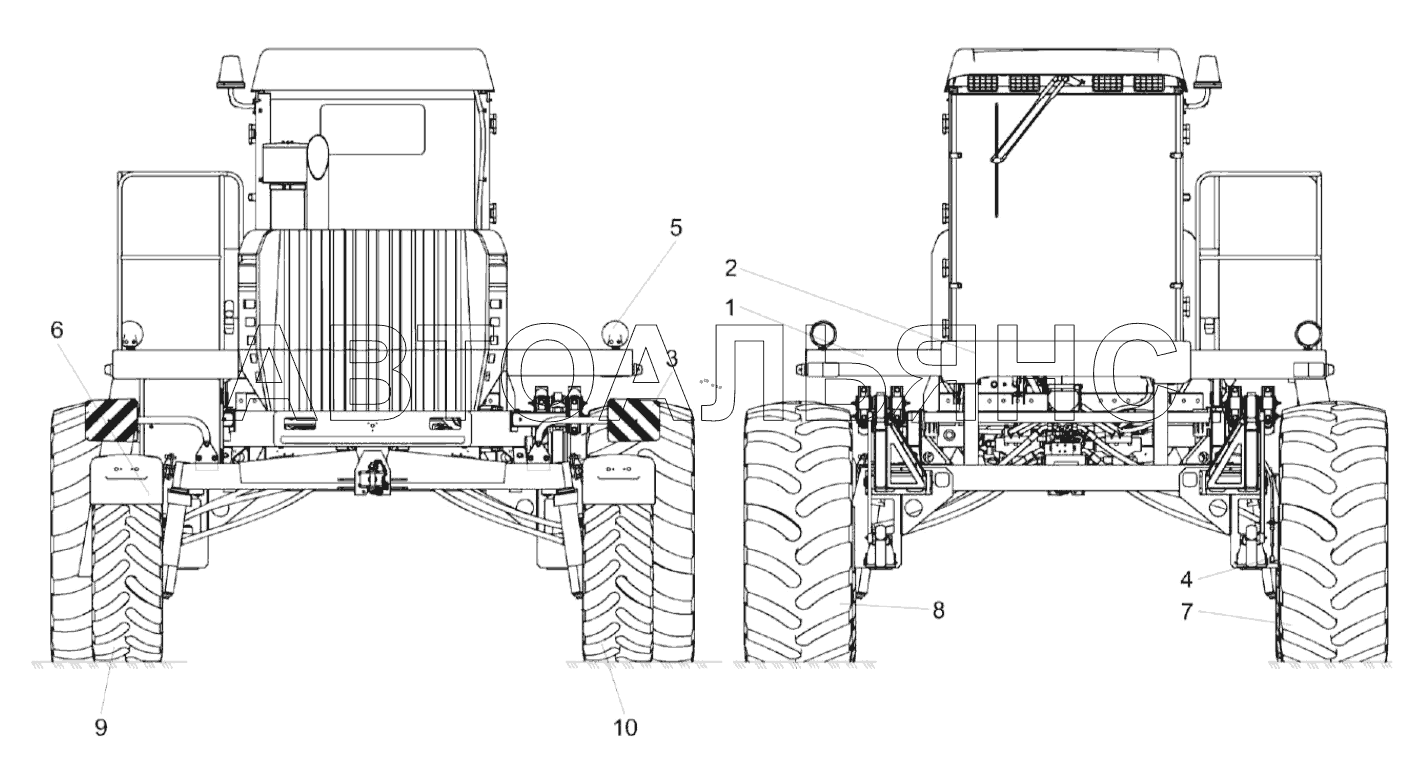

Шасси КС-100-2-0100000 (вид сзади, спереди) KС-100. Каталог 2021г.

Шасси КС-100-2-0100000 (вид справа) KС-100 Шасси КС-100-2-0100010 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шасси

Заводской номер: КС-100-2-0100000 Количество на модель: 1
КС-100-2-0100000
1
1

Номер детали на чертеже:

1

Установка опоры

Заводской номер: КС-100-2-0100030 Количество на модель: 1
КС-100-2-0100030
1
2

Номер детали на чертеже:

2

Установка бампера

Заводской номер: КС-100-0100080 Количество на модель: 1
КС-100-0100080
1
3

Номер детали на чертеже:

3

Установка светоотражающих панелей

Заводской номер: КС-100-2-0100120 Количество на модель: 1
КС-100-2-0100120
1
4

Номер детали на чертеже:

4

Установка тросов привода стояночного тормоза

Заводской номер: КС-100-2-0119140 Количество на модель: 1
КС-100-2-0119140
1
5

Номер детали на чертеже:

5

Установка электрооборудования

Заводской номер: КС-100-2-0700000 Количество на модель: 1
КС-100-2-0700000
1
6

Номер детали на чертеже:

6

Установка щитков

Заводской номер: КС-200-0102000-01 Количество на модель: 1
КС-200-0102000-01
1
7

Номер детали на чертеже:

7

Колесо

Заводской номер: КС-200-0110000 Количество на модель: 1
КС-200-0110000
1
8

Номер детали на чертеже:

8

Колесо

Заводской номер: КС-200-0110000-01 Количество на модель: 1
КС-200-0110000-01
1
9

Номер детали на чертеже:

9

Колесо

Заводской номер: КС-200-0111000 Количество на модель: 1
КС-200-0111000
1
10

Номер детали на чертеже:

10

Колесо

Заводской номер: КС-200-0111000-01 Количество на модель: 1
КС-200-0111000-01
1
