Блок управления КС-100-0119890 KС-100. Каталог 2021г.

Cиденье КС-100-0119050 KС-100 Рычаг КЗК-12-0119920Б KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

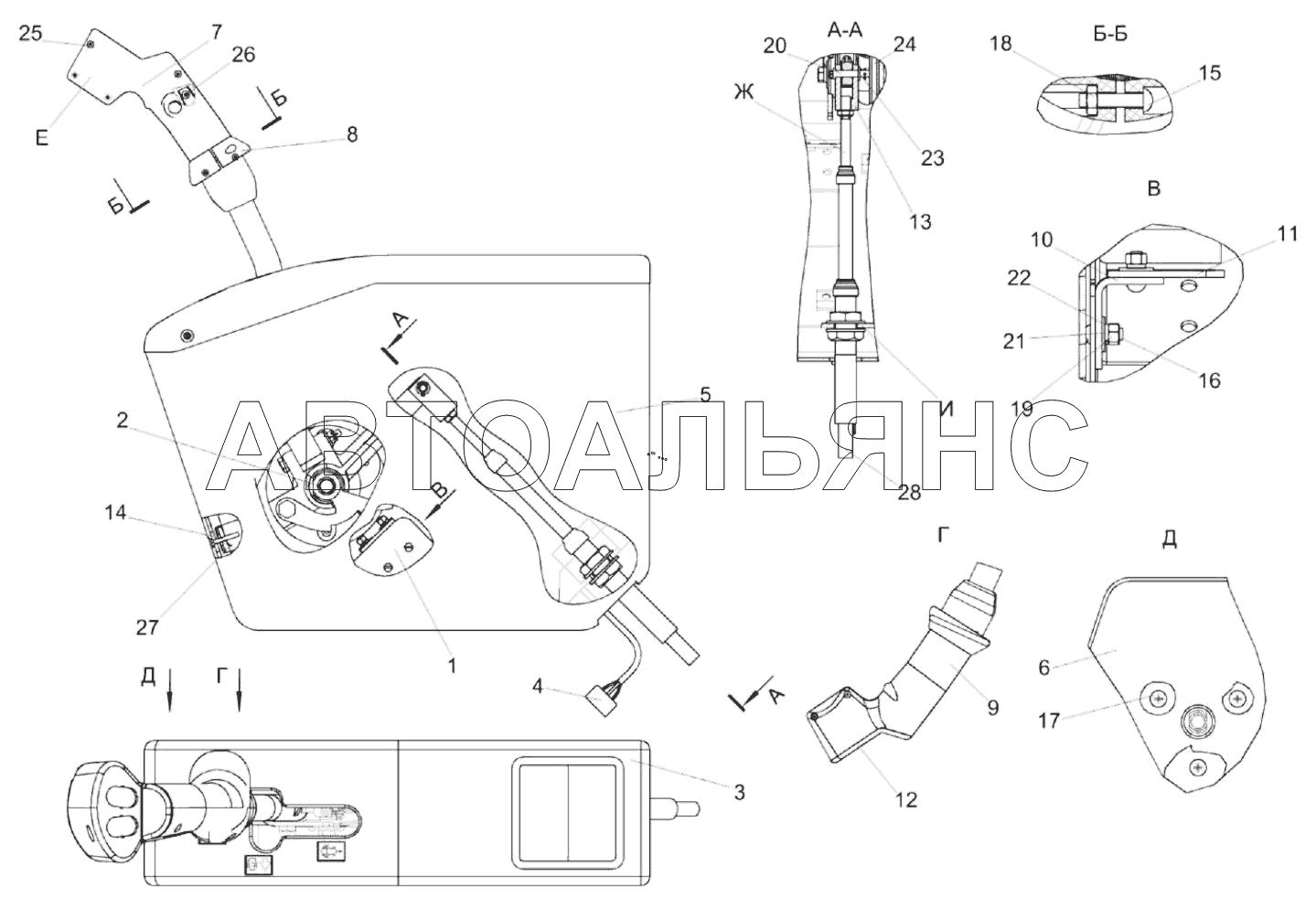

Номер детали на чертеже:

Блок управления

Заводской номер: КС-100-1-0119890 Количество на модель: 1
КС-100-1-0119890
1
1

Номер детали на чертеже:

1

Корпус

Заводской номер: КЗК-12-0119900А Количество на модель: 1
КЗК-12-0119900А
1
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КЗК-12-0119920Б Количество на модель: 1
КЗК-12-0119920Б
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: КЗК-12-0122040 Количество на модель: 1
КЗК-12-0122040
1
4

Номер детали на чертеже:

4

Установка электрооборудования привода

Заводской номер: КС-100-1-0724000 Количество на модель: 1
КС-100-1-0724000
1
5

Номер детали на чертеже:

5

Кожух

Заводской номер: КЗК-12-0119049 Количество на модель: 1
КЗК-12-0119049
1
6

Номер детали на чертеже:

6

Кожух

Заводской номер: КЗК-12-0119051 Количество на модель: 1
КЗК-12-0119051
1
7

Номер детали на чертеже:

7

Корпус

Заводской номер: КЗК-12-0119053А Количество на модель: 1
КЗК-12-0119053А
1
8

Номер детали на чертеже:

8

Упор

Заводской номер: КЗК-12-0119054 Количество на модель: 1
КЗК-12-0119054
1
9

Номер детали на чертеже:

9

Корпус

Заводской номер: КЗК-12-0119065 Количество на модель: 1
КЗК-12-0119065
1
10

Номер детали на чертеже:

10

Уголок

Заводской номер: КЗК-12-0122415 Количество на модель: 1
КЗК-12-0122415
1
11

Номер детали на чертеже:

11

Пластина

Заводской номер: КЗК-12-0122418 Количество на модель: 1
КЗК-12-0122418
1
12

Номер детали на чертеже:

12

Панель

Заводской номер: КС-100-1-0119066 Количество на модель: 1
КС-100-1-0119066
1
13

Номер детали на чертеже:

13

Вилка

Заводской номер: УЭС 0301601-01 Количество на модель: 1
УЭС 0301601-01
1
14

Номер детали на чертеже:

14

Винт

Заводской номер: Винт 2-5х2х25 – 373762 Количество на модель: 6
Винт 2-5х2х25 – 373762
6
15

Номер детали на чертеже:

15

Винт

Заводской номер: Винт B.М3-6eх14 – 17473 Количество на модель: 1
Винт B.М3-6eх14 – 17473
1
16

Номер детали на чертеже:

16

Винт

Заводской номер: Винт B.М5-6eх14 – 17473 Количество на модель: 4
Винт B.М5-6eх14 – 17473
4
17

Номер детали на чертеже:

17

Винт

Заводской номер: Винт B2.М8-6eх16 – 17475 Количество на модель: 3
Винт B2.М8-6eх16 – 17475
3
18

Номер детали на чертеже:

18

Гайка

Заводской номер: Гайка М3-6G – 5927 Количество на модель: 1
Гайка М3-6G – 5927
1
19

Номер детали на чертеже:

19

Гайка М5-6G – 5927

Заводской номер: Гайка М5-6G – 5927 Количество на модель: 4
Гайка М5-6G – 5927
4
20

Номер детали на чертеже:

20

Ось

Заводской номер: Ось 6-6 b12х30 – 9650 Количество на модель: 1
Ось 6-6 b12х30 – 9650
1
21

Номер детали на чертеже:

21

Шайба

Заводской номер: Шайба 5Т 65Г – 6402 Количество на модель: 4
Шайба 5Т 65Г – 6402
4
22

Номер детали на чертеже:

22

Шайба

Заводской номер: Шайба C 5 – 6958 Количество на модель: 4
Шайба C 5 – 6958
4
23

Номер детали на чертеже:

23

Шайба

Заводской номер: Шайба C.6 – 11371 Количество на модель: 1
Шайба C.6 – 11371
1
24

Номер детали на чертеже:

24

Шплинт

Заводской номер: Шплинт 1,6х12 – 397 Количество на модель: 1
Шплинт 1,6х12 – 397
1
25

Номер детали на чертеже:

25

Шуруп

Заводской номер: Шуруп 3,0х12 Количество на модель: 6
Шуруп 3,0х12
6
26

Номер детали на чертеже:

26

Шуруп

Заводской номер: Шуруп 3-4х13 – 1145 Количество на модель: 3
Шуруп 3-4х13 – 1145
3
27

Номер детали на чертеже:

27

Держатель

Заводской номер: 6430-5325264 Количество на модель: 6
6430-5325264
6
28

Номер детали на чертеже:

28

Трос дистанционного управления

Заводской номер: 113-075-02300 Количество на модель: 1
113-075-02300
1
