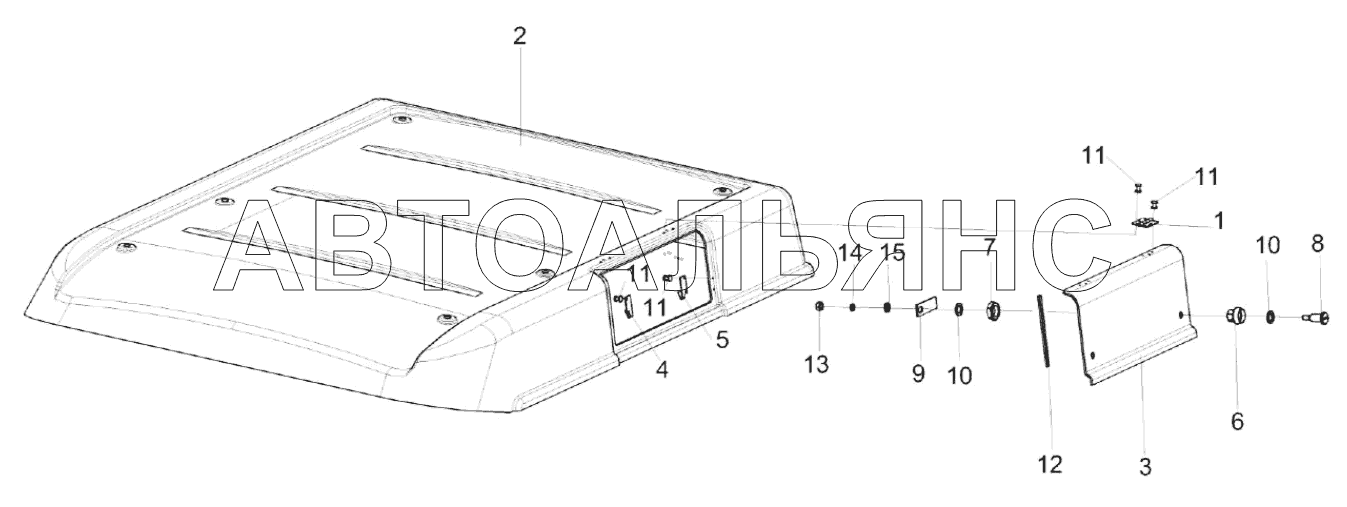

Крыша КС-100-0120140-01 KС-100. Каталог 2021г.

Кабина КС-100-2-0120010 (лист 3) KС-100 Дверь КЗК-5-0120210 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Крыша

Заводской номер: КС-100-0120140-01 Количество на модель: 1
КС-100-0120140-01
1

Номер детали на чертеже:

Крышка

Заводской номер: КС-100-0120150 Количество на модель: 1
КС-100-0120150
1
1

Номер детали на чертеже:

1

Петля накладная

Заводской номер: ПФ 60.00.000-03 Количество на модель: 2
ПФ 60.00.000-03
2
2

Номер детали на чертеже:

2

Крыша

Заводской номер: КС-100-0120004-01 Количество на модель: 1
КС-100-0120004-01
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: КС-100-0120005 Количество на модель: 1
КС-100-0120005
1
4

Номер детали на чертеже:

4

Зацеп

Заводской номер: КВК-6-0120438 Количество на модель: 1
КВК-6-0120438
1
5

Номер детали на чертеже:

5

Зацеп

Заводской номер: КВК-6-0120438-01 Количество на модель: 1
КВК-6-0120438-01
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: КВК 0120609 Количество на модель: 2
КВК 0120609
2
7

Номер детали на чертеже:

7

Гайка

Заводской номер: КВК 0120611 Количество на модель: 2
КВК 0120611
2
8

Номер детали на чертеже:

8

Палец

Заводской номер: КВК 0120612 Количество на модель: 2
КВК 0120612
2
9

Номер детали на чертеже:

9

Фиксатор

Заводской номер: КВК 0121415 Количество на модель: 2
КВК 0121415
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: УЭС 1000001 Количество на модель: 4
УЭС 1000001
4
11

Номер детали на чертеже:

11

Заклепка

Заводской номер: 565 040 012 Количество на модель: 10
565 040 012
10
12

Номер детали на чертеже:

12

Уплотнитель

Заводской номер: SD-40AX/E Количество на модель:
SD-40AX/E
13

Номер детали на чертеже:

13

Гайка М6-6G – 5915

Заводской номер: Гайка М6-6G – 5915 Количество на модель: 2
Гайка М6-6G – 5915
2
14

Номер детали на чертеже:

14

Шайба 6Т 65Г – 6402

Заводской номер: Шайба 6Т 65Г – 6402 Количество на модель: 2
Шайба 6Т 65Г – 6402
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: Шайба C.6.01 – 11371 Количество на модель: 2
Шайба C.6.01 – 11371
2
