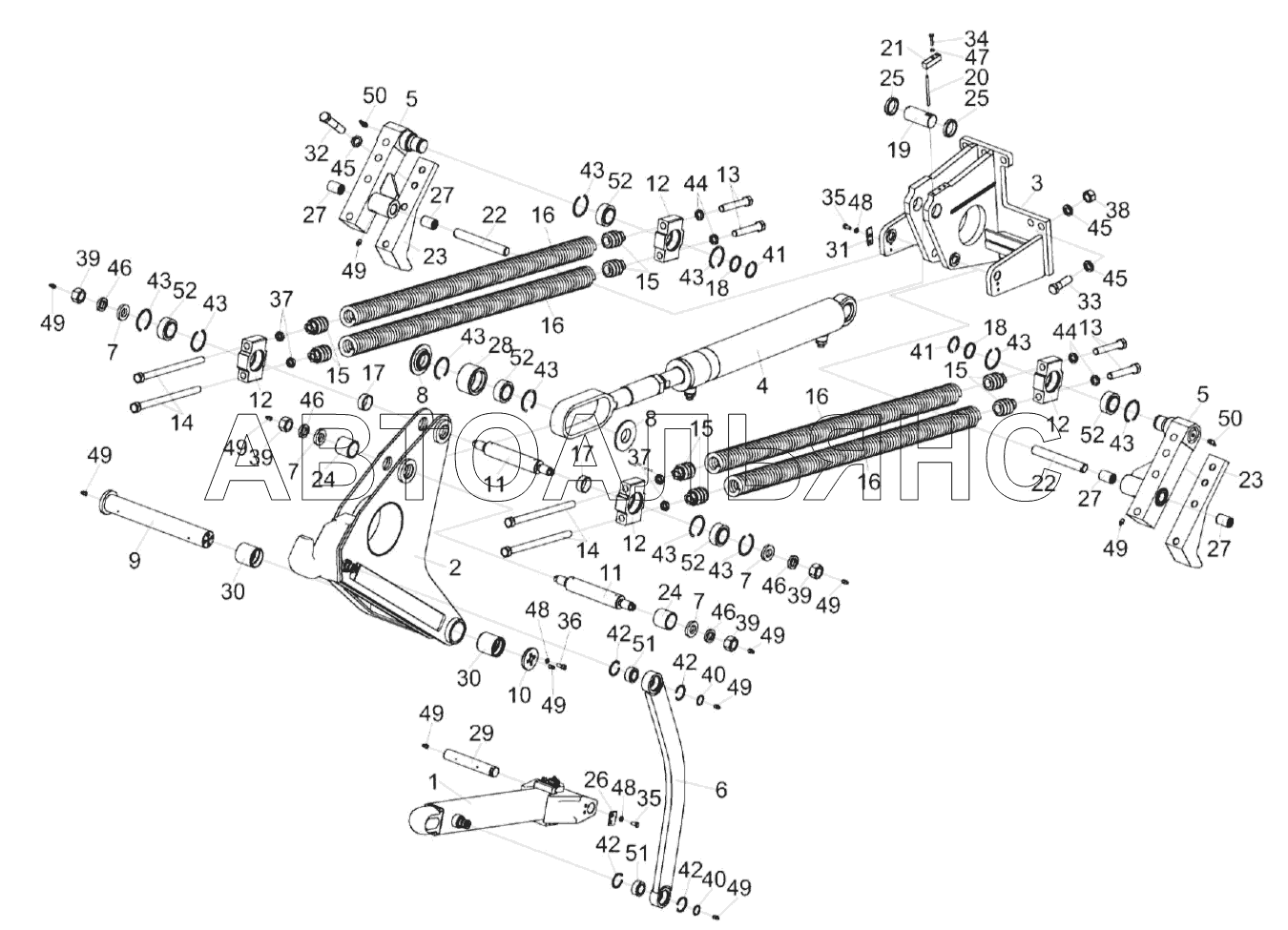

Установка механизма навески КС-100-2-0154000 (левая сторона) KС-100. Каталог 2021г.

Гидроцилиндр КЗК 0109040 KС-100 Установка механизма навески КС-100-2-0154000 (правая сторона) KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка механизма навески

Заводской номер: КС-100-2-0154000 Количество на модель: 1
КС-100-2-0154000
1

Номер детали на чертеже:

Опора

Заводской номер: КС-100-0154030 Количество на модель: 8
КС-100-0154030
8

Номер детали на чертеже:

Пружина

Заводской номер: КС-100-0154040 Количество на модель: 8
КС-100-0154040
8

Номер детали на чертеже:

Рычаг

Заводской номер: КС-100-2-0154010-01 Количество на модель: 1
КС-100-2-0154010-01
1

Номер детали на чертеже:

Рычаг

Заводской номер: КС-100-2-0104080 Количество на модель: 4
КС-100-2-0104080
4

Номер детали на чертеже:

Штанга

Заводской номер: КС-200-0104050-01 Количество на модель: 2
КС-200-0104050-01
2

Номер детали на чертеже:

Ролик

Заводской номер: КС-200-0104080 Количество на модель: 2
КС-200-0104080
2
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КС-100-0154150 Количество на модель: 1
КС-100-0154150
1
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КС-100-2-0154020-01 Количество на модель: 1
КС-100-2-0154020-01
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КС-100-2-0154030 Количество на модель: 2
КС-100-2-0154030
2
4

Номер детали на чертеже:

4

Гидроцилиндр

Заводской номер: КС-100-2-0154070 Количество на модель: 2
КС-100-2-0154070
2
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: КС-100-2-0154090 Количество на модель: 1
КС-100-2-0154090
1
6

Номер детали на чертеже:

6

Тяга

Заводской номер: КС-200-0104060-01 Количество на модель: 1
КС-200-0104060-01
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: КС-100-0104415 Количество на модель: 8
КС-100-0104415
8
8

Номер детали на чертеже:

8

Шайба

Заводской номер: КС-100-0104609 Количество на модель: 4
КС-100-0104609
4
9

Номер детали на чертеже:

9

Ось

Заводской номер: КС-100-0104625А Количество на модель: 2
КС-100-0104625А
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: КС-100-0104626А Количество на модель: 2
КС-100-0104626А
2
11

Номер детали на чертеже:

11

Ось

Заводской номер: КС-100-0154601 Количество на модель: 4
КС-100-0154601
4
12

Номер детали на чертеже:

12

Опора

Заводской номер: КС-100-0154602 Количество на модель: 1
КС-100-0154602
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: КС-100-0154603 Количество на модель: 8
КС-100-0154603
8
14

Номер детали на чертеже:

14

Болт

Заводской номер: КС-100-0154603-01 Количество на модель: 8
КС-100-0154603-01
8
15

Номер детали на чертеже:

15

Пробка

Заводской номер: КС-100-0154604 Количество на модель: 2
КС-100-0154604
2
16

Номер детали на чертеже:

16

Пружина

Заводской номер: КС-100-0154605 Количество на модель: 1
КС-100-0154605
1
17

Номер детали на чертеже:

17

Втулка

Заводской номер: КС-100-0154801 Количество на модель: 4
КС-100-0154801
4
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: КС-100-2-0154411 Количество на модель: 4
КС-100-2-0154411
4
19

Номер детали на чертеже:

19

Ось

Заводской номер: КС-100-2-0154602 Количество на модель: 2
КС-100-2-0154602
2
20

Номер детали на чертеже:

20

Фиксатор

Заводской номер: КС-100-2-0154603 Количество на модель: 2
КС-100-2-0154603
2
21

Номер детали на чертеже:

21

Защита

Заводской номер: КС-100-2-0154604 Количество на модель: 2
КС-100-2-0154604
2
22

Номер детали на чертеже:

22

Ось

Заводской номер: КС-100-2-0154605 Количество на модель: 4
КС-100-2-0154605
4
23

Номер детали на чертеже:

23

Упор

Заводской номер: КС-100-2-0154611 Количество на модель: 4
КС-100-2-0154611
4
24

Номер детали на чертеже:

24

Втулка

Заводской номер: КС-100-2-0154801 Количество на модель: 4
КС-100-2-0154801
4
25

Номер детали на чертеже:

25

Втулка

Заводской номер: КС-100-2-0154801-01 Количество на модель: 4
КС-100-2-0154801-01
4
26

Номер детали на чертеже:

26

Пластина

Заводской номер: КС-200-0104416 Количество на модель: 2
КС-200-0104416
2
27

Номер детали на чертеже:

27

Втулка

Заводской номер: КС-150С-0101001 Количество на модель: 2
КС-150С-0101001
2
28

Номер детали на чертеже:

28

Ролик

Заводской номер: КС-200-0104608 Количество на модель: 1
КС-200-0104608
1
29

Номер детали на чертеже:

29

Ось

Заводской номер: КС-200-0104627 Количество на модель: 2
КС-200-0104627
2
30

Номер детали на чертеже:

30

Втулка

Заводской номер: КЗК-1420-0109001 Количество на модель: 2
КЗК-1420-0109001
2
31

Номер детали на чертеже:

31

Пластина

Заводской номер: УЭС 1300407 Количество на модель: 4
УЭС 1300407
4
32

Номер детали на чертеже:

32

Болт

Заводской номер: Болт М20-6eХ100 - 7796 Количество на модель: 16
Болт М20-6eХ100 - 7796
16
33

Номер детали на чертеже:

33

Болт

Заводской номер: Болт М20-6eХ65 - 7796 Количество на модель: 20
Болт М20-6eХ65 - 7796
20
34

Номер детали на чертеже:

34

Болт

Заводской номер: Болт М6-6eХ30 - 7796 Количество на модель: 4
Болт М6-6eХ30 - 7796
4
35

Номер детали на чертеже:

35

Болт

Заводской номер: Болт М8-6eХ16 - 7796 Количество на модель: 12
Болт М8-6eХ16 - 7796
12
36

Номер детали на чертеже:

36

Винт

Заводской номер: Винт М8-6eХ20 - 11738 Количество на модель: 8
Винт М8-6eХ20 - 11738
8
37

Номер детали на чертеже:

37

Гайка

Заводской номер: Гайка М18Х1,5-6G - 2526 Количество на модель: 8
Гайка М18Х1,5-6G - 2526
8
38

Номер детали на чертеже:

38

Гайка

Заводской номер: Гайка М20-6G - 5915 Количество на модель: 20
Гайка М20-6G - 5915
20
39

Номер детали на чертеже:

39

Гайка

Заводской номер: Гайка М24-6G - 5915 Количество на модель: 8
Гайка М24-6G - 5915
8
40

Номер детали на чертеже:

40

Кольцо

Заводской номер: Кольцо В25 - 13940 Количество на модель: 4
Кольцо В25 - 13940
4
41

Номер детали на чертеже:

41

Кольцо

Заводской номер: Кольцо В40 - 13940 Количество на модель: 4
Кольцо В40 - 13940
4
42

Номер детали на чертеже:

42

Кольцо

Заводской номер: Кольцо В42 - 13941 Количество на модель: 4
Кольцо В42 - 13941
4
43

Номер детали на чертеже:

43

Кольцо

Заводской номер: Кольцо В62 - 13941 Количество на модель: 2 2
Кольцо В62 - 13941
2 2
44

Номер детали на чертеже:

44

Шайба

Заводской номер: Шайба 18Т 65Г - 6402 Количество на модель: 8
Шайба 18Т 65Г - 6402
8
45

Номер детали на чертеже:

45

Шайба

Заводской номер: Шайба 20Т 65Г - 6402 Количество на модель: 50
Шайба 20Т 65Г - 6402
50
46

Номер детали на чертеже:

46

Шайба

Заводской номер: Шайба 24Т 65Г - 6402 Количество на модель: 8
Шайба 24Т 65Г - 6402
8
47

Номер детали на чертеже:

47

Шайба

Заводской номер: Шайба 6Т 65Г - 6402 Количество на модель: 4
Шайба 6Т 65Г - 6402
4
48

Номер детали на чертеже:

48

Шайба

Заводской номер: Шайба 8Т 65Г - 6402 Количество на модель: 20
Шайба 8Т 65Г - 6402
20
49

Номер детали на чертеже:

49

Масленка

Заводской номер: Масленка 1.2.Ц6 - 19853 Количество на модель: 22
Масленка 1.2.Ц6 - 19853
22
50

Номер детали на чертеже:

50

Масленка

Заводской номер: Масленка 2.2.45.Ц6 - 19853 Количество на модель: 4
Масленка 2.2.45.Ц6 - 19853
4
51

Номер детали на чертеже:

51

Подшипник

Заводской номер: Подшипник ШС25 - 3635 Количество на модель: 2
Подшипник ШС25 - 3635
2
52

Номер детали на чертеже:

52

Подшипник

Заводской номер: Подшипник ШСП40 - 3635 Количество на модель: 1
Подшипник ШСП40 - 3635
1
