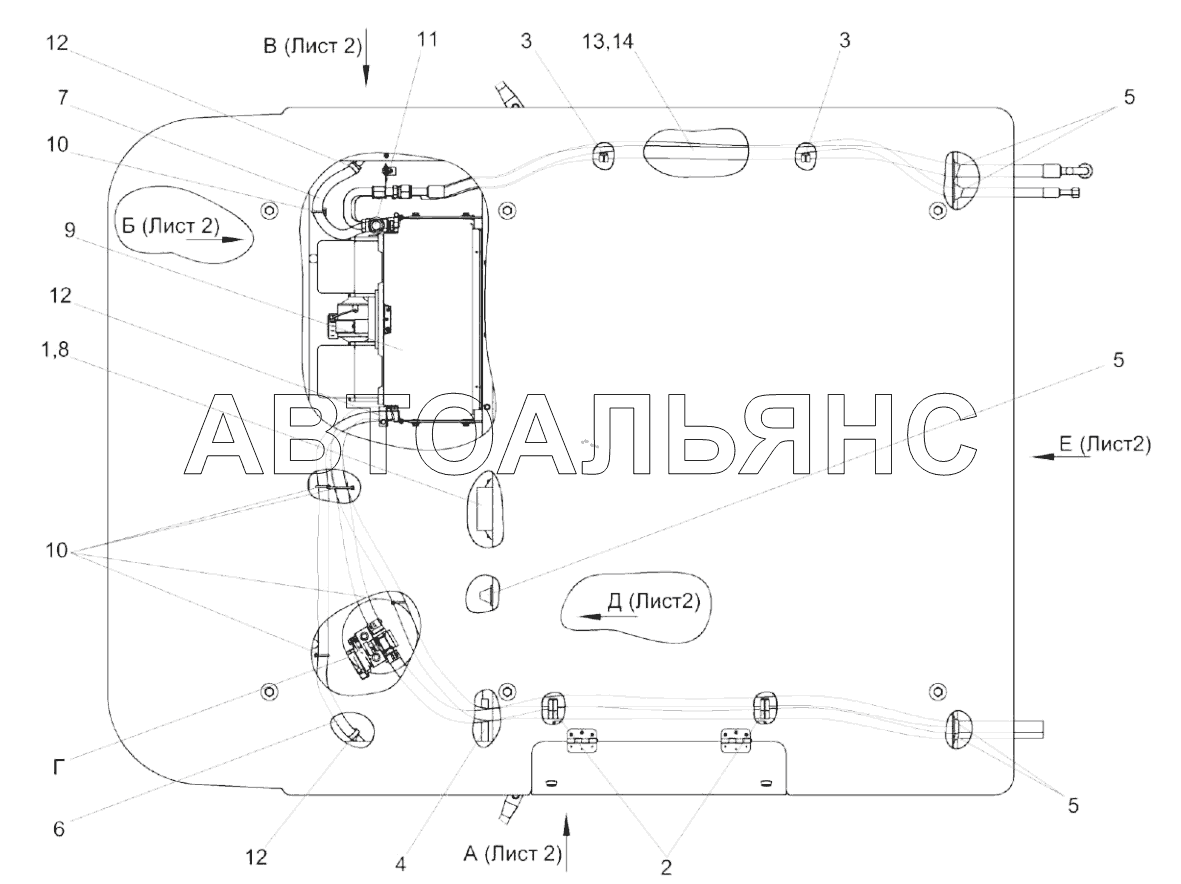

Установка испарителя КС-100-0121020 (лист 1) KС-100. Каталог 2020г.

Установка оборудования отопителя КС-100-0121160 KС-100 Установка испарителя КС-100-0121020 (лист 2) KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка испарителя

Заводской номер: КС-100-0121020 Количество на модель: 1
КС-100-0121020
1
1

Номер детали на чертеже:

1

Установка блока управления

Заводской номер: КВК-6-0121100 Количество на модель: 1
КВК-6-0121100
1
2

Номер детали на чертеже:

2

Установка прижима

Заводской номер: КЗК-5-0113060 Количество на модель: 2
КЗК-5-0113060
2
3

Номер детали на чертеже:

3

Установка прижима

Заводской номер: КЗК-5-0113060-01 Количество на модель: 2
КЗК-5-0113060-01
2
4

Номер детали на чертеже:

4

Уплотнитель 2107-6107018М

Заводской номер: КВС-1-0156011 Количество на модель: 1
КВС-1-0156011
1
5

Номер детали на чертеже:

5

Втулка

Заводской номер: КГС 0120032-01 Количество на модель: 7
КГС 0120032-01
7
6

Номер детали на чертеже:

6

Рукав

Заводской номер: РНД 0120012-50 Количество на модель: 1
РНД 0120012-50
1
7

Номер детали на чертеже:

7

Рукав

Заводской номер: УЭС-15-0500005 Количество на модель: 1
УЭС-15-0500005
1
8

Номер детали на чертеже:

8

Блок управления климатической системой

Заводской номер: 18-011186-00 Количество на модель: 1
18-011186-00
1
9

Номер детали на чертеже:

9

Испарительно-отопительный блок со жгутом в сборе

Заводской номер: 03-131000-25 Количество на модель: 1
03-131000-25
1
10

Номер детали на чертеже:

10

Лента стяжная

Заводской номер: 2-0160981-2 Количество на модель: 13
2-0160981-2
13
11

Номер детали на чертеже:

11

Уплотнение

Заводской номер: 08-000010-00 Количество на модель: 2
08-000010-00
2
12

Номер детали на чертеже:

12

Хомут червячный

Заводской номер: Хомут16-27/9 C7W2 Количество на модель: 10
Хомут16-27/9 C7W2
10
13

Номер детали на чертеже:

13

Лента стяжная зубчатая

Заводской номер: Лента Количество на модель:
Лента
14

Номер детали на чертеже:

14

Труба

Заводской номер: Труба Количество на модель:
Труба
