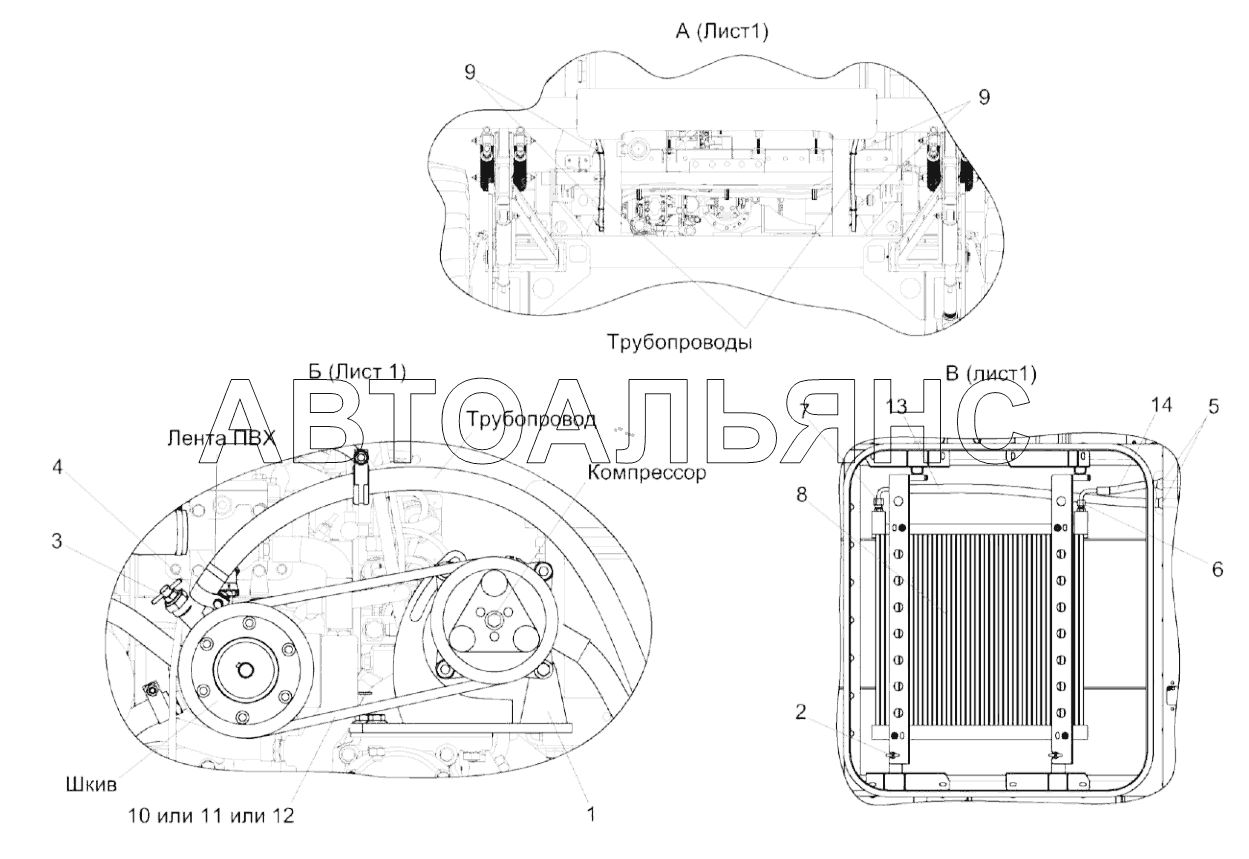

Установка оборудования кондиционера КС-100-0121010 (Лист 2) KС-100. Каталог 2020г.

Установка оборудования кондиционера КС-100-0121010 (Лист 1) KС-100 Установка ресивера КС-100-0121090 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка оборудования кондиционера

Заводской номер: КС-100-0121010 Количество на модель: 1
КС-100-0121010
1
1

Номер детали на чертеже:

1

Установка компрессора

Заводской номер: КС-100-0121030 Количество на модель: 1
КС-100-0121030
1
2

Номер детали на чертеже:

2

Установка конденсатора

Заводской номер: КС-100-0121050 Количество на модель: 1
КС-100-0121050
1
3

Номер детали на чертеже:

3

Установка оборудования отопителя

Заводской номер: КС-100-0121160 Количество на модель: 1
КС-100-0121160
1
4

Номер детали на чертеже:

4

Хомут

Заводской номер: А 23.02.260 Количество на модель: 2
А 23.02.260
2
5

Номер детали на чертеже:

5

Втулка

Заводской номер: КГС 0120032-01 Количество на модель: 2
КГС 0120032-01
2
6

Номер детали на чертеже:

6

Кольцо уплотнительное 9/16

Заводской номер: 08-002562-00 Количество на модель: 3
08-002562-00
3
7

Номер детали на чертеже:

7

Кольцо уплотнительное 3/4

Заводской номер: 08-003502-00 Количество на модель: 2
08-003502-00
2
8

Номер детали на чертеже:

8

Конденсатор

Заводской номер: 99-000503-00 Количество на модель: 1
99-000503-00
1
9

Номер детали на чертеже:

9

Лента стяжная

Заводской номер: 2-0160981-2 Количество на модель: 4
2-0160981-2
4
10

Номер детали на чертеже:

10

Ремень

Заводской номер: SPA 932 Ld Количество на модель: 1
SPA 932 Ld
1
11

Номер детали на чертеже:

11

Ремень

Заводской номер: SPA 932 Ld Количество на модель: 1
SPA 932 Ld
1
12

Номер детали на чертеже:

12

Ремень

Заводской номер: SPA 932 Lw Количество на модель: 1
SPA 932 Lw
1
13

Номер детали на чертеже:

13

Хладонопровод

Заводской номер: 05-070131-20 Количество на модель: 1
05-070131-20
1
14

Номер детали на чертеже:

14

Хладонопровод

Заводской номер: 05-070132-20 Количество на модель: 1
05-070132-20
1
