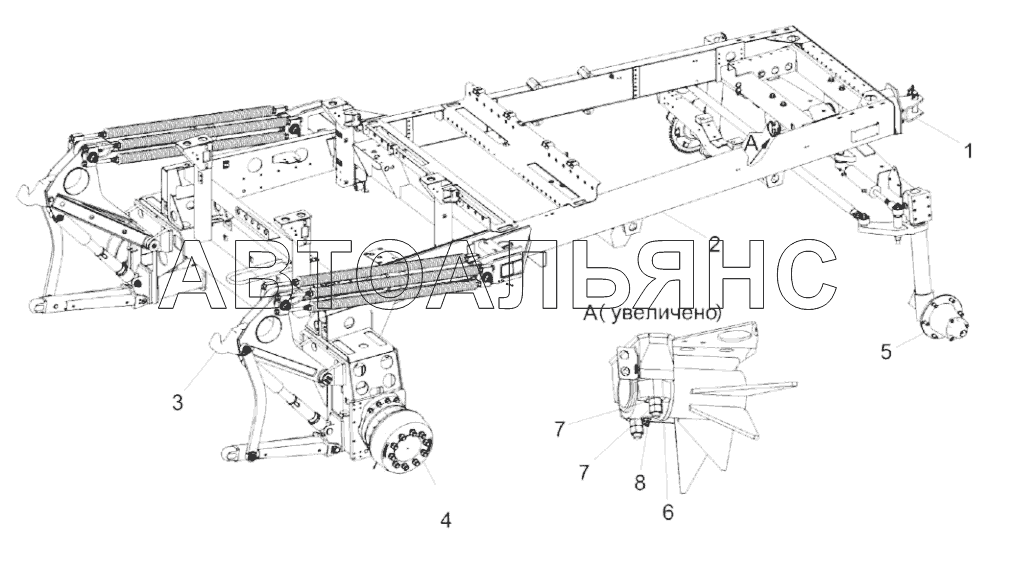

Шасси КС-100-0100010 KС-100. Каталог 2020г.

Шасси КС-100-0100000 и КС-100-0100000-01 (вид спереди) KС-100 Установка ТСУ КС-100-0100020 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шасси

Заводской номер: КС-100-0100010 Количество на модель: 1
КС-100-0100010
1
1

Номер детали на чертеже:

1

Установка тягово-сцепного устройства

Заводской номер: КС-100-0100020 Количество на модель: 1
КС-100-0100020
1
2

Номер детали на чертеже:

2

Рама

Заводской номер: КС-100-0101000 Количество на модель:
КС-100-0101000
3

Номер детали на чертеже:

3

Установка механизма навески

Заводской номер: КС-100-0154000 Количество на модель: 1
КС-100-0154000
1
4

Номер детали на чертеже:

4

Установка гидромоторов ведущих колес

Заводской номер: КС-100-0107000 Количество на модель: 1
КС-100-0107000
1
5

Номер детали на чертеже:

5

Мост управляемых колес

Заводской номер: КС-100-0109000 Количество на модель: 1
КС-100-0109000
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: РСМ10.01.01.418 Количество на модель: 1
РСМ10.01.01.418
1
7

Номер детали на чертеже:

7

Гайка

Заводской номер: Гайка М16Х1,5G.8.016-5915 Количество на модель: 4
Гайка М16Х1,5G.8.016-5915
4
8

Номер детали на чертеже:

8

Масленка

Заводской номер: Масленка 2.2.45.Ц6-19853 Количество на модель: 2
Масленка 2.2.45.Ц6-19853
2
