Установка привода управления ГСТ КС-100-0119150 KС-100. Каталог 2020г.

Установка тросов привода стояночного тормоза КС-100-0119140 KС-100 Установка капотов КС-100-0128000 (лист 1) KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

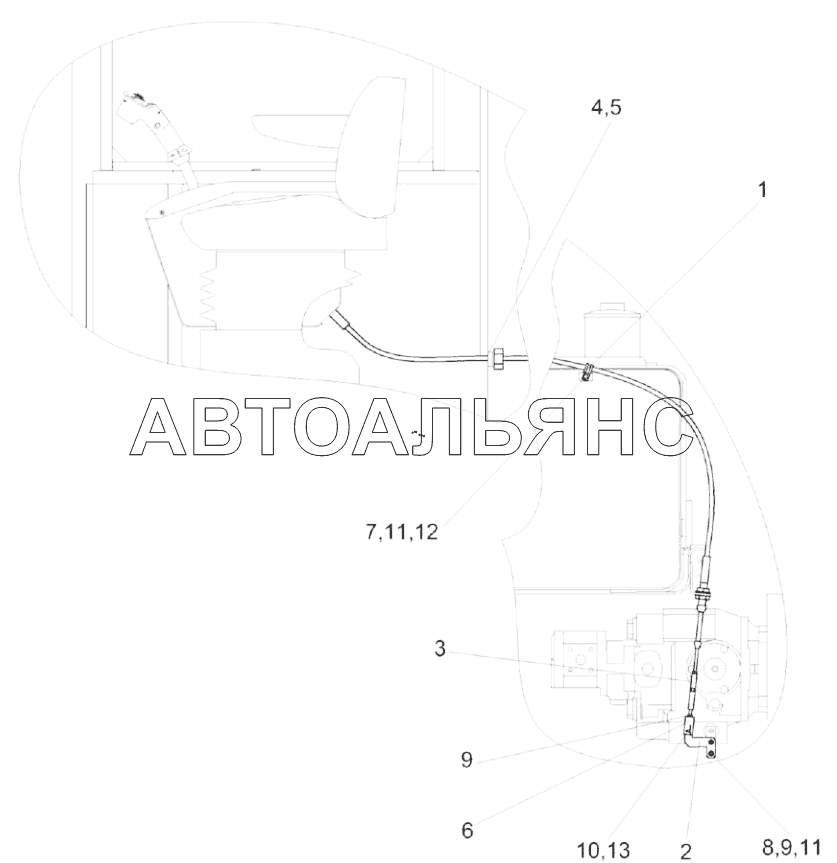

Установка привода управления ГСТ

Заводской номер: КС-100-0119150 Количество на модель: 1
КС-100-0119150
1
1

Номер детали на чертеже:

1

Хомут

Заводской номер: КГС 0115770 Количество на модель: 1
КГС 0115770
1
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КС-100-0119412 Количество на модель: 1
КС-100-0119412
1
3

Номер детали на чертеже:

3

Тяга

Заводской номер: КС-100-0119603 Количество на модель: 1
КС-100-0119603
1
4

Номер детали на чертеже:

4

Втулка

Заводской номер: КЗК-12-0119026 Количество на модель: 1
КЗК-12-0119026
1
5

Номер детали на чертеже:

5

Гайка

Заводской номер: КЗК-12-0119624 Количество на модель: 1
КЗК-12-0119624
1
6

Номер детали на чертеже:

6

Вилка

Заводской номер: УЭС 0301601 Количество на модель: 1
УЭС 0301601
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: Болт М6-6eх12-7798 Количество на модель: 1
Болт М6-6eх12-7798
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: Болт М6-6eх25-7798 Количество на модель: 2
Болт М6-6eх25-7798
2
9

Номер детали на чертеже:

9

Гайка М6-6G-5915

Заводской номер: Гайка М6-6G-5915 Количество на модель: 3
Гайка М6-6G-5915
3
10

Номер детали на чертеже:

10

Ось

Заводской номер: Ось 6-6 b12х25-9650 Количество на модель: 1
Ось 6-6 b12х25-9650
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: Шайба 6Т.65Г-6402 Количество на модель: 3
Шайба 6Т.65Г-6402
3
12

Номер детали на чертеже:

12

Шайба

Заводской номер: Шайба C 6.01-6958 Количество на модель: 1
Шайба C 6.01-6958
1
13

Номер детали на чертеже:

13

Шплинт 1,6х12-397

Заводской номер: Шплинт 1,6х12-397 Количество на модель: 1
Шплинт 1,6х12-397
1
