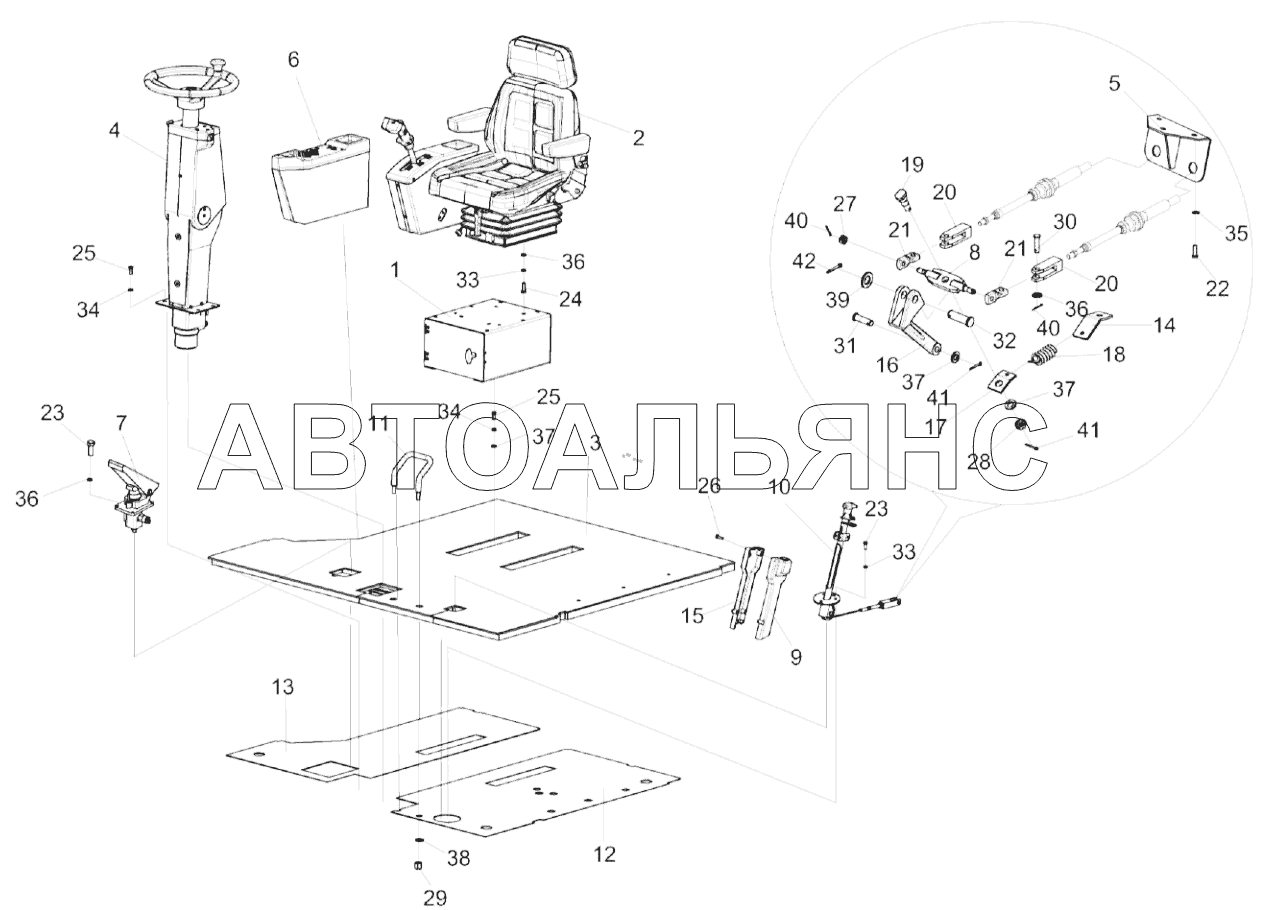

Площадка управления КС-100-0119000 KС-100. Каталог 2020г.

Установка электрооборудования кабины КС-100-0722000 KС-100 Cиденье КС-100-0119050 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Площадка управления

Заводской номер: КС-100-0119000 Количество на модель: 1
КС-100-0119000
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК-12-0119300 Количество на модель: 1
КЗК-12-0119300
1
2

Номер детали на чертеже:

2

Сиденье

Заводской номер: КС-100-0119050 Количество на модель: 1
КС-100-0119050
1
3

Номер детали на чертеже:

3

Коврик

Заводской номер: КС-100-0119220 Количество на модель: 1
КС-100-0119220
1
4

Номер детали на чертеже:

4

Рулевая колонка

Заводской номер: КС-100-0119230 Количество на модель: 1
КС-100-0119230
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КС-100-0119310 Количество на модель: 1
КС-100-0119310
1
6

Номер детали на чертеже:

6

Установка электрооборудования пульта управления

Заводской номер: КС-100-0725000 Количество на модель: 1
КС-100-0725000
1
7

Номер детали на чертеже:

7

Клапан тормозной

Заводской номер: КС-100-0606300 Количество на модель: 1
КС-100-0606300
1
8

Номер детали на чертеже:

8

Качалка

Заводской номер: РСМ 10.04.15.130 Количество на модель: 1
РСМ 10.04.15.130
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: УЭС 0300270 Количество на модель: 1
УЭС 0300270
1
10

Номер детали на чертеже:

10

Колонка привода

Заводской номер: УЭС 0300710 Количество на модель: 1
УЭС 0300710
1
11

Номер детали на чертеже:

11

Упор

Заводской номер: КЗК-10С-0119634 Количество на модель: 1
КЗК-10С-0119634
1
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: КС-100-0119002 Количество на модель: 2
КС-100-0119002
2
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: КС-100-0119003 Количество на модель: 2
КС-100-0119003
2
14

Номер детали на чертеже:

14

Ухо

Заводской номер: КС-100-0119403 Количество на модель: 1
КС-100-0119403
1
15

Номер детали на чертеже:

15

Крышка

Заводской номер: УЭС 0300087 Количество на модель: 1
УЭС 0300087
1
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: УЭС 0300205 Количество на модель: 1
УЭС 0300205
1
17

Номер детали на чертеже:

17

Пластина

Заводской номер: УЭС 0300522 Количество на модель: 1
УЭС 0300522
1
18

Номер детали на чертеже:

18

Пружина

Заводской номер: УЭС 0300609А Количество на модель: 1
УЭС 0300609А
1
19

Номер детали на чертеже:

19

Ось

Заводской номер: УЭС 0300626 Количество на модель: 1
УЭС 0300626
1
20

Номер детали на чертеже:

20

Вилка

Заводской номер: УЭС 0300686 Количество на модель: 2
УЭС 0300686
2
21

Номер детали на чертеже:

21

Сухарик

Заводской номер: УЭС 0302611 Количество на модель: 2
УЭС 0302611
2
22

Номер детали на чертеже:

22

Болт М8-6eх16-7796

Заводской номер: Болт М8-6eх16-7796 Количество на модель: 2
Болт М8-6eх16-7796
2
23

Номер детали на чертеже:

23

Болт М8-6eх20-7796

Заводской номер: Болт М8-6eх20-7796 Количество на модель: 8
Болт М8-6eх20-7796
8
24

Номер детали на чертеже:

24

Болт М8-6eх25-7796

Заводской номер: Болт М8-6eх25-7796 Количество на модель: 4
Болт М8-6eх25-7796
4
25

Номер детали на чертеже:

25

Болт М10-6eх25-7796

Заводской номер: Болт М10-6eх25-7796 Количество на модель: 8
Болт М10-6eх25-7796
8
26

Номер детали на чертеже:

26

Винт

Заводской номер: Винт В. М4-6eх25-17473 Количество на модель: 4
Винт В. М4-6eх25-17473
4
27

Номер детали на чертеже:

27

Гайка

Заводской номер: Гайка М8-6G-5919 Количество на модель: 2
Гайка М8-6G-5919
2
28

Номер детали на чертеже:

28

Гайка

Заводской номер: Гайка М10-6G-5919 Количество на модель: 1
Гайка М10-6G-5919
1
29

Номер детали на чертеже:

29

Гайка

Заводской номер: Гайка М12-6G-15525 Количество на модель: 2
Гайка М12-6G-15525
2
30

Номер детали на чертеже:

30

Ось

Заводской номер: Ось 6-8 b12х30-9650 Количество на модель: 2
Ось 6-8 b12х30-9650
2
31

Номер детали на чертеже:

31

Ось 6-10 b12х36-9650

Заводской номер: Ось 6-10 b12х36-9650 Количество на модель: 1
Ось 6-10 b12х36-9650
1
32

Номер детали на чертеже:

32

Ось

Заводской номер: Ось 6-14 b12х45-9650 Количество на модель: 1
Ось 6-14 b12х45-9650
1
33

Номер детали на чертеже:

33

Шайба 8Т.65Г-6402

Заводской номер: Шайба 8Т.65Г-6402 Количество на модель: 7
Шайба 8Т.65Г-6402
7
34

Номер детали на чертеже:

34

Шайба 10Т.65Г-6402

Заводской номер: Шайба 10Т.65Г-6402 Количество на модель: 8
Шайба 10Т.65Г-6402
8
35

Номер детали на чертеже:

35

Шайба

Заводской номер: Шайба С 8. 01-6958 Количество на модель: 3
Шайба С 8. 01-6958
3
36

Номер детали на чертеже:

36

Шайба

Заводской номер: Шайба С 8. 01-11371 Количество на модель: 12
Шайба С 8. 01-11371
12
37

Номер детали на чертеже:

37

Шайба

Заводской номер: Шайба С 10. 01-11371 Количество на модель: 8
Шайба С 10. 01-11371
8
38

Номер детали на чертеже:

38

Шайба

Заводской номер: Шайба С 12. 01-11371 Количество на модель: 2
Шайба С 12. 01-11371
2
39

Номер детали на чертеже:

39

Шайба

Заводской номер: Шайба С 14. 01-11371 Количество на модель: 1
Шайба С 14. 01-11371
1
40

Номер детали на чертеже:

40

Шплинт 2х20-397

Заводской номер: Шплинт 2х20-397 Количество на модель: 4
Шплинт 2х20-397
4
41

Номер детали на чертеже:

41

Шплинт 3,2х20-397

Заводской номер: Шплинт 3,2х20-397 Количество на модель: 2
Шплинт 3,2х20-397
2
42

Номер детали на чертеже:

42

Шплинт 4х25-397

Заводской номер: Шплинт 4х25-397 Количество на модель: 1
Шплинт 4х25-397
1
